3. INSTALLATION
Dieses Gerät darf ausschließlich von einem befugten Servicemonteur aufgestellt und angeschlossen
werden. Dabei muss Folgendes beachtet werden:
•
Ausschließlich geeignet für den Einsatz in Innenräumen.
•
Nicht geeignet für den Einsatz in feuchten Räumen.
•
Nicht geeignet für den Einsatz in explosionsgefährdeten Räumen.
3.1 Auspacken
Damit Ihr neues Gerät nicht beschädigt werden kann, wurde das Gerät sorgfältig verpackt. Entfernen
Sie vorsichtig die Verpackung und verwenden Sie dazu keine scharfen Gegenstände. Prüfen Sie, ob
das Gerät komplett geliefert wurde. Zum Schutz des Gerätes sind die Edelstahlteile teilweise mit einer
Schutzfolie versehen. Diese Folie muss vor dem Installieren entfernt werden.
Das Gerät wird mit den folgenden Zubehören geliefert:
(Manche Zubehöre be¿ nden sich im Abfallbehälter neben dem Brüher).
Anzahl
Kaffeesatzbehälter
Auffangschale brüher
Tropfschale + Gitter
Türschlüssel
Schlüssel für Kannenschlüsselschalter
Service-Stift
Reinigungslösung für Kaffeerückstän-
de (Beutel)
Falls Teile fehlen oder beschädigt sind, bitten wir Sie, mit Ihrem Händler Kontakt aufzunehmen.
ACHTUNG
Im Heizsystem bleibt immer etwas Wasser zurück. Stellen Sie darum das Gerät nicht in einen Raum
auf, in dem die Temperatur unter den Gefrierpunkt sinken kann.
3.2 Aufstellungsvorbereitungen
• Stellen Sie das Gerät in Büffethöhe auf einen stabilen, À achen Untergrund, der das Gewicht des
Gerätes (in gefülltem Zustand) tragen kann.
• Stellen Sie das Gerät waagrecht und zwar so auf, dass bei einer eventuellen Leckage kein Schaden
angerichtet werden kann.
• Stellen Sie das Gerät so auf, dass die Entlüftungsschlitze in der Rückwand frei bleiben.
• Das Gerät ist maximal einen halben Meter von den entsprechenden Wasser- und Stromanschlüssen
entfernt aufzustellen.
• Der Benutzer muss diese installationstechnischen Vorbereitungen von einem anerkannten
Installateur und gemäß den allgemein und örtlich geltenden Vorschriften durchführen lassen.
• Der Servicemonteur darf nur die Verbindung des Gerätes zu den vorbereiteten Anschlüssen
herstellen.
1
Extra Dauer¿ lter
1
Rezeptstreifen (Set)
1
Betriebsanleitung
2
Servicebeilage
2
Demontagewerkzeug für Filter
1
Anschluss-schlauch 1,5 m
1
Ablaufschlauch für Tropfschale 0,5 m
104

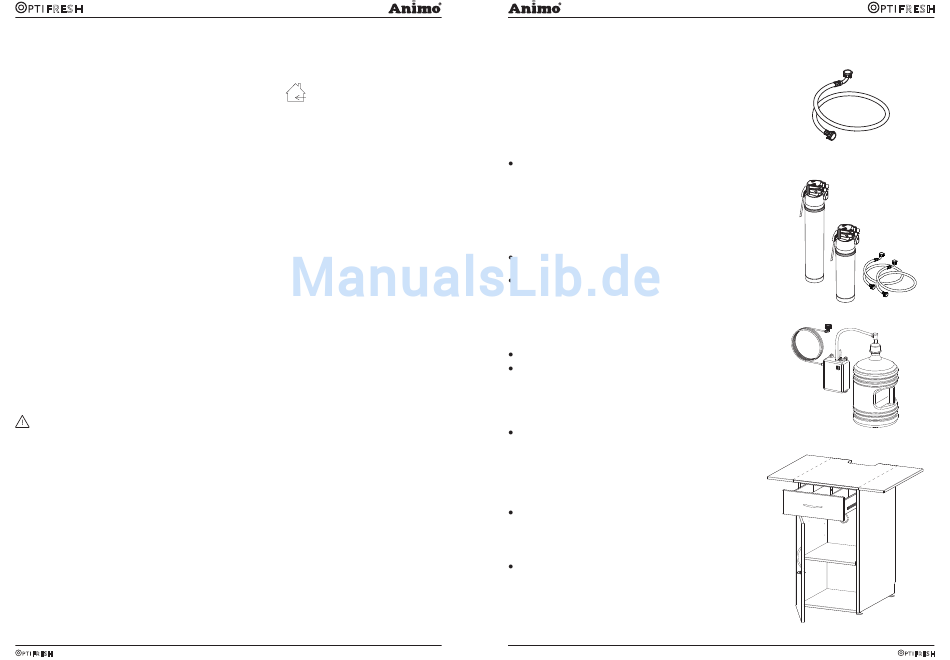

3.3 Wasseranschluss
Schließen Sie das Gerät mit dem Kaltwasseranschluss-
schlauch an einen gut erreichbaren Entlüftungshahn
an, der im Problemfall schnell zugedreht werden kann.
Der minimale Wasserdruck darf 1 bar (bei 5 Liter/Min.
Strömungsmenge) nicht unterschreiten.
Der OptiFresh kann notwendigenfalls an das Warm-
wasser angeschlossen werden. Wir empfehlen Ihnen
nachdrücklich, dazu einen speziellen Warmwasseran-
schlussschlauch zu verwenden (Abb. 2).
Warmwasseranschlussschlauch
3.3.1 Wasseraufbereitung (Abb. 3)
Wenn das Leitungswasser zu stark chloriert oder zu
hart ist, empfehlen wir Ihnen nachdrücklich einen Was-
serenthärter und/oder einen Wasser¿ lter zu verwenden.
Das erhöht die Qualität der Getränke und verhindert ein
allzu häu¿ ges Entkalken des Gerätes.
Filtersystem Brita AquaQuell 1.5
Anzahl
inkl. Filterpatrone und Anschlussschlauch-Set
1
Filterpatrone Brita AquaQuell 1.5
1
1
3.3.2 Wasserpumpe Stand-alone (Abb. 4)
1
Be¿ ndet sich kein fester Wasseranschluss in der Nähe
1
des Automaten, dann kann optional ein Stand-alone
Wasserpumpenset geliefert werden.
1
Wasserpumpenset
1
WasserÀ asche 18 Liter
3.3.3 Unterschrank (Abb. 5)
Für den OptiFresh Frischbrühautomaten sind optional
verschiedene Unterschränke lieferbar.
Unterschrank
Vorgefertigt für den Einbau einer Stand-alone-
Wasserpumpe und für die Montage eines
Wasser¿ lters an der Rückseite.
Tischplatte groß
Tischplatte klein
Unterschrank mit Kühleinheit
Vorgefertigt für den Einbau einer Kühleinheit
(OptiFresh Hot & Cold) und für die Montage eines
Wasser¿ lters an der Rückseite.
Unterschrank mit Entsorgungsöffnung Art. Nr. 65060
Vorgefertigt für das Auffangen größerer Kaffeesatz
mengen und für die Montage eines Wasser¿ lters an
der Rückseite. Der Unterschrank hat keine Lade!
Tischplatte Öffnung groß
Tischplatte Öffnung klein
07/2009 Rev. 0.9
07/2009 Rev. 0.9
60°C
Art. Nr. 08175
Art. Nr. 99681
Art. Nr. 07996
Art. Nr. 93500
Art. Nr. 01013
Art. Nr. 65070
Art. Nr. 03390
Art. Nr. 03357
Art. Nr. 65065
Art. Nr. 65031
Art. Nr. 65032
105
Abb.2
Abb.3
Abb.4
Abb.5
