BETRIEBSANLEITUNG
4

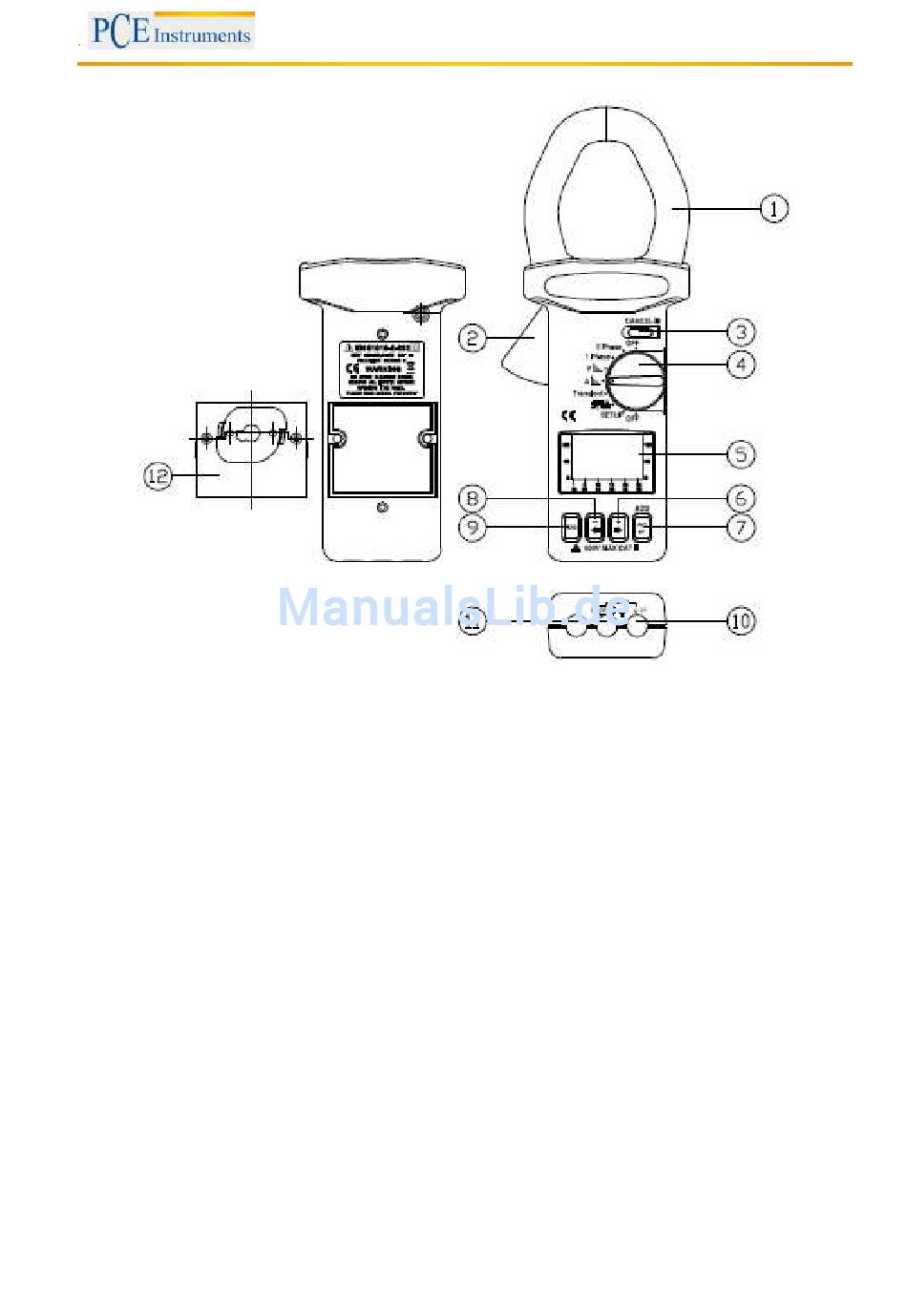

Systembeschreibung
1. Zangenvorrichtung
2. Hebel zum Öffnen der Stromzange
3. HOLD / CANCEL / Backlight – Mit dieser Taste können die das Display einfrieren oder die
Hintergrundbeleuchtung ein- und ausschalten. Außerdem kann die Taste dazu verwendet werden die
Ober- und Unterwellen zu löschen.
4. Wahlschalter – Verwenden Sie den Wahlschalter um die Messmethode zu wählen
5. LCD – Punktmatrix Display mit Hintergrundbeleuchtung
6. + ► Knopf – Wert um 1 erhöhen / Referenzachse nach Oben verschieben / Liniencursor nach rechts
verschieben / eine Seite weiter zum nächsten Ereignis
7. REC – Drücken Sie diesen Knopf um die Datenaufzeichnung zu starten. Ein erneutes drücken stoppt
die Aufnahme. Halten Sie den Knopf gedrückt und schalten Sie das Gerät ein um sämt-liche Daten zu
löschen. Außerdem können Sie hiermit weitere Wellen in der Konfiguration hin-zufügen
8. - ◄ Knopf – Wert um 1 verringern / Referenzachse nach unten verschieben / Liniencursor nach links
verschieben / eine Seite zurück zum vorherigen Event
9. FUNC Knopf – Drücken Sie diesen Knopf um eine andere Anzeige zu erhalten
10. V-Eingangsbuchse – Eingangsbuchse für Spannung
11. COM-Buchse – Masse oder Referenzeingang
12. RS232-Fenster und Batteriefachdeckel
