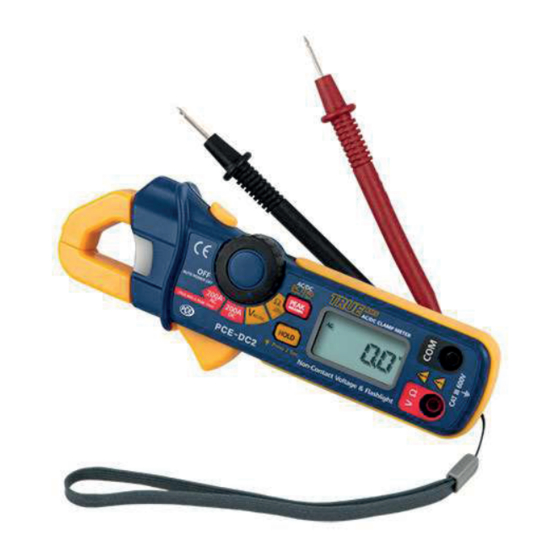

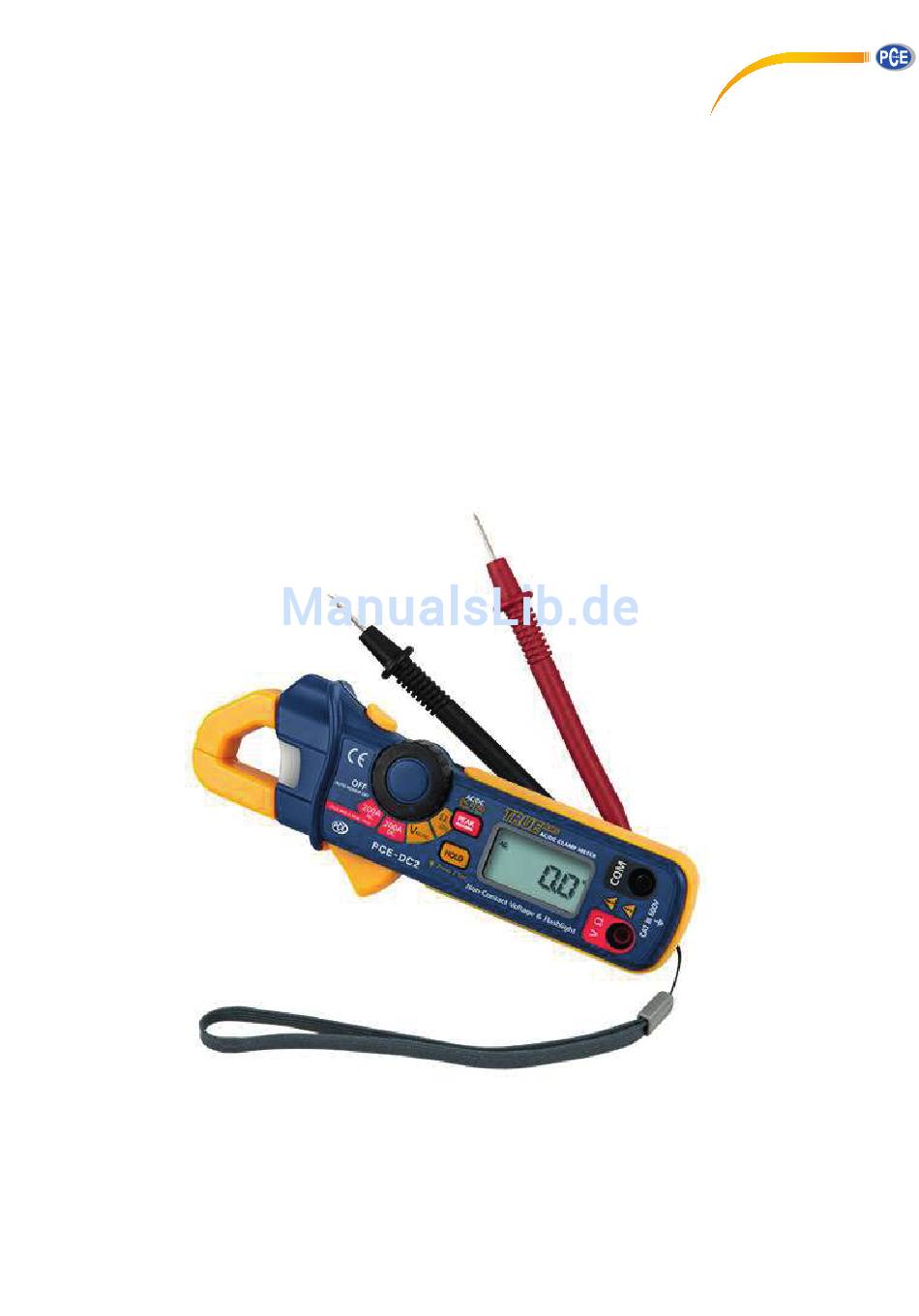

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Multimeter PCE-DC 2 Version 1.2 Erstelldatum 05.10.2011 Letzte Änderung 20.10.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ....................4 Messleitungen ........................4 Systembeschreibung ....................5 Batterien wechseln ........................ 5 Messen ........................5 AC Strommessung......................... 5 DC Strommessung ........................ 6 AC/DC Spannungsmessung ....................6 Berührungslose Spannungsprüfung ..................6 Widerstandsmessung und Durchgangsprüfung .............. -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Amperemeters von PCE Instruments entschieden haben. Mit dem Amperemeter PCE-DC2 können Sie AC- und DC-Ströme und –Spannungen, sowie Widerstände messen. Die Messung kann entweder über die mitgelieferten Messleitungen erfolgen oder berührungslos mit der integrierten Stromzange. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Technische Spezifikationen AC Strommessung (50/60 Hz) TRMS Messbereich: 200 A AC Genauigkeit: ±(2,5 % + 8 Digits) DC Strommessung Messbereich: 200 A DC Genauigkeit: ±(2,0 % + 5 Digits) AC Spannungsmessung (50/60 Hz) TRMS Messbereich: 600 V AC Genauigkeit: ±(1,5 % + 8 Digits) DC Spannungsmessung Messbereich: 600 V DC... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung 1. Strommesszange 2. Licht-Taste 3. Funktionsdrehschalter 4. Peak/Min/Max-Taste und Nullen für DC-Ströme 5. LCD-Display 6. Zangenöffnungstaste 7. Hold-Taste und LCD-Beleuchtung 8. Signallampe berührungslose Spannungsprüfung 9. Sensorfläche berührungslose Spannungsprüfung Batterien wechseln Zum Wechseln der Batterien, legen Sie das Gerät mit der Vorderseite auf eine weiche Unterlage und öffnen Sie das Batteriefach auf der Rückseite. -
Seite 6: Dc Strommessung
BETRIEBSANLEITUNG DC Strommessung 1. Wählen Sie mit dem Funktionsdrehschalter (3) die Stellung „200 A DC“ aus. 2. Halten Sie die Nullen-Taste für DC-Ströme (4) für 2 Sekunden gedrückt, um das Display zu nullen. 3. Öffnen Sie mit der Zangenöffnungstaste (6) die Stromzange und führen Sie den zu messenden Leiter hinein. -
Seite 7: Hintergrundbeleuchtung
BETRIEBSANLEITUNG Hintergrundbeleuchtung Das Display des Amperemeters verfügt über eine Hintergrundbeleuchtung. Um diese zu aktivieren, drücken Sie die Beleuchtungstaste (4) für 2 Sekunden. Um die Hintergrundbeleuchtung wieder zu deaktivieren, drücken Sie die Taste erneut für 2 Sekunden. Hold-Funktion Sie können jederzeit den aktuellen Messwert auf dem Display einfrieren. Drücken Sie dazu einfach die Hold-Taste (7). -
Seite 8: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
