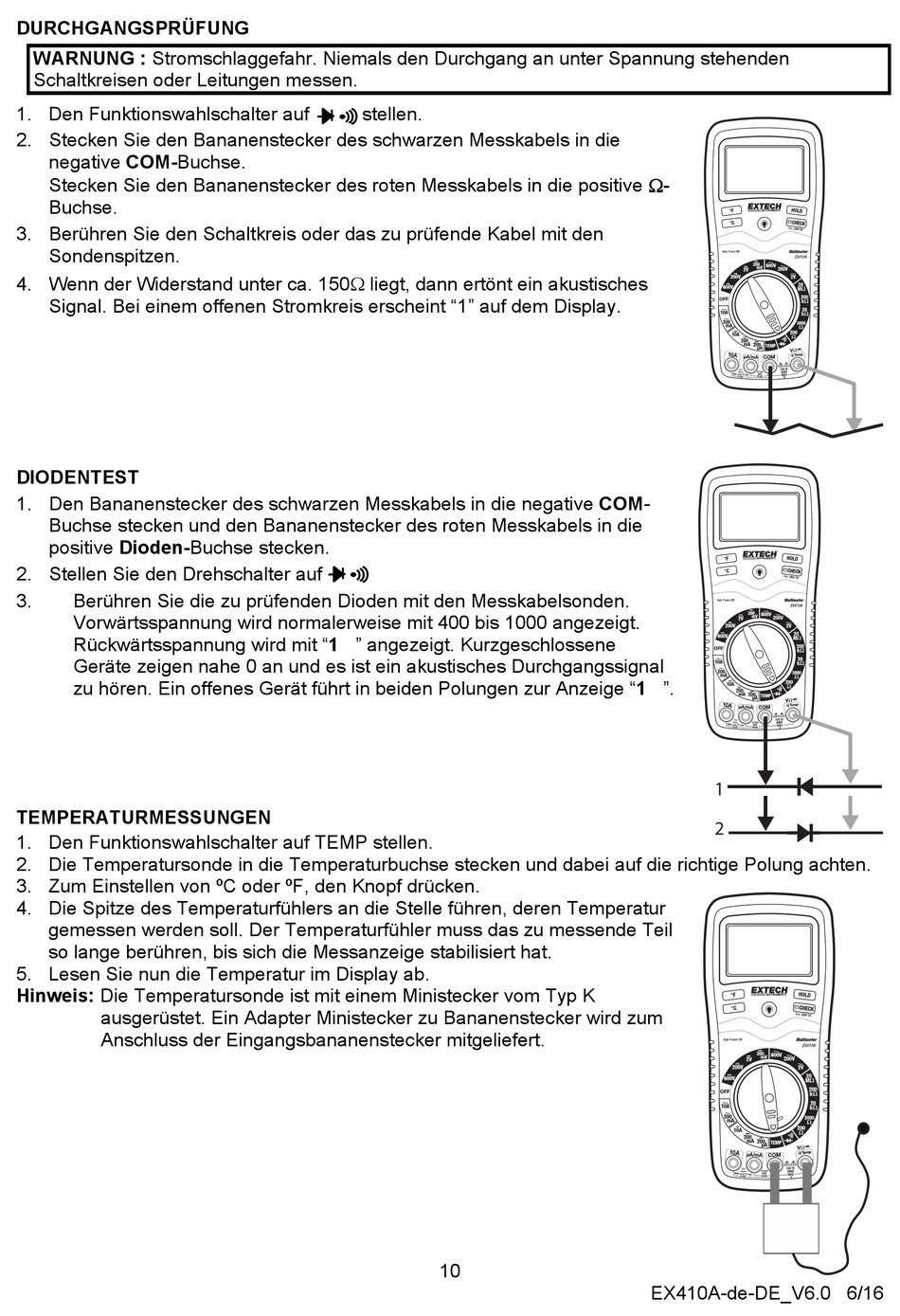

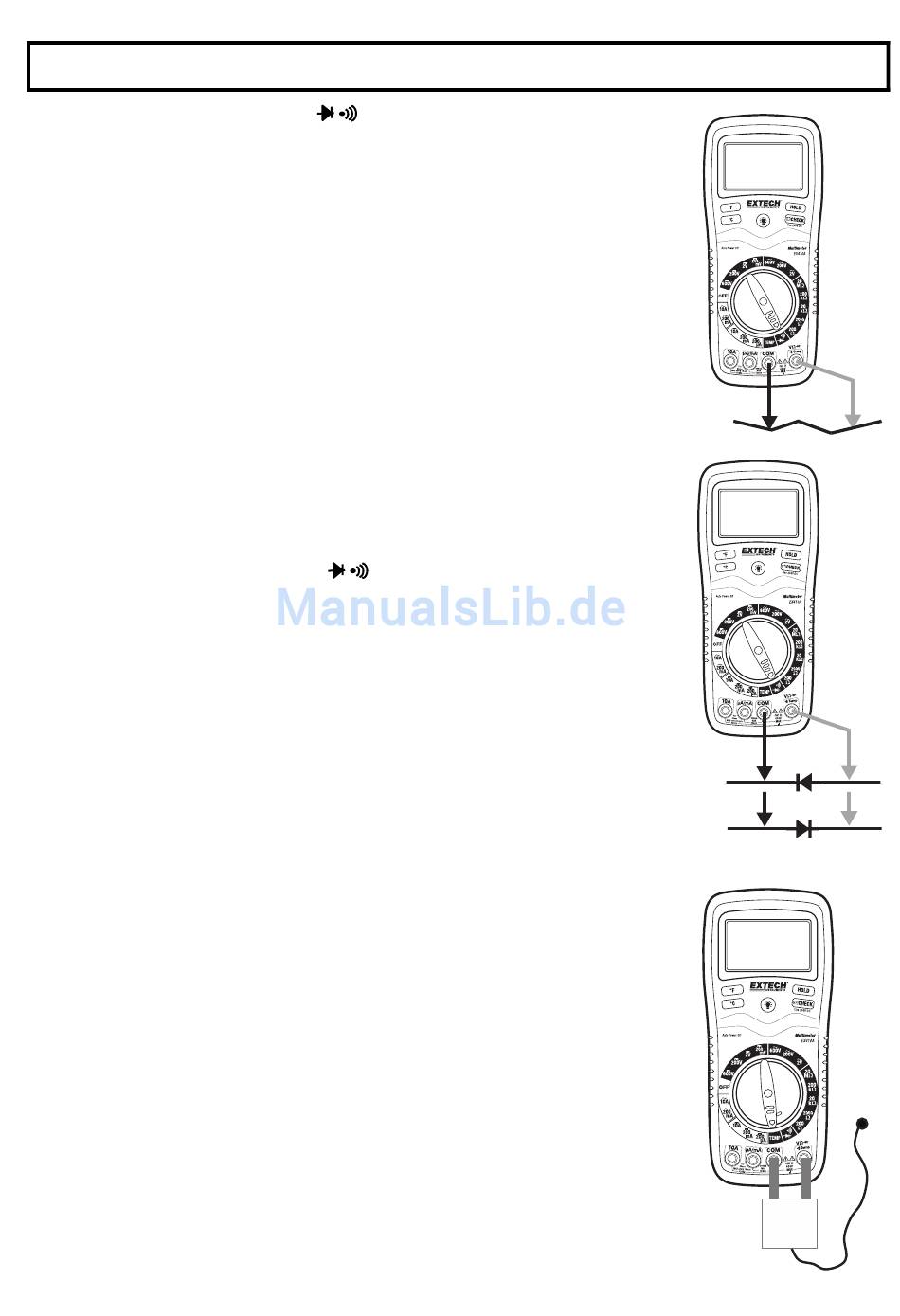

DURCHGANGSPRÜFUNG
WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung stehenden
Schaltkreisen oder Leitungen messen.
1. Den Funktionswahlschalter auf
2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive -
Buchse.
3. Berühren Sie den Schaltkreis oder das zu prüfende Kabel mit den
Sondenspitzen.
4. Wenn der Widerstand unter ca. 150 liegt, dann ertönt ein akustisches
Signal. Bei einem offenen Stromkreis erscheint "1" auf dem Display.
DIODENTEST
1. Den Bananenstecker des schwarzen Messkabels in die negative COM-
Buchse stecken und den Bananenstecker des roten Messkabels in die
positive Dioden-Buchse stecken.
2. Stellen Sie den Drehschalter auf
3.
Berühren Sie die zu prüfenden Dioden mit den Messkabelsonden.
Vorwärtsspannung wird normalerweise mit 400 bis 1000 angezeigt.
Rückwärtsspannung wird mit "1 " angezeigt. Kurzgeschlossene
Geräte zeigen nahe 0 an und es ist ein akustisches Durchgangssignal
zu hören. Ein offenes Gerät führt in beiden Polungen zur Anzeige "1 ".
TEMPERATURMESSUNGEN
1. Den Funktionswahlschalter auf TEMP stellen.
2. Die Temperatursonde in die Temperaturbuchse stecken und dabei auf die richtige Polung achten.
3. Zum Einstellen von ºC oder ºF, den Knopf drücken.
4. Die Spitze des Temperaturfühlers an die Stelle führen, deren Temperatur
gemessen werden soll. Der Temperaturfühler muss das zu messende Teil
so lange berühren, bis sich die Messanzeige stabilisiert hat.
5. Lesen Sie nun die Temperatur im Display ab.
Hinweis: Die Temperatursonde ist mit einem Ministecker vom Typ K
ausgerüstet. Ein Adapter Ministecker zu Bananenstecker wird zum
Anschluss der Eingangsbananenstecker mitgeliefert.
