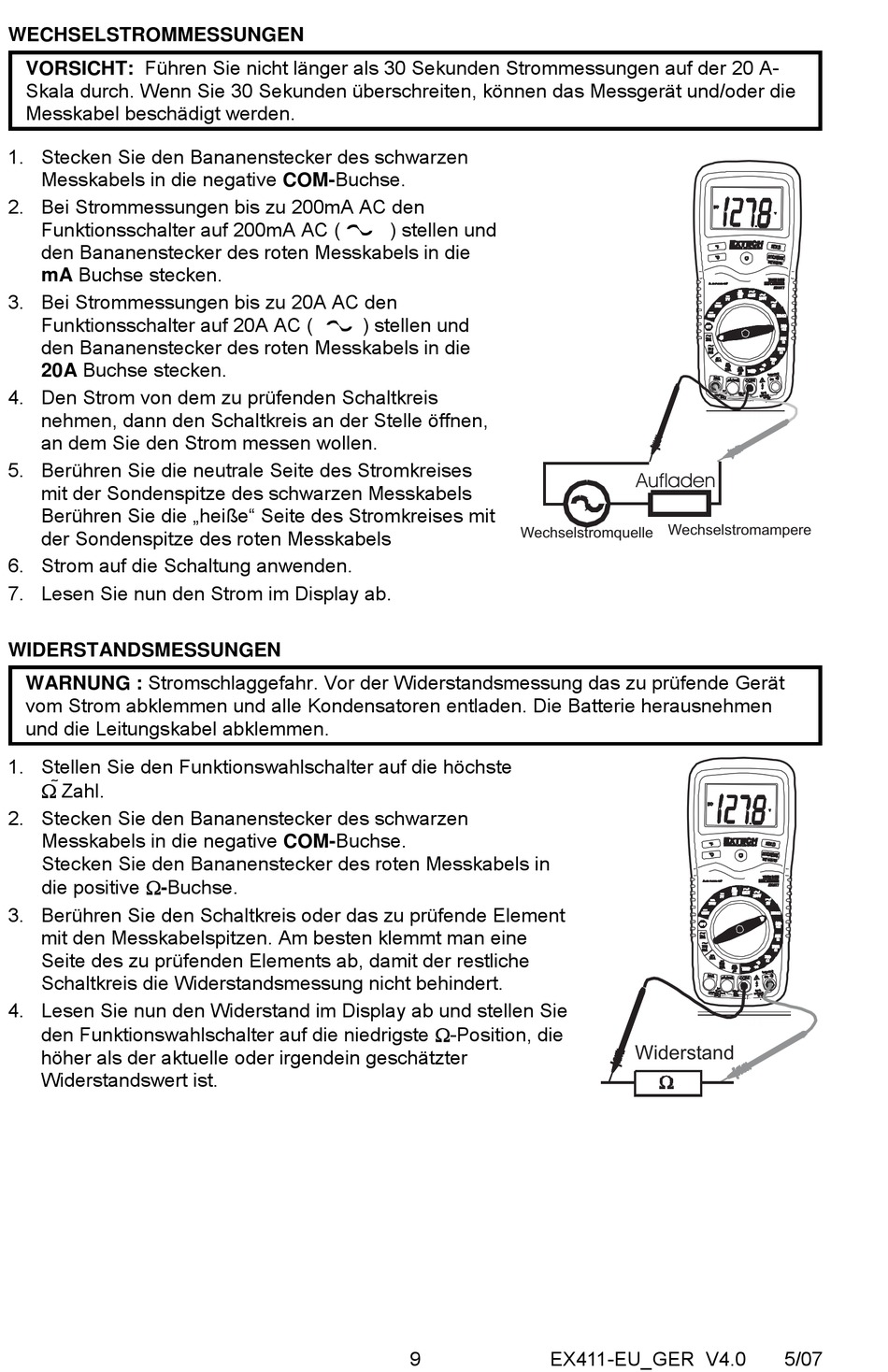

WECHSELSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A-
Skala durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die
Messkabel beschädigt werden.
1. Stecken Sie den Bananenstecker des schwarzen
Messkabels in die negative COM-Buchse.
2. Bei Strommessungen bis zu 200mA AC den
Funktionsschalter auf 200mA AC (
den Bananenstecker des roten Messkabels in die
mA Buchse stecken.
3. Bei Strommessungen bis zu 20A AC den
Funktionsschalter auf 20A AC (
den Bananenstecker des roten Messkabels in die
20A Buchse stecken.
4. Den Strom von dem zu prüfenden Schaltkreis
nehmen, dann den Schaltkreis an der Stelle öffnen,
an dem Sie den Strom messen wollen.
5. Berühren Sie die neutrale Seite des Stromkreises
mit der Sondenspitze des schwarzen Messkabels
Berühren Sie die „heiße" Seite des Stromkreises mit
der Sondenspitze des roten Messkabels
6. Strom auf die Schaltung anwenden.
7. Lesen Sie nun den Strom im Display ab.
WIDERSTANDSMESSUNGEN
WARNUNG : Stromschlaggefahr. Vor der Widerstandsmessung das zu prüfende Gerät
vom Strom abklemmen und alle Kondensatoren entladen. Die Batterie herausnehmen
und die Leitungskabel abklemmen.
1. Stellen Sie den Funktionswahlschalter auf die höchste
Ω Z ahl.
2. Stecken Sie den Bananenstecker des schwarzen
Messkabels in die negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in
die positive Ω-Buchse.
3. Berühren Sie den Schaltkreis oder das zu prüfende Element
mit den Messkabelspitzen. Am besten klemmt man eine
Seite des zu prüfenden Elements ab, damit der restliche
Schaltkreis die Widerstandsmessung nicht behindert.
4. Lesen Sie nun den Widerstand im Display ab und stellen Sie
den Funktionswahlschalter auf die niedrigste Ω-Position, die
höher als der aktuelle oder irgendein geschätzter
Widerstandswert ist.
) stellen und
) stellen und
Wechselstromquelle Wechselstromampere
9
Aufladen
Widerstand
EX411-EU_GER V4.0
5/07
