Einstellung der Signalbereiche
Zur Einstellung der Signalbereiche für Eingang und Ausgang wählen Sie zunächst
die gewünschten Bereiche mit den Brücken wie aus der Abbildung ersichtlich und
fahren Sie anschließend mit dem Bereichsabgleich fort wie auf Seite 8
beschrieben.

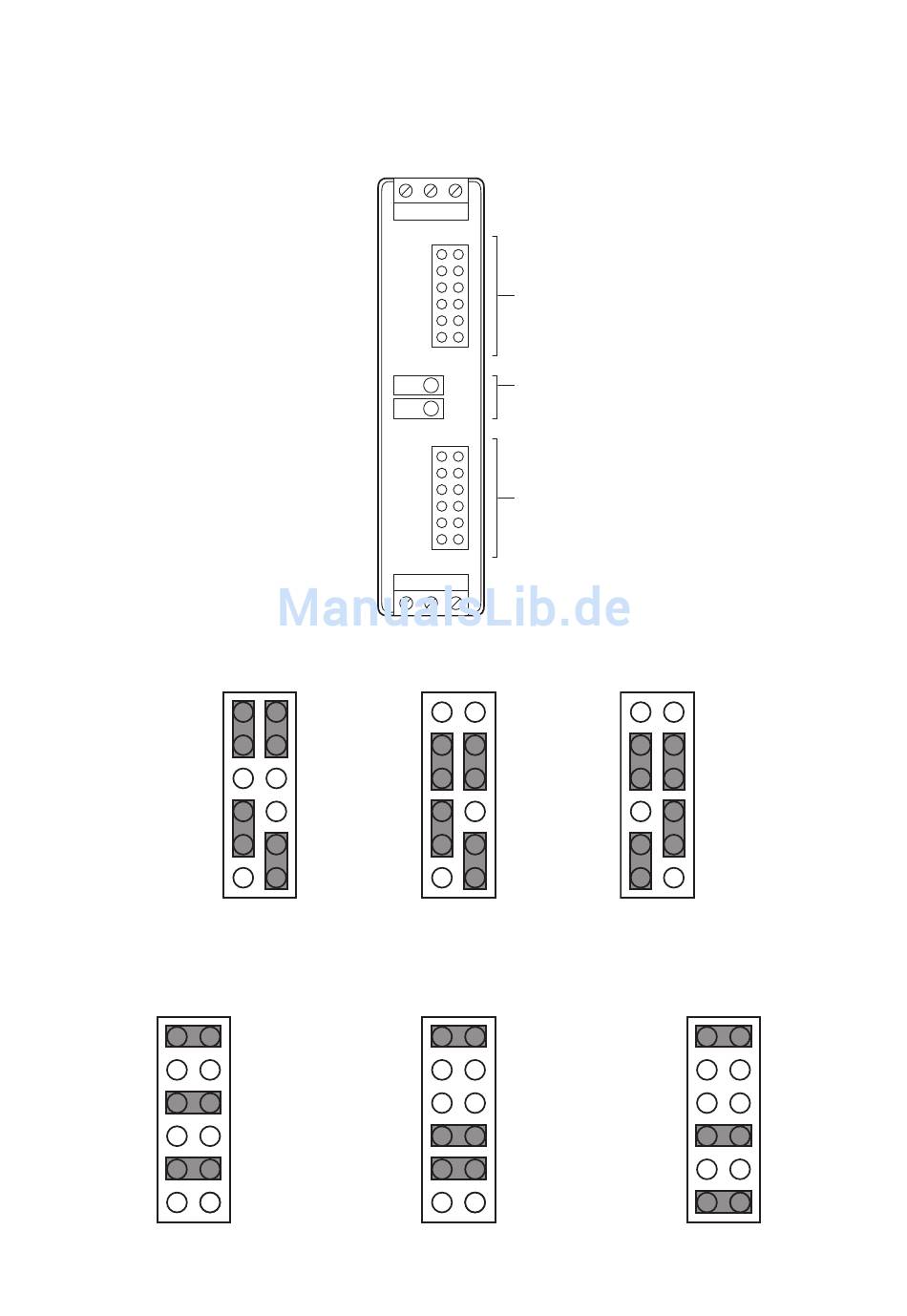

Abbildung 3
Frontansicht mit
geöffneter Abdeckung
Brücken: Ausgangssignalbereich
0/20 mA (4/20 mA)
Brücken: Eingangssignal-Bereich
0/20 mA (4/20 mA)
6
Brücken zur Einstellung
des Ausgangssignals
Potentiometer für
Endwert- und Nullpunktabgleich
Brücken zur Einstellung
des Eingangssignals
0/10 V DC
0/50 mA (10/50 mA)
0/1 V DC
0/5 mA (1/5 mA)
