Kurzanleitung
Die Frontabdeckung der ISC Messumformer kann nach unten
hin geöffnet werden und gibt den Zugang zu Abgleich-
potentiometern und Brücken zur Einstellung der Eingangs- und
Ausgangsbereiche frei.
Um die Abdeckung herunterzuklappen, drücken Sie wie in
Abbildung 1 gezeigt oben auf die Seiten der Abdeckung, in der
Nähe der Ausgangsklemmen.
Die Abdeckung kann nun heruntergeklappt werden wie in
Abbildung 2 gezeigt.
Anschluss der Spannungsversorgung
Die Versorgung der ISC Messumformer erfolgt über den Schraubklemmenblock
oben auf dem Instrument. Dieser Klemmenblock ist gegenüber den anderen
Klemmenblocks um 90 Grad gedreht, um Verwechselungen zu vermeiden. In der
Nähe der Klemmen für die Spannungsversorgung befindet sich ein kleiner gelber
Aufkleber mit näheren Angaben zur Versorgung.
Wichtig: Auf dem weißen Aufkleber auf der Gehäuseseite ist die Betriebs-
spannung des Messumformers angegeben. Vergewissern Sie sich, dass diese
Spannung mit der Spannung übereinstimmt, an die Sie den Messumformer
anschließen möchten.
Nähere Informationen zum Anschluss der Spannungsversorgung entnehmen Sie
bitte der Seite 9 dieser Anleitung.
110 mm

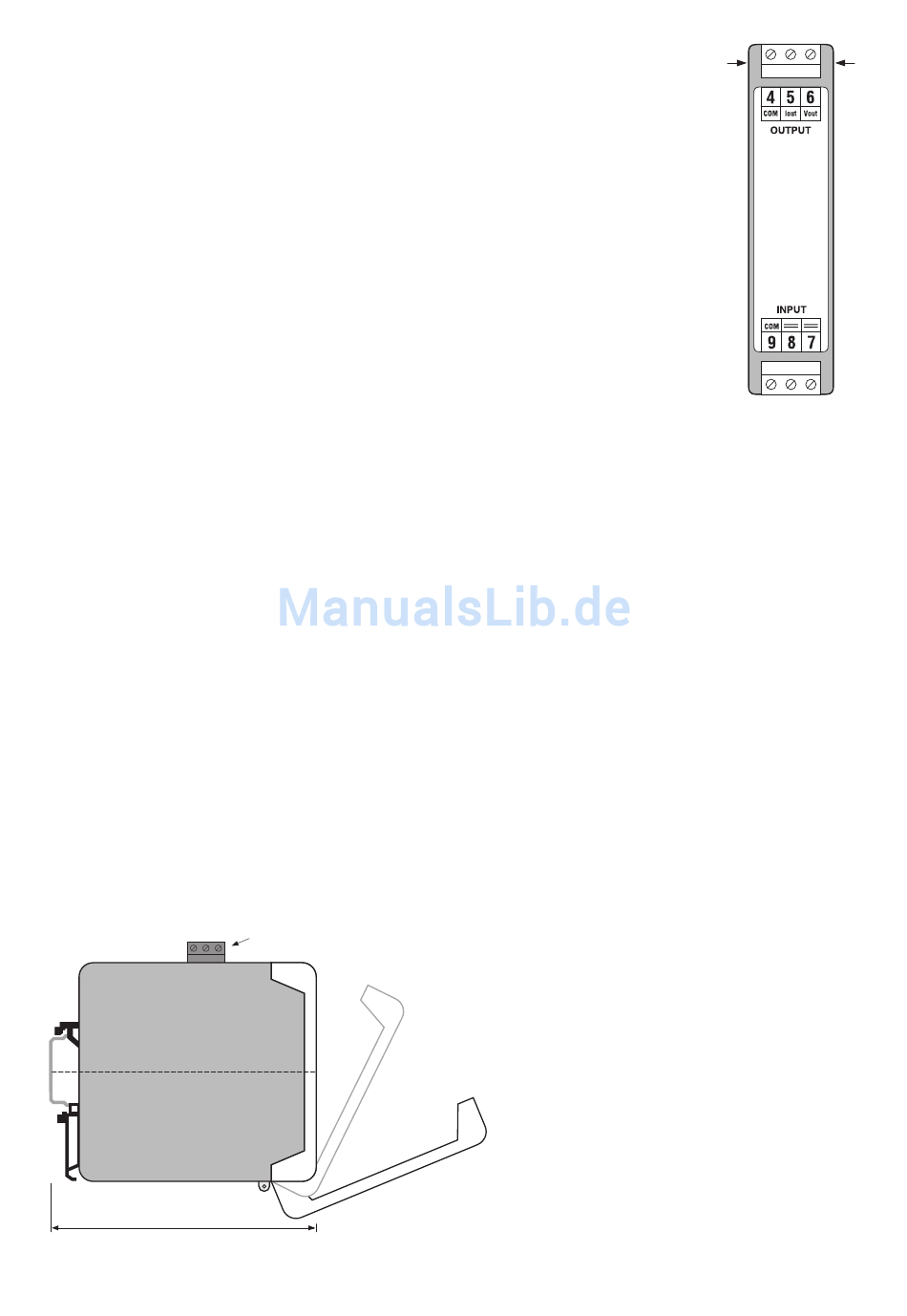

Abbildung 1 Frontansicht mit geschlossener Abdeckung
Spannungsversorgungs-
Klemmen
Abbildung 2 Seitliche Ansicht
Öffnen der Frontabdeckung:
Zugang zu Bereichseinstellung von
Eingang und Ausgang sowie zu den
Abgleichspotentiometern.
5
