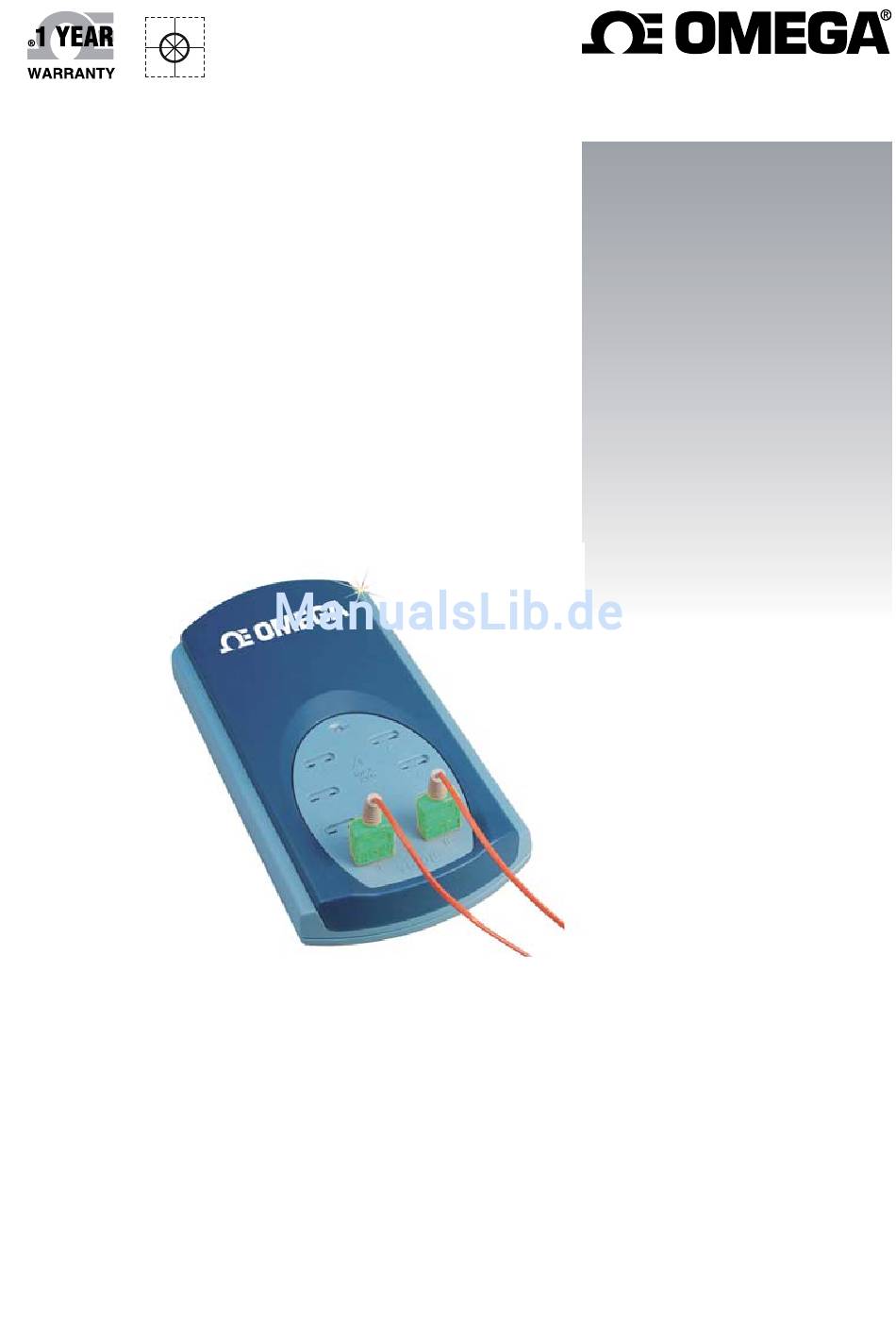

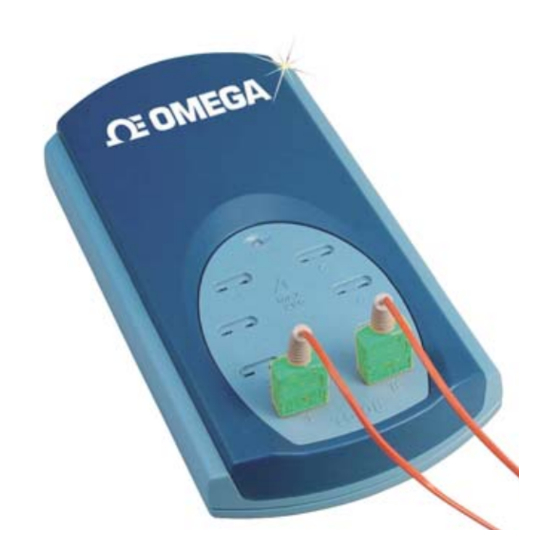

- Seite 1 Handbuch Online-Webshop omega.de E-Mail: info@omega.de Aktuelle Handbücher: www.omegamanual.info TC-08 Windows-Software zum USB-Datenerfassungsmodul TC-08 mit 8 Kanälen für Thermoelemente...
- Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen...
-
Seite 3: Inhaltsverzeichnis
1 Einführung 1.1 Online-Hilfe ....................5 1.2 Übersicht ....................5 1.3 Aufzeichnen ....................6 1.4 Sicherheitswarnung ...................6 2. Komponenten der TC-08-Software 2.1 Einführung ....................7 2.2 PLW Recorder (PLW-Rekorder) ..............8 2.3 PLW Player (PLW-Spieler) .................9 2.4 PLW Graph (PLW-Grafik) .................10 2.5 PLW XY Graph (PLW-XY-Grafik) ..............12 2.6 Spreadsheet (Tabelle) ................13... - Seite 4 5.1.8. Bezüglich der Fenster ..............46 5.1.9 Voreinstellungen .................51 5.2 Hardware-Konfiguration ................54 5.2.1 TC-08 Channels (TC-08-Kanäle) ..........54 5.2.2 Edit TC08 Channel (TC-08-Kanal bearbeiten) ......55 5.2.3 Device status (Gerätestatus) ............56 6. Hard- und Software auf einen Blick 6.1 USB TC-08 ....................57 6.2 IP-Sockets ....................57 7.
-
Seite 5: Einführung
• Wechseln Sie zum nächsten Thema, indem Sie auf die Schaltfläche >> klicken. 1.2 Übersicht Bei der TC-08-Software handelt es sich um ein Werkzeug zum Erfassen, Aufzeichnen, Darstellen und Analysieren von Messdaten. Sie zeichnet sich durch folgende Fähigkeiten aus: •... -
Seite 6: Aufzeichnen
TC-08-Benutzerhandbuch - Windows-Software 1.3 Aufzeichnen Die Optionen zu Aufzeichnungsmodus und Wiederholfunktionen können im Dialogfeld ‘Recording’ (Aufzeichnen) festgelegt werden. Die TC-08-Software sieht folgende Aufzeichnungsmodi vor: • Real time continuous (Kontinuierlich in Echtzeit Dieser Modus ermöglicht die kontinuierliche Aufzeichnung über längere Zeiträume. -
Seite 7: Komponenten Der Tc-08-Software
Bei Bedarf können Sie die Anwendungskomponente PLW Player sowie die Fenster zur Datendarstellung manuell über das Menü Window (Fenster) aufrufen. Wenn Sie die TC-08-Software im Wiedergabemodus starten, wird auf dem Bildschirm das Fenster zur Anwendungskomponente PLW Player geöffnet. Bei Bedarf können Sie die Anwendungskomponente PLW Recorder sowie die Fenster zur Datendarstellung manuell über das Menü... -
Seite 8: Plw Recorder (Plw-Rekorder)
TC-08-Benutzerhandbuch - Windows-Software 2.2 PLW Recorder (PLW-Rekorder) Beim Starten der TC-08-Software über das Symbol von PLW Recorder wird auf dem Bildschirm das folgende Überwachungsfenster geöffnet: Oben befindet sich die Menüleiste mit den Menüs ‘File’ (Datei), ‘Settings’ (Einstellungen), ‘View’ (Ansicht) und ‘Help’ (Hilfe). Unterhalb der Menüleiste sind zwei Bedienelementgruppen angebracht: links diejenigen für den Rekorder, rechts... -
Seite 9: Plw Player (Plw-Spieler)
Der untere Bereich gibt für jede ausgewählte Messung die zugehörigen Informationen in je einer Zeile aus. Am linken Ende jeder Zeile befindet sich ein Lämpchensymbol, das den aktuellen Alarmstatus zu den von der TC-08-Software erfassten Messwerten anzeigt. Der Messwert bewegt sich im zulässigen Bereich Der Messwert liegt aktuell zwar außerhalb des zulässigen Bereichs, jedoch noch... -
Seite 10: Plw Graph (Plw-Grafik)
TC-08-Benutzerhandbuch - Windows-Software Fenster-Bedienelemente Die Schaltflächen auf der rechten Seite dienen zum Aufrufen weiterer Fenster: Anmerkungen anzeigen. Dient dem Öffnen des Fensters ‘Notes’ (Anmerkungen). Grafik anzeigen. Dient dem Öffnen des Fensters ‘PLW Graph’ (PLW-Grafik). Tabelle anzeigen. Öffnen Sie ein Tabellenfenster. - Seite 11 TC-08-Benutzerhandbuch - Windows-Software Nach rechts rollen. Dient dem Rollen um eine komplette Anzeigenbreite nach rechts. Die oberen vier der senkrecht angeordneten Schaltflächen dienen zur Steuerung des vertikalen Anzeigenbereichs. Sollte das Fenster mehrere Grafikrahmen enthalten, wirken die Bedienelemente auf den Rahmen mit dem dickeren Rand. Um in einen anderen Grafikrahmen zu wechseln, klicken Sie mit der Maus in den gewünschten...
-
Seite 12: Plw Xy Graph (Plw-Xy-Grafik)
TC-08-Benutzerhandbuch - Windows-Software 2.5 PLW XY Graph (PLW-XY-Grafik) Wählen Sie im PLW-Rekorder oder PLW-Spieler im Menü ‘View’ (Ansicht) die Option ‘XY Graph’ (XY-Grafik). In der rechten oberen Ecke des Fensters befinden sich einige Schaltflächen. Die Gruppe waagerecht angeordneter Schaltflächen dient zur Steuerung des horizontalen Anzeigenbereichs. -
Seite 13: Spreadsheet (Tabelle)
TC-08-Benutzerhandbuch - Windows-Software Nach unten rollen. Dient dem Rollen um eine komplette Anzeigenhöhe nach unten. Beachten Sie, dass beim Bearbeiten des horizontalen oder vertikalen Bereichs mittels dieser Schaltflächen die automatische Skalierung für die betreffende Achse automatisch deaktiviert wird. Über die entsprechende Option können Sie die automatische Skalierung jedoch wieder aktivieren (siehe Bedienelement ‘Optionen... - Seite 14 TC-08-Benutzerhandbuch - Windows-Software Es stehen die folgenden Schaltflächen zur Verfügung: Kanäle auswählen. Dient dem Festlegen der darzustellenden Messkanäle. Optionen anzeigen. Mithilfe der Optionen zur tabellarischen Darstellung lässt sich festlegen, ob jeder einzelne Messwert oder aber für einen bestimmten Zeitraum der Anfangswert, Höchstwert, Tiefstwert oder Mittelwert angezeigt werden soll.
-
Seite 15: Notes (Anmerkungen)
TC-08-Benutzerhandbuch - Windows-Software 2.7 Notes (Anmerkungen) Wählen Sie im PLW-Rekorder oder PLW-Spieler im Menü ‘View’ (Ansicht) die Option ‘Notes’ (Anmerkungen). In diesem Fenster haben Sie die Möglichkeit, zu einem bestimmten Messlauf Informationen einzugeben. Dies ist nützlich, wenn Sie eine Reihe ähnlicher Messdurchgänge durchführen. -
Seite 16: Gewusst Wie
3.3 Starten eines neuen Messlaufs Um einen komplett neuen Messlauf einzurichten, wählen Sie im Menü File (Datei) die Option New settings (Neue Einstellungen). Die TC-08-Software führt Sie nun Schritt für Schritt durch die Einstellung der erforderlichen Parameter: • Recording method (Aufnahmemodus): Real time continuous (Kontinuierlich in Echtzeit) oder Fast block (Blockweise mit hoher Geschwindigkeit) •... -
Seite 17: Wiederholen Eines Abgeschlossenen Messlaufs
TC-08-Benutzerhandbuch - Windows-Software 4. Geben Sie den Namen der Datei ein, in welche die Daten geschrieben werden sollen. 5. Klicken Sie auf OK (der Dateiname wird nun im Fenster des PLW-Rekorders angezeigt). 6. Klicken Sie auf die Schaltfläche Aufzeichnung starten Die angezeigte Anzahl an Abtastungen wird nach jedem abgelaufenen Abtastintervall um 1 erhöht. -
Seite 18: Darstellen Von Daten
TC-08-Benutzerhandbuch - Windows-Software 4. Ändern Sie die Dateierweiterung in .pls ab. 5. Klicken Sie auf OK. Anmerkung: Versuchen Sie bitte nicht, Daten direkt auf einer Diskette zu speichern. 1. Klicken Sie auf die Windows-Schaltfläche Start. 2. Wählen Sie Einstellungen bzw. Systemsteuerung. -
Seite 19: Exportieren Von Daten In Eine Tabellenkalkulation
3.8 Exportieren von Daten in eine Tabellenkalkulation Um Daten in eine Tabellenkalkulation zu exportieren, gehen Sie wie folgt vor: 1. Öffnen Sie in der TC-08-Software ein Tabellenfenster. 2. Passen Sie die Einstellungen dahingehend an, dass alle Messwerte, die Sie exportieren möchten, zu sehen sind. -
Seite 20: Aktivieren Der Datums- Und Zeitskalierung Bei Grafiken
Mithilfe der IP-Socket-Funktionalität der TC-08-Software können Messdaten auf einem oder mehreren Rechnern erfasst und auf einem anderen Rechner aufgezeichnet werden. Die Messungen erfolgen dabei durch die auf dem Server ausgeführte TC-08-Software. Ein anderer Rechner, der Client, fordert die Daten über ein IP-Netzwerk an. Auf dem Server: 1 Klicken Sie auf Start. -
Seite 21: Gleichzeitiges Verwenden Mehrerer Plw-Rekorder
3. Wählen Sie IP Sockets. 4. Aktivieren Sie das Kontrollkästchen Enable Client (Client aktivieren). 5. Schließen Sie die TC-08-Software und öffnen Sie sie erneut. 6. Wählen Sie New Settings (Neue Einstellungen). 7. Legen Sie die Details zur Aufzeichnung fest und klicken Sie auf OK. - Seite 22 1. Schließen Sie den ersten Messumformer bzw. die erste Messumformergruppe an Ihren Rechner an. 2. Starten Sie die TC-08-Software, wählen Sie im Menü ‘File’ (Datei) die Option New Settings (Neue Einstellungen) und befolgen Sie anschließend die einzelnen Schritte zur Einrichtung des Messumformers bzw. der Messumformergruppe in den jeweiligen Dialogfeldern.
-
Seite 23: Menüleiste
Überwachungsfensters von ‘PLW Recorder’ (PLW-Rekorder). New settings (Neue Einstellungen) Diese Menüoption löscht die aktuellen Einstellungen und führt Sie dann Schritt für Schritt durch die Konfiguration der TC-08-Software für die anstehende Datenerfassung. New data (Neue Daten) Diese Menüoption ermöglicht das Öffnen einer neuen Datei zwecks Aufzeichnung von Messdaten. - Seite 24 Dieses Untermenü ermöglicht über seine Optionen die individuelle Anpassung der TC- 08-Software: Colors (Farben) – Ermöglicht die Festlegung der Farben, die auf den Benutzeroberflächen der TC-08- Software Verwendung finden sollen. Sound (Klänge) – Ermöglicht die Festlegung von Klängen für bestimmte Ereignisse.
-
Seite 25: Settings (Einstellungen)
Basis eines oder mehrerer erfasster Messwerte. Dies kann entweder während oder nach der Erfassung der Daten erfolgen. Monitor (Überwachen) Diese Menüoption ermöglicht Ihnen die Auswahl derjenigen Messkanäle, die im Überwachungsfenster ‘TC08 Channels’ (TC-08-Kanäle) angezeigt werden sollen. Um einen Messkanal auszuwählen, markieren Sie diesen und klicken Sie dann auf ‘OK’. -
Seite 26: View (Ansicht)
TC-08-Benutzerhandbuch - Windows-Software 4.3 View (Ansicht) Um auf die folgenden Optionen zuzugreifen, rufen Sie in der Menüleiste von PLW Recorder oder PLW Player das Menü ‘View’ (Ansicht) auf. Player (Spieler) Diese Menüoption dient dem Öffnen eines neuen Player-Fensters (Spieler). Notes (Anmerkungen) Diese Menüoption dient dem Öffnen eines neuen Notes-Fensters (Anmerkungen). -
Seite 27: Help (Hilfe)
Diese Menüoption ruft das Inhaltsverzeichnis der Hilfedatei zur TC-08-Software auf. Using help (Verwenden der Hilfe) Diese Menüoption ruft eine Anleitung zum Verwenden der Hilfedatei zur TC-08- Software auf. This view (Diese Ansicht) Diese Menüoption ruft eine Beschreibung der Funktion des Überwachungsfensters von PLW Recorder auf. -
Seite 28: Dialogfelder
TC-08-Benutzerhandbuch - Windows-Software 5 DIALOGFELDER 5.1 Allgemeine Dialogfelder 5.1.1 Recording (Aufzeichnen) Um dieses Dialogfeld zu öffnen, wählen Sie im Menü ‘Settings’ (Einstellungen) des PLW-Rekorders die Option ‘Recording...’ (Abtasten...). Dieses Dialogfeld dient dem Festlegen des gewünschten Aufzeichnungsmodus. Als ‘Recording method’ (Aufzeichnungsverfahren) stehen folgende Optionen zur Wahl: •... -
Seite 29: Sampling Rate (Abtastrate)
TC-08-Benutzerhandbuch - Windows-Software • Stop (Stopp) Bewirkt die Beendigung der Datenerfassung. • Repeat immediately (Sofort wiederholen Bewirkt den Beginn eines neuen Messlaufs unmittelbar nach Beendigung des vorherigen Messlaufs. • Repeat after delay (Nach Pause wiederholen) Bewirkt den Beginn eines neuen Messlaufs nach Ablauf der Wiederholungsverzögerung. -
Seite 30: Print (Drucken)
Fall also eine große Anzahl ein und brechen Sie den Messlauf bei Bedarf vorzeitig ab. Readings per sample (Messwerte pro Abtastung) Standardmäßig erfasst die TC-08-Software während einer jeden Abtastperiode möglichst viele Messwerte und speichert anschließend den gemittelten Wert dieser Messwerte. Wenn Sie jedoch eine Schnellmessung ohne Verzögerung durchführen möchten (z. -
Seite 31: Confirm File Delete (Bestätigung Vor Löschung Einer Datei)
TC-08-Benutzerhandbuch - Windows-Software 5.1.4 Confirm File delete (Bestätigung vor Löschung einer Datei) Wenn Sie eine mit der TC-08-Software erstellte, auf der Festplatte gespeicherte Datei löschen möchten, wählen Sie im PLW-Rekorder im Menü ‘File’ (Datei) die Option Delete File (Datei löschen). Dies öffnet ein Fenster, das alle Dateien im aktuellen Verzeichnis auflistet. - Seite 32 Einstellungen des Geräts, das Sie gerade bearbeiten, nicht gespeichert. Anmerkung: Die Auflistung von USB-Geräten kann eine Weile dauern, insbesondere bei einer großen Anzahl angeschlossener USB-Geräte. Während dieses Vorgangs kann es vorkommen, dass die TC-08-Software vorübergehend nicht mehr auf Eingaben reagiert; dies ist aber normal. Refresh (Aktualisieren) Klicken Sie nach der Wahl des Messumformers in der Dropdown-Liste Converter type (Messumformertyp) auf diese Schaltfläche, um nach neuen USB-Geräten zu suchen.
- Seite 33 TC-08-Benutzerhandbuch - Windows-Software 5.1.5.2 Converters (Messumformer) Um dieses Dialogfeld aufzurufen, klicken Sie im Dialogfeld ‘Converter Details’ (Messumformerdetails) auf die Schaltfläche ‘OK’. Anmerkung: Wenn das Feld Use multiple converters (Mehrere Messumformer verwenden) im Dialogfeld ‘Recording’ (Aufzeichnen) markiert ist, gelangen Sie über Input channels… (Eingabekanäle...) im Menü...
-
Seite 34: Converter Preferences (Messumformer-Voreinstellungen)
TC-08-Benutzerhandbuch - Windows-Software 5.1.5.3 Converter preferences (Messumformer-Voreinstellungen) Um dieses Dialogfeld aufzurufen, wählen Sie im Untermenü Preferences (Voreinstellungen) des Menüs File (Datei) die Option Converter (Messumformer). Damit Sie nicht jedes Mal erneut aufgefordert werden, neue Einstellungen vorzunehmen, können Sie schon im Voraus den zu verwendenden Messumformer bestimmen. -
Seite 35: Bezüglich Des Ip-Sockets
Client seinerseits kann Daten von bis zu 10 Servern empfangen. Server enabled (Server aktiviert) Ist dieses Kontrollkästchen aktiviert, so reagiert der TC-08-Software-Server auf die Anfragen sämtlicher TC-08-Software-Clients, die Daten vom Server anfordern. Client enabled (Client aktiviert) Über dieses Kontrollkästchen kann der Rechner als Client eingesetzt werden. Ist dieses Kontrollkästchen aktiviert, so wird das Socket-Gerät im Dialogfeld ‘Select... - Seite 36 (Messumformertyp) die Option ‘Socket’ gewählt wurde. Das Dialogfeld ‘Socket channels’ (Socket-Kanäle) dient dem Aufbau einer Verbindung mit einem Server, auf dem ebenfalls die TC-08-Software ausgeführt wird, sowie zum Festlegen der Messkanäle, die von jenem Server auf den Client übertragen werden sollen.
- Seite 37 TC-08-Benutzerhandbuch - Windows-Software Connect (Verbinden) Klicken Sie nach der Eingabe des Servernamens auf die Schaltfläche ‘Connect’ (Verbinden), um eine Verbindung zum Server herzustellen. Bei erfolgreichem Verbindungsaufbau wird auf dem Monitor eine Liste aller auf dem Server verfügbaren Kanäle bzw. Messungen angezeigt. Sollte jemand auf dem Server die Details ändern, so klicken Sie einfach auf diese Schaltfläche, um die Details auch lokal auf dem Client...
-
Seite 38: Device Status (Gerätestatus)
Zum Aufrufen dieses Dialogfelds klicken Sie auf die Schaltfläche Options... (Optionen...) im Dialogfeld ‘Measurements’ (Messungen) für den Messumformer. Wenn Sie z. B. einen TC-08 verwenden, ist das Dialogfeld mit den Messungen für den Messumformer das Dialogfeld Edit USB TC-08 Channel (USB-TC-08-Kanal bearbeiten). - Seite 39 TC-08-Benutzerhandbuch - Windows-Software Use Parameter Formatting (Parameterformatierung verwenden) Standardmäßig verwendet jeder eingerichtete Messkanal bzw. die ihm zugeordnete Messung für die Formatierung die jeweils voreingestellten Standardwerte. Wenn Sie eine benutzerdefinierte Skalierung wünschen, klicken Sie auf die Schaltfläche ‘Scaling’ (Skalierung). Es wird empfohlen, das Kontrollkästchen Use Parameter Formatting (Parameterformatierung verwenden) zu aktivieren und die gewünschten Werte in den...
-
Seite 40: Parameter Scaling (Parameterskalierung)
TC-08-Benutzerhandbuch - Windows-Software 5.1.7.2 Parameter scaling (Parameterskalierung) Um dieses Dialogfeld aufzurufen, klicken Sie im Dialogfeld Parameter options (Parameteroptionen) auf die Schaltfläche Scaling (Skalierung). Das Dialogfeld dient dem Festlegen der Art und Weise, wie ein Messwert in eine andere physikalische Größe samt Einheit umgerechnet werden soll, z. B. von V in eine Temperatur in °C. - Seite 41 TC-08-Benutzerhandbuch - Windows-Software Bei einer linearen Beziehung zwischen Messwerten und skalierten Zielwerten genügen zwei Wertepaare. Besteht keine lineare Beziehung, so hängt die Anzahl der erforderlichen Wertepaare vom maximal zulässigen Interpolationsfehler ab. Wenn Sie allerdings mehr als sechs Wertepaare eingeben möchten, empfiehlt sich das Anlegen einer Tabellendatei, die anschließend über die Option ‘Scaling from file’...
-
Seite 42: Alarm Settings (Alarmeinstellungen)
TC-08-Benutzerhandbuch - Windows-Software 5.1.7.3 Alarm settings (Alarmeinstellungen) Dieses Dialogfeld dient dem Festlegen der Alarmeinstellungen für den jeweiligen Messkanal. Aufgerufen wird das Dialogfeld durch Klicken auf die Schaltfläche ‘Alarm’ im Dialogfeld Parameter options (Parameteroptionen). Aufgerufen wird das Dialogfeld durch Klicken auf die Schaltfläche Alarm im Dialogfeld Parameter options (Parameteroptionen). - Seite 43 TC-08-Benutzerhandbuch - Windows-Software 5.1.7.4 TC08 Channels (TC-08-Kanäle) Aus dem Überwachungsfenster von PLW Recorder (PLW-Rekorder) heraus können Sie dieses Dialogfeld aufrufen, indem Sie im Menü Settings (Einstellungen) die Option Monitor (Überwachen) wählen. In den Fenstern PLW Graph, PLW XY Graph und PLW Spreadsheet klicken Sie hierzu einfach auf .
- Seite 44 TC-08-Benutzerhandbuch - Windows-Software 5.1.7.5 Calculated parameters (Berechnete Parameter) Wählen Sie zum Aufrufen dieses Dialogfelds im Menü Settings (Einstellungen) die Option ‘Calculated parameters’ (Berechnete Parameter). Dieses Dialogfeld dient dem Hinzufügen oder Bearbeiten berechneter Parameter. Bei berechneten Parametern handelt es sich um Messwerte, die vor einer angemessenen Darstellung noch einer Aufbereitung bedürfen.
- Seite 45 TC-08-Benutzerhandbuch - Windows-Software 5.1.7.6 Edit calculated parameter (Berechneten Parameter bearbeiten) Um dieses Dialogfeld aufzurufen, klicken Sie im Dialogfeld Calculated parameters (Berechnete Parameter) auf die Schaltfläche Add... (Hinzufügen) bzw. Edit... (Bearbeiten). In diesem Dialogfeld haben Sie die Möglichkeit, die Details zu einem berechneten Parameter zu bearbeiten.
-
Seite 46: Bezüglich Der Fenster
TC-08-Benutzerhandbuch - Windows-Software A = Temperatur am Einlass B = Temperatur am Auslass C = Durchflussrate Die Gleichung würde wie folgt lauten: (A-B) * C * 4120 Weitere Informationen hierzu finden Sie im Kapitel Notation von Gleichungen. Options... (Optionen...) Die gewünschten Optionen (Einheiten, Bereich usw.) für diese Parameterberechnung können Sie im Dialogfeld Parameter options (Parameteroptionen) wählen. - Seite 47 TC-08-Benutzerhandbuch - Windows-Software • Automatic (Automatisch) – die Verteilung der Kurven erfolgt automatisch, wobei Kurven mit gleicher Einheit jeweils in einer gemeinsamen Grafik dargestellt werden. • Separate graphs (Einzelne Grafiken) – jede Messkurve wird in einer eigenen Grafik dargestellt. • All traces on same graph (Alle Kurven in einer Grafik) – alle Messkurven werden in einer einzigen Grafik dargestellt.
- Seite 48 TC-08-Benutzerhandbuch - Windows-Software Möchten Sie weniger als 1000 Abtastungen vornehmen, so belassen Sie den Wert bei 1. Bei der Erfassung einer großen Anzahl an Werten hingegen würde eine Aktualisierung nach jeder Abtastung nur unnötig Ihren Rechner belasten, denn eine jede Aktualisierung kann einige Zeit in Anspruch nehmen.
- Seite 49 TC-08-Benutzerhandbuch - Windows-Software Die Achsenskalierung wird automatisch auf ‘Manual’ (Manuell) eingestellt, sobald Sie auf eine der Schaltflächen zum Rollen klicken. Auto save on exit (Beim Beenden automatisch speichern) Ist dieses Kontrollkästchen aktiviert, so werden beim Schließen des Fensters ‘PLW XY Graph’...
- Seite 50 TC-08-Benutzerhandbuch - Windows-Software • Time since start (Zeit seit Beginn) – die seit Beginn des Messlaufs verstrichene Zeit in Stunden, Minuten und Sekunden. • Time of day (Uhrzeit) – jede Abtastung wird mit einem Zeitstempel versehen. • Date/time (Datum / Uhrzeit) – jede Abtastung wird mit einem Zeit- und Datumsstempel versehen.
-
Seite 51: Voreinstellungen
TC-08-Benutzerhandbuch - Windows-Software 5.1.9 Voreinstellungen 5.1.9.1 Colours (Farben) Um dieses Dialogfeld aufzurufen, wählen Sie im Untermenü Preferences (Voreinstellungen) des Menüs ‘File’ (Datei) die Option ‘Colours’ (Farben). Dieses Dialogfeld dient dem Festlegen der Farben für Hintergrund, Schrift und Kurven in den Fenstern zur grafischen bzw. tabellarischen Darstellung. Klicken Sie zum Ändern einer Farbe auf die betreffende Farbfläche, um das Farbauswahlfenster zu... - Seite 52 Um dieses Dialogfeld aufzurufen, wählen Sie im Untermenü Preferences (Voreinstellungen) des Menüs ‘File’ (Datei) die Option ‘Sound’ (Klänge). Die TC-08-Software ist in der Lage, bei bestimmten Ereignissen einen entsprechenden Klang auszugeben. Dieses Dialogfeld gestattet es, für jede Art von Ereignis den gewünschten Klang festzulegen.
-
Seite 53: Temperatures (Temperaturen)
TC-08-Benutzerhandbuch - Windows-Software 5.1.9.3 Temperatures (Temperaturen) Um dieses Dialogfeld aufzurufen, wählen Sie im Untermenü Preferences (Voreinstellungen) des Menüs ‘File’ (Datei) die Option Temperatures (Temperaturen). Dieses Dialogfeld dient dem Festlegen der Einheiten bei Temperaturmessungen. Es stehen die beiden Optionen Fahrenheit und Celsius zur Auswahl. -
Seite 54: Hardware-Konfiguration
TC-08-Benutzerhandbuch - Windows-Software 5.2 Hardware-Konfiguration 5.2.1 TC-08 Channels (TC-08-Kanäle) Wenn Sie die TC-08-Software bereits für den Einsatz mit einem USB-gestützten Datenerfassungsgerät TC-08 eingerichtet haben, wählen Sie zum Öffnen dieses Dialogfelds im Menü Settings (Einstellungen) die Option Input channels... (Eingangskanäle). Dieses Dialogfeld dient dem Auswählen der benötigten Messkanäle. -
Seite 55: Edit Tc08 Channel (Tc-08-Kanal Bearbeiten)
TC-08-Benutzerhandbuch - Windows-Software 5.2.2 Edit TC08 Channel (TC-08-Kanal bearbeiten) Klicken Sie zum Öffnen dieses Dialogfelds auf die Schaltfläche Edit (Bearbeiten) im Dialogfeld TC08 Channels (TC-08-Kanäle). Dieses Dialogfeld dient dem Festlegen der Details zu einem Messkanal. Name Dies ist die Bezeichnung des Kanals. Der Kanalname erscheint in allen Berichten. -
Seite 56: Device Status (Gerätestatus)
Klicken Sie zum Öffnen dieses Dialogfelds auf die Schaltfläche Status im Dialogfeld Converter details (Messumformerdetails). Dieses Dialogfeld zeigt die Statusinformationen zum Messumformer an. Der Eintrag im Feld ‘Calibration date’ (Kalibrierdatum) erleichtert Ihnen die Planung des nächsten Termins für eine Kalibrierung des Geräts durch den Omega-Kundendienst (optional). -
Seite 57: Hard- Und Software Auf Einen Blick
Vergleichsstellenkompensation vorgesehen, wobei die Temperatur an der Vergleichsstelle als separater Kanal in der TC-08-Software überwacht werden kann). Das USB TC-08 unterstützt USB 1.1 sowie die kontinuierliche Datenübertragung bei einem garantierten Abtastintervall von 40 ms pro aktivem Kanal plus 40 ms für die Vergleichsstellenkompensation. - Seite 58 TC-08-Benutzerhandbuch - Windows-Software...
-
Seite 59: Technische Daten
1000 ms die Nutzung des Schnellabtastmodus unterbunden wird. • AllowStandby Standardmäßig ist die TC-08-Software so konfiguriert, dass der Wechsel des Rechners in den Strom sparenden Bereitschaftsmodus verhindert wird. Lautet der Eintrag jedoch , so greift die TC-08-Software nicht in die AllowStandby=Yes Energieoptionen Ihres Rechners ein. -
Seite 60: Plw-Datendatei
DemoMode Dient dem Außerkraftsetzen der im Rahmen der Installation erfolgten Einstellung bezüglich des Betriebs der TC-08-Software im Demo-Modus. Wurde die TC-08- Software im Demo-Modus installiert und es soll in den normalen Modus gewechselt werden, so müssen die Treiber erneut installiert werden ( = Demo, = Normal). -
Seite 61: Pls-Einstellungensdatei
TC-08-Benutzerhandbuch - Windows-Software 7.3 .pls-Einstellungensdatei Die TC-08-Software legt Informationen zur aktuellen PLW-Rekorder-Sitzung in der Datei ab. Informationen zur aktuellen PLW-Spieler-Sitzung hingegen recorder.pls werden in einer separaten Datei namens gespeichert. player.pls Im Menü File (Datei) kann der Anwender über die Option Save as... (Speichern unter...) die aktuellen Einstellungen in einer... -
Seite 62: Skalierungsdatei
TC-08-Benutzerhandbuch - Windows-Software 7.4 Skalierungsdatei Bei dieser Datei handelt es sich um eine Textdatei mit Informationen in folgendem Format: In den ersten paar Zeilen werden für eine Reihe von Schlüsseln die Parameterwerte festgelegt. Das Format dieser Zeilen gleicht dem in einer -Datei eines Windows- .ini... -
Seite 63: Befehlszeilenoptionen
Programmgruppe TC-08 auf das Symbol von PLW Recorder. Um die TC-08-Software als PLW-Spieler zu starten, klicken Sie entweder in der Programmgruppe TC-08 auf das Symbol von PLW Player oder wählen Sie im eventuell bereits geöffneten PLW-Rekorder die Option ‘Player’ (Spieler) im Menü View (Ansicht). -
Seite 64: Notation Von Gleichungen
TC-08-Benutzerhandbuch - Windows-Software Um die aktuellen Werte in Quattro Pro einzulesen, geben Sie den folgenden Befehl in die gewünschte Zelle ein: @DDELINK([PLW|Current]Value) Die meisten Programmiersprachen zur Anwendungsentwicklung (C, Delphi, Visual Basic) bieten Werkzeuge zur Handhabung von DDE-Anfragen aus anderen Anwendungen. -
Seite 65: Glossar
Messwertaufnehmer zu kalibrieren oder auf eine bestimmte Einheit zu skalieren. .wmf – – Diese Abkürzung steht für das Format Windows Metafile. Bei der TC-08- Software kommt dieses vektorbasierte Format zum Einsatz, da es skalierbare Bilder bei kompakter Dateigröße ermöglicht. - Seite 66 TC-08-Benutzerhandbuch - Windows-Software Port – Ein physischer Anschluss am Rechner, über den Messumformer angeschlossen werden. Das Messumformermodell USB TC-08 ist für den USB- Anschluss konzipiert. Server – Dies ist der Rechner, der von angeschlossenen Clients Anfragen erhält und diese durch den Versand der gewünschten Daten beantwortet. Bei der Einrichtung eines IP-Netzwerks wird der Messumformer an den Server angeschlossen, der die Messwerte an den Client versendet.
- Seite 67 Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind.
