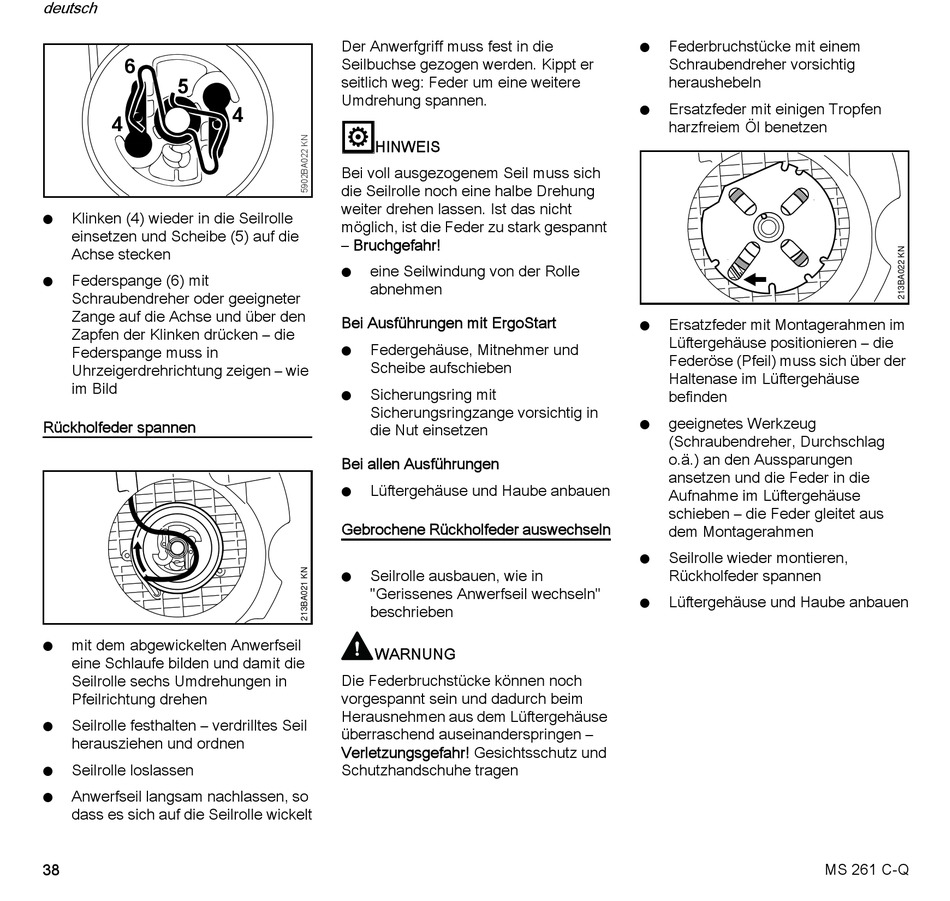

Stihl MS 261 C-Q Gebrauchsanleitung Seite 40

deutsch
6
5
4
Klinken (4) wieder in die Seilrolle
N
einsetzen und Scheibe (5) auf die
Achse stecken
Federspange (6) mit
N
Schraubendreher oder geeigneter
Zange auf die Achse und über den
Zapfen der Klinken drücken – die
Federspange muss in
Uhrzeigerdrehrichtung zeigen – wie
im Bild
Rückholfeder spannen
mit dem abgewickelten Anwerfseil
N
eine Schlaufe bilden und damit die
Seilrolle sechs Umdrehungen in
Pfeilrichtung drehen
Seilrolle festhalten – verdrilltes Seil
N
herausziehen und ordnen
Seilrolle loslassen
N
Anwerfseil langsam nachlassen, so
N
dass es sich auf die Seilrolle wickelt
38
Der Anwerfgriff muss fest in die
Seilbuchse gezogen werden. Kippt er
seitlich weg: Feder um eine weitere
Umdrehung spannen.
4
HINWEIS
Bei voll ausgezogenem Seil muss sich
die Seilrolle noch eine halbe Drehung
weiter drehen lassen. Ist das nicht
möglich, ist die Feder zu stark gespannt
– Bruchgefahr!
eine Seilwindung von der Rolle
N
abnehmen
Bei Ausführungen mit ErgoStart
Federgehäuse, Mitnehmer und
N
Scheibe aufschieben
Sicherungsring mit
N
Sicherungsringzange vorsichtig in
die Nut einsetzen
Bei allen Ausführungen
Lüftergehäuse und Haube anbauen
N
Gebrochene Rückholfeder auswechseln
Seilrolle ausbauen, wie in
N
"Gerissenes Anwerfseil wechseln"
beschrieben
WARNUNG
Die Federbruchstücke können noch
vorgespannt sein und dadurch beim
Herausnehmen aus dem Lüftergehäuse
überraschend auseinanderspringen –
Verletzungsgefahr! Gesichtsschutz und
Schutzhandschuhe tragen
Federbruchstücke mit einem
N
Schraubendreher vorsichtig
heraushebeln
Ersatzfeder mit einigen Tropfen
N
harzfreiem Öl benetzen
Ersatzfeder mit Montagerahmen im
N
Lüftergehäuse positionieren – die
Federöse (Pfeil) muss sich über der
Haltenase im Lüftergehäuse
befinden
geeignetes Werkzeug
N
(Schraubendreher, Durchschlag
o.ä.) an den Aussparungen
ansetzen und die Feder in die
Aufnahme im Lüftergehäuse
schieben – die Feder gleitet aus
dem Montagerahmen
Seilrolle wieder montieren,
N
Rückholfeder spannen
Lüftergehäuse und Haube anbauen
N
MS 261 C-Q
