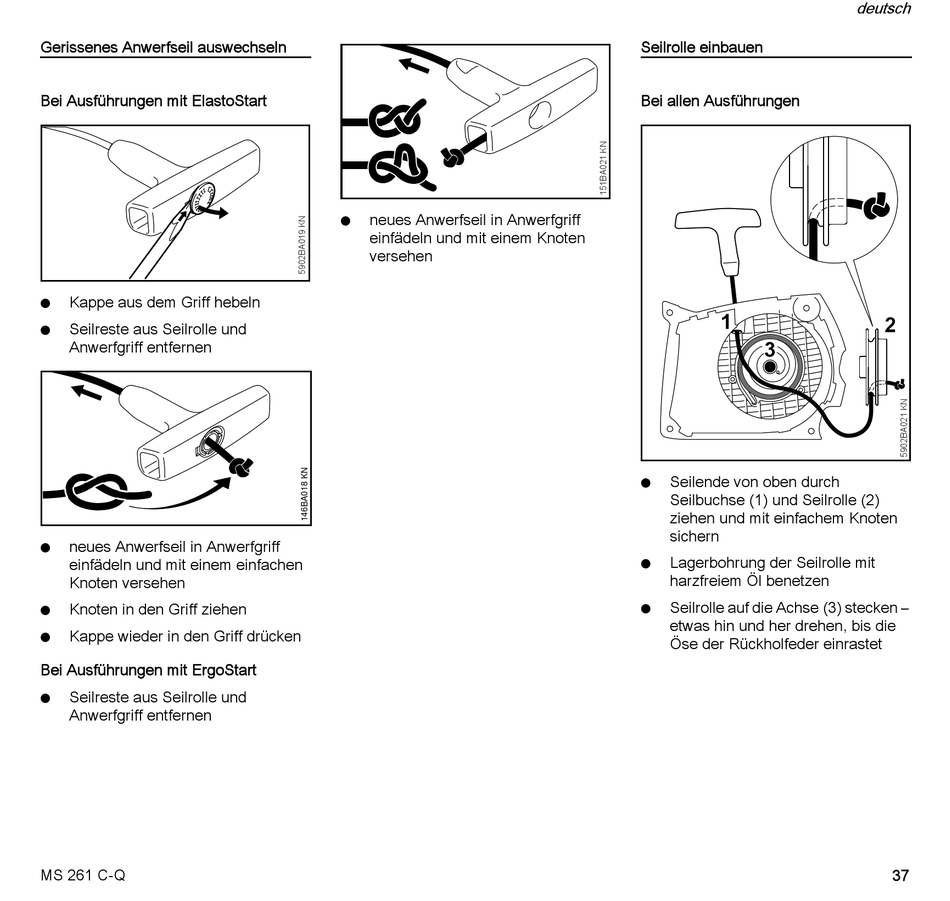

Gerissenes Anwerfseil auswechseln
Bei Ausführungen mit ElastoStart
Kappe aus dem Griff hebeln
N
Seilreste aus Seilrolle und
N
Anwerfgriff entfernen
neues Anwerfseil in Anwerfgriff
N
einfädeln und mit einem einfachen
Knoten versehen
Knoten in den Griff ziehen
N
Kappe wieder in den Griff drücken
N
Bei Ausführungen mit ErgoStart
Seilreste aus Seilrolle und
N
Anwerfgriff entfernen
MS 261 C-Q
neues Anwerfseil in Anwerfgriff
N
einfädeln und mit einem Knoten
versehen
Seilrolle einbauen
Bei allen Ausführungen
1
3
Seilende von oben durch
N
Seilbuchse (1) und Seilrolle (2)
ziehen und mit einfachem Knoten
sichern
Lagerbohrung der Seilrolle mit
N
harzfreiem Öl benetzen
Seilrolle auf die Achse (3) stecken –
N
etwas hin und her drehen, bis die
Öse der Rückholfeder einrastet
deutsch
2
