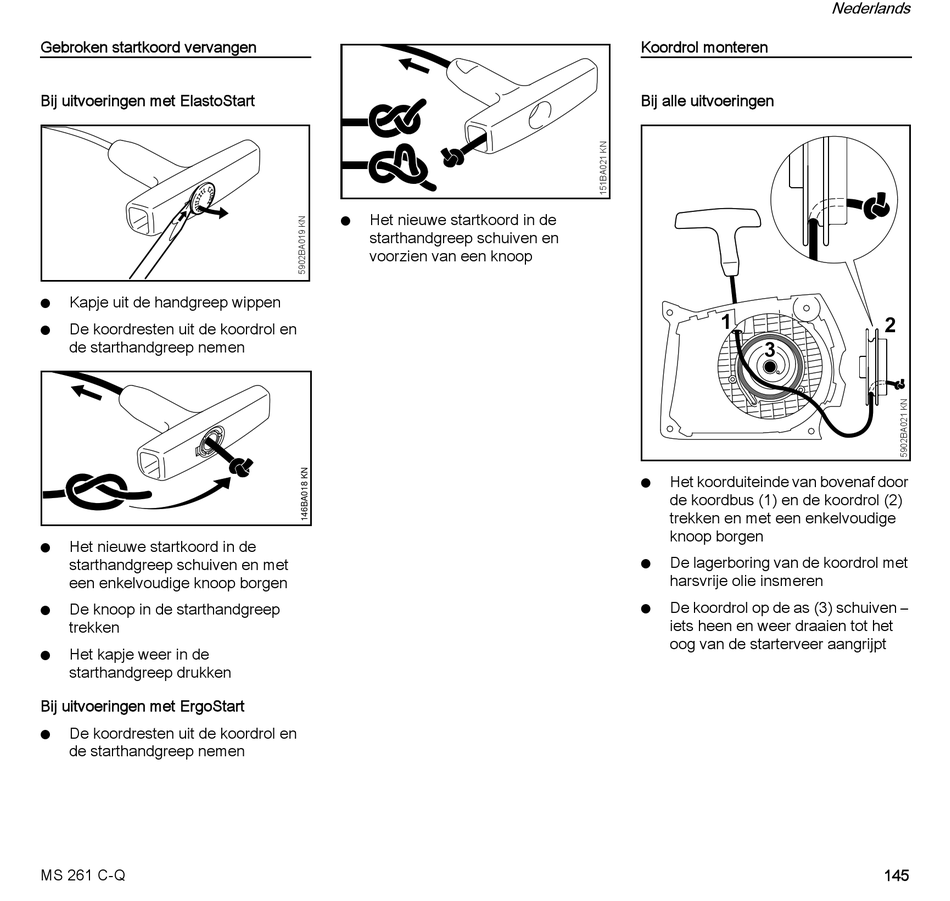

Gebroken startkoord vervangen
Bij uitvoeringen met ElastoStart
Kapje uit de handgreep wippen
N
De koordresten uit de koordrol en
N
de starthandgreep nemen
Het nieuwe startkoord in de
N
starthandgreep schuiven en met
een enkelvoudige knoop borgen
De knoop in de starthandgreep
N
trekken
Het kapje weer in de
N
starthandgreep drukken
Bij uitvoeringen met ErgoStart
De koordresten uit de koordrol en
N
de starthandgreep nemen
MS 261 C-Q
Het nieuwe startkoord in de
N
starthandgreep schuiven en
voorzien van een knoop
Koordrol monteren
Bij alle uitvoeringen
1
3
Het koorduiteinde van bovenaf door
N
de koordbus (1) en de koordrol (2)
trekken en met een enkelvoudige
knoop borgen
De lagerboring van de koordrol met
N
harsvrije olie insmeren
De koordrol op de as (3) schuiven –
N
iets heen en weer draaien tot het
oog van de starterveer aangrijpt
