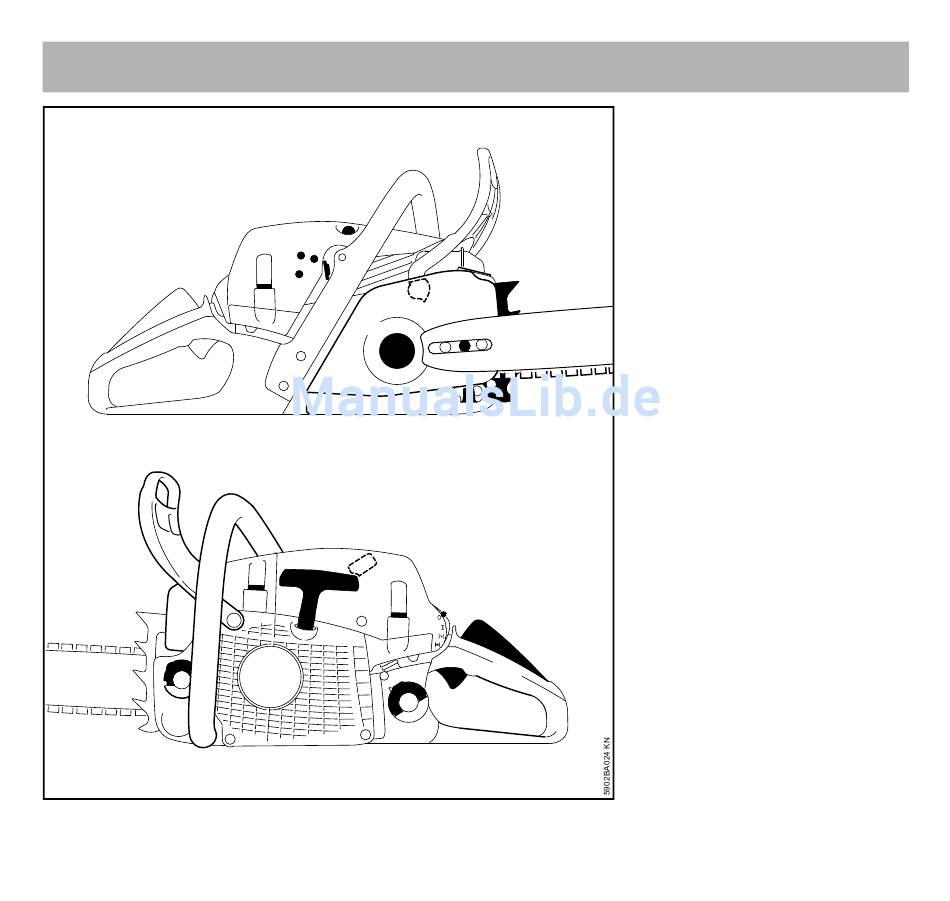

Principales pièces
16
15
14
13
MS 261 C-Q
4
2
3
1
6
7
17
1
1
18
19
#
5
10
11
9
12
8
20
22
23
21
24
1 Verrou du capot
2 Vis de réglage du carburateur
3 Tiroir (utilisation été/hiver)
4 Soupape de décompression
5 Frein de chaîne
6 Pignon
7 Couvercle de pignon
8 Arrêt de chaîne
9 Tendeur de chaîne latéral
10 Griffe
11 Guide-chaîne
12 Chaîne Oilomatic
13 Bouchon du réservoir à huile
14 Silencieux
15 Protège-main avant
16 Poignée avant (poignée tubulaire)
17 Contact de câble d'allumage sur
bougie
18 Poignée de lancement
19 Bouchon de réservoir à carburant
20 Levier de commande universel
21 Gâchette d'accélérateur
22 Levier de déclenchement du frein
d'arrêt instantané (blocage de
gâchette d'accélérateur)
23 Poignée arrière
24 Protège-main arrière
