Stihl MS 261 C-Q Gebrauchsanleitung Seite 198

italiano

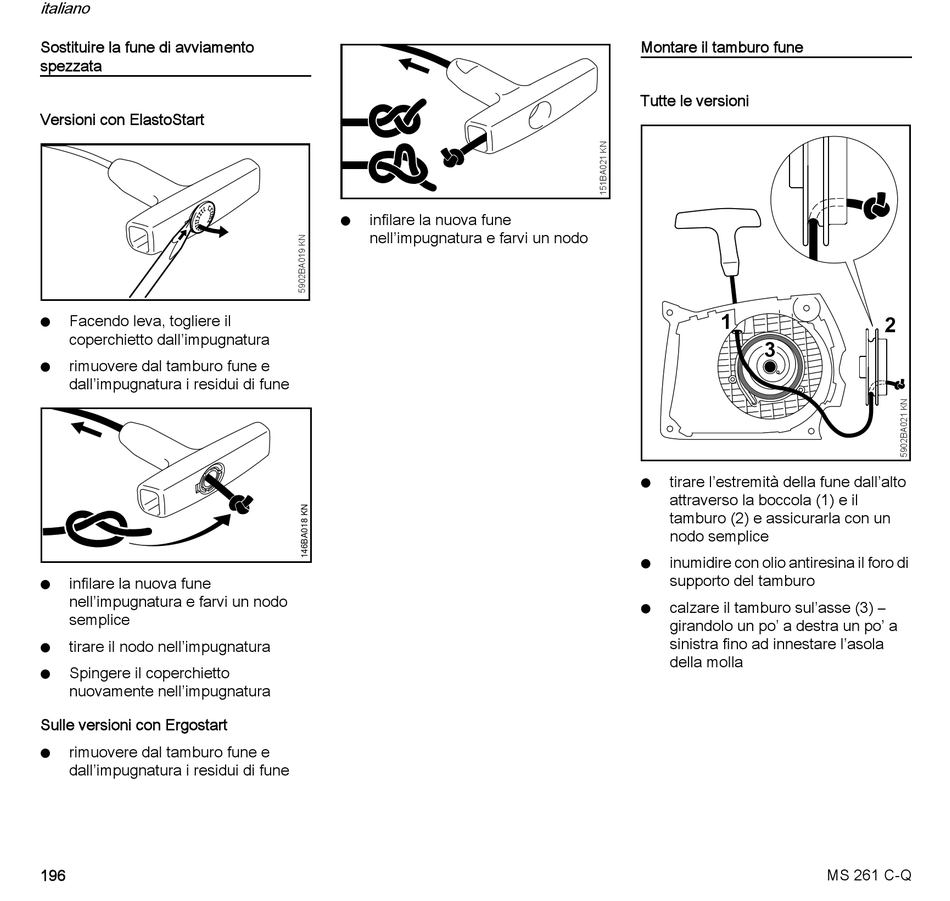

Sostituire la fune di avviamento
spezzata
Versioni con ElastoStart
Facendo leva, togliere il
N
coperchietto dall'impugnatura
rimuovere dal tamburo fune e
N
dall'impugnatura i residui di fune
infilare la nuova fune
N
nell'impugnatura e farvi un nodo
semplice
tirare il nodo nell'impugnatura
N
Spingere il coperchietto
N
nuovamente nell'impugnatura
Sulle versioni con Ergostart
rimuovere dal tamburo fune e
N
dall'impugnatura i residui di fune
196
infilare la nuova fune
N
nell'impugnatura e farvi un nodo
Montare il tamburo fune
Tutte le versioni
1
3
tirare l'estremità della fune dall'alto
N
attraverso la boccola (1) e il
tamburo (2) e assicurarla con un
nodo semplice
inumidire con olio antiresina il foro di
N
supporto del tamburo
calzare il tamburo sul'asse (3) –
N
girandolo un po' a destra un po' a
sinistra fino ad innestare l'asola
della molla
2
MS 261 C-Q
