Nederlands

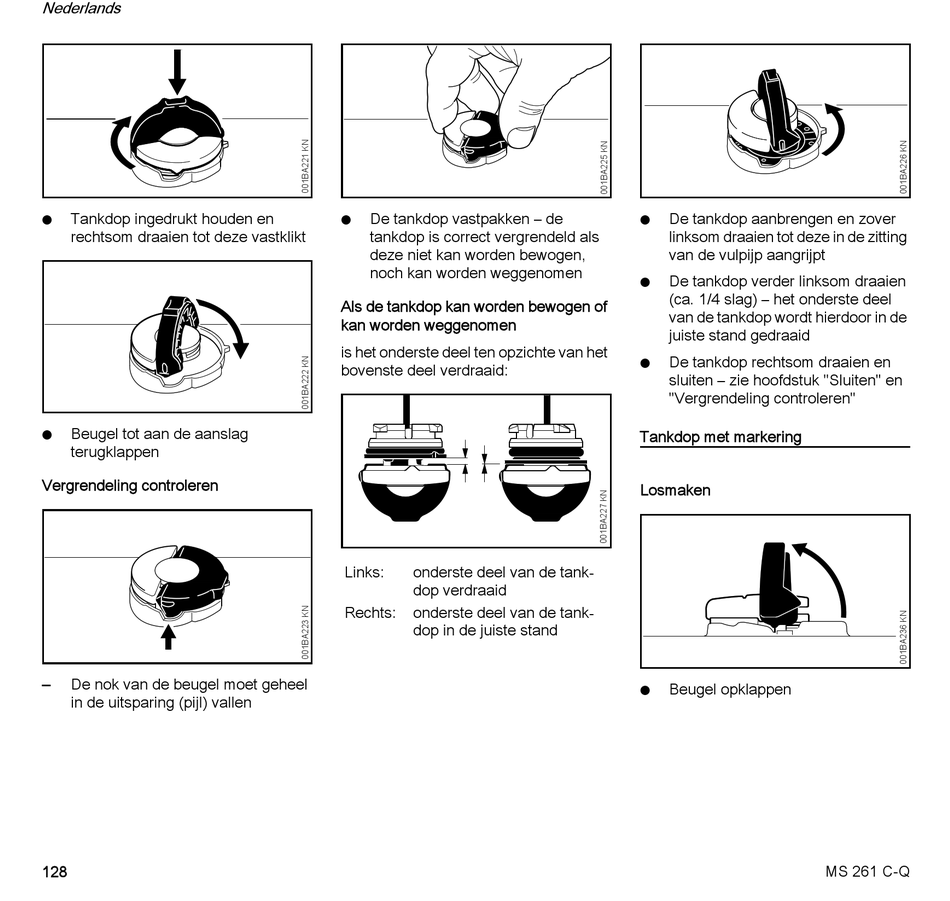

Tankdop ingedrukt houden en
N
rechtsom draaien tot deze vastklikt
Beugel tot aan de aanslag
N
terugklappen
Vergrendeling controleren
De nok van de beugel moet geheel
–
in de uitsparing (pijl) vallen
128
De tankdop vastpakken – de
N
tankdop is correct vergrendeld als
deze niet kan worden bewogen,
noch kan worden weggenomen
Als de tankdop kan worden bewogen of
kan worden weggenomen
is het onderste deel ten opzichte van het
bovenste deel verdraaid:
Links: onderste deel van de tank-
dop verdraaid
Rechts: onderste deel van de tank-
dop in de juiste stand
De tankdop aanbrengen en zover
N
linksom draaien tot deze in de zitting
van de vulpijp aangrijpt
De tankdop verder linksom draaien
N
(ca. 1/4 slag) – het onderste deel
van de tankdop wordt hierdoor in de
juiste stand gedraaid
De tankdop rechtsom draaien en
N
sluiten – zie hoofdstuk "Sluiten" en
"Vergrendeling controleren"
Tankdop met markering
Losmaken
Beugel opklappen
N
MS 261 C-Q
