français

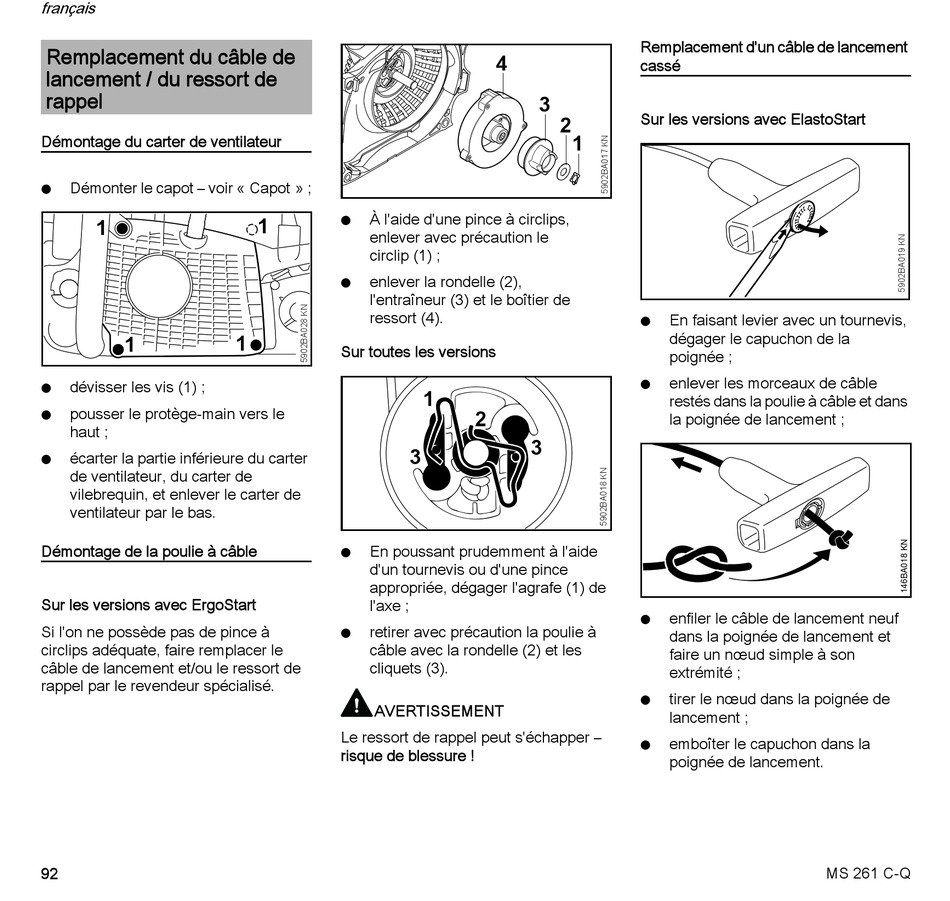

Remplacement du câble de
lancement / du ressort de
rappel
Démontage du carter de ventilateur
Démonter le capot – voir « Capot » ;
N
1
1
dévisser les vis (1) ;
N
pousser le protège-main vers le
N
haut ;
écarter la partie inférieure du carter
N
de ventilateur, du carter de
vilebrequin, et enlever le carter de
ventilateur par le bas.
Démontage de la poulie à câble
Sur les versions avec ErgoStart
Si l'on ne possède pas de pince à
circlips adéquate, faire remplacer le
câble de lancement et/ou le ressort de
rappel par le revendeur spécialisé.
92
À l'aide d'une pince à circlips,
N
1
enlever avec précaution le
circlip (1) ;
enlever la rondelle (2),
N
l'entraîneur (3) et le boîtier de
ressort (4).
1
Sur toutes les versions
3
En poussant prudemment à l'aide
N
d'un tournevis ou d'une pince
appropriée, dégager l'agrafe (1) de
l'axe ;
retirer avec précaution la poulie à
N
câble avec la rondelle (2) et les
cliquets (3).
AVERTISSEMENT
Le ressort de rappel peut s'échapper –
risque de blessure !
4
3
2
1
1
2
3
Remplacement d'un câble de lancement
cassé
Sur les versions avec ElastoStart
En faisant levier avec un tournevis,
N
dégager le capuchon de la
poignée ;
enlever les morceaux de câble
N
restés dans la poulie à câble et dans
la poignée de lancement ;
enfiler le câble de lancement neuf
N
dans la poignée de lancement et
faire un nœud simple à son
extrémité ;
tirer le nœud dans la poignée de
N
lancement ;
emboîter le capuchon dans la
N
poignée de lancement.
MS 261 C-Q
