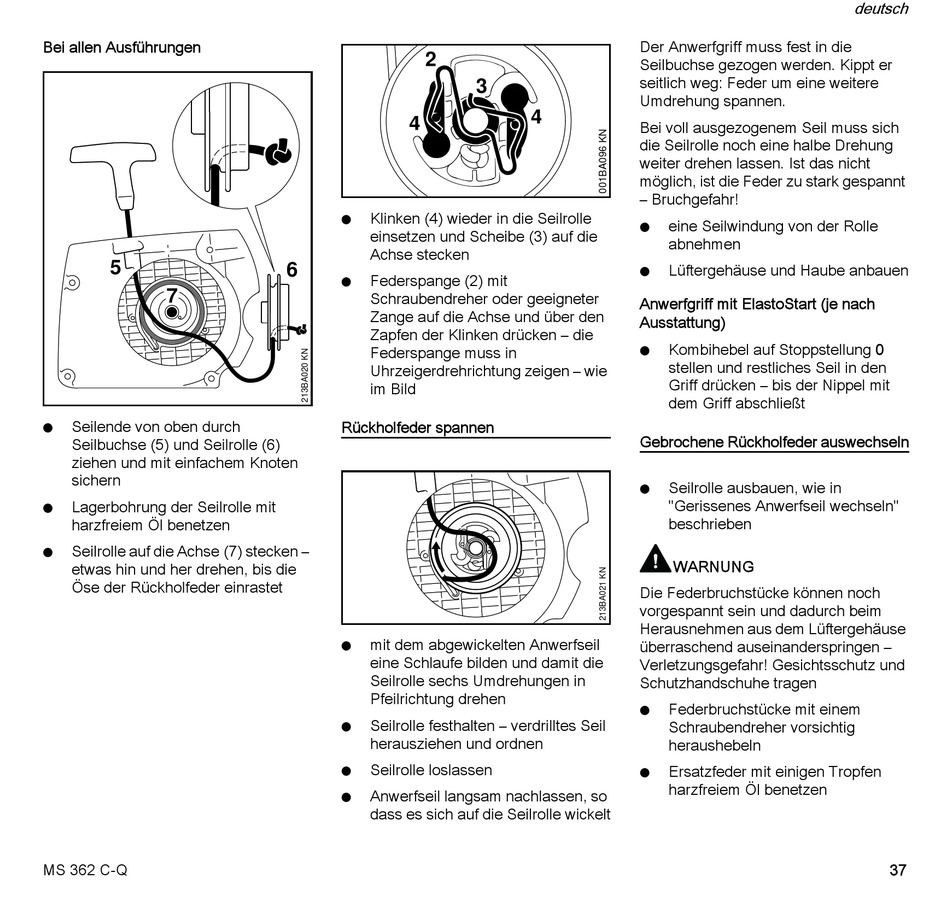

Stihl MS 362 C-Q Gebrauchsanleitung Seite 39

Bei allen Ausführungen
5
7
Seilende von oben durch
N
Seilbuchse (5) und Seilrolle (6)
ziehen und mit einfachem Knoten
sichern
Lagerbohrung der Seilrolle mit
N
harzfreiem Öl benetzen
Seilrolle auf die Achse (7) stecken –
N
etwas hin und her drehen, bis die
Öse der Rückholfeder einrastet
MS 362 C-Q
2
4
Klinken (4) wieder in die Seilrolle
N
einsetzen und Scheibe (3) auf die
Achse stecken
6
Federspange (2) mit
N
Schraubendreher oder geeigneter
Zange auf die Achse und über den
Zapfen der Klinken drücken – die
Federspange muss in
Uhrzeigerdrehrichtung zeigen – wie
im Bild
Rückholfeder spannen
mit dem abgewickelten Anwerfseil
N
eine Schlaufe bilden und damit die
Seilrolle sechs Umdrehungen in
Pfeilrichtung drehen
Seilrolle festhalten – verdrilltes Seil
N
herausziehen und ordnen
Seilrolle loslassen
N
Anwerfseil langsam nachlassen, so
N
dass es sich auf die Seilrolle wickelt
Der Anwerfgriff muss fest in die
Seilbuchse gezogen werden. Kippt er
seitlich weg: Feder um eine weitere
3
Umdrehung spannen.
4
Bei voll ausgezogenem Seil muss sich
die Seilrolle noch eine halbe Drehung
weiter drehen lassen. Ist das nicht
möglich, ist die Feder zu stark gespannt
– Bruchgefahr!
N
N
Anwerfgriff mit ElastoStart (je nach
Ausstattung)
N
Gebrochene Rückholfeder auswechseln
N
Die Federbruchstücke können noch
vorgespannt sein und dadurch beim
Herausnehmen aus dem Lüftergehäuse
überraschend auseinanderspringen –
Verletzungsgefahr! Gesichtsschutz und
Schutzhandschuhe tragen
N
N
eine Seilwindung von der Rolle
abnehmen
Lüftergehäuse und Haube anbauen
Kombihebel auf Stoppstellung 0
stellen und restliches Seil in den
Griff drücken – bis der Nippel mit
dem Griff abschließt
Seilrolle ausbauen, wie in
"Gerissenes Anwerfseil wechseln"
beschrieben
WARNUNG
Federbruchstücke mit einem
Schraubendreher vorsichtig
heraushebeln
Ersatzfeder mit einigen Tropfen
harzfreiem Öl benetzen
deutsch
37
