deutsch

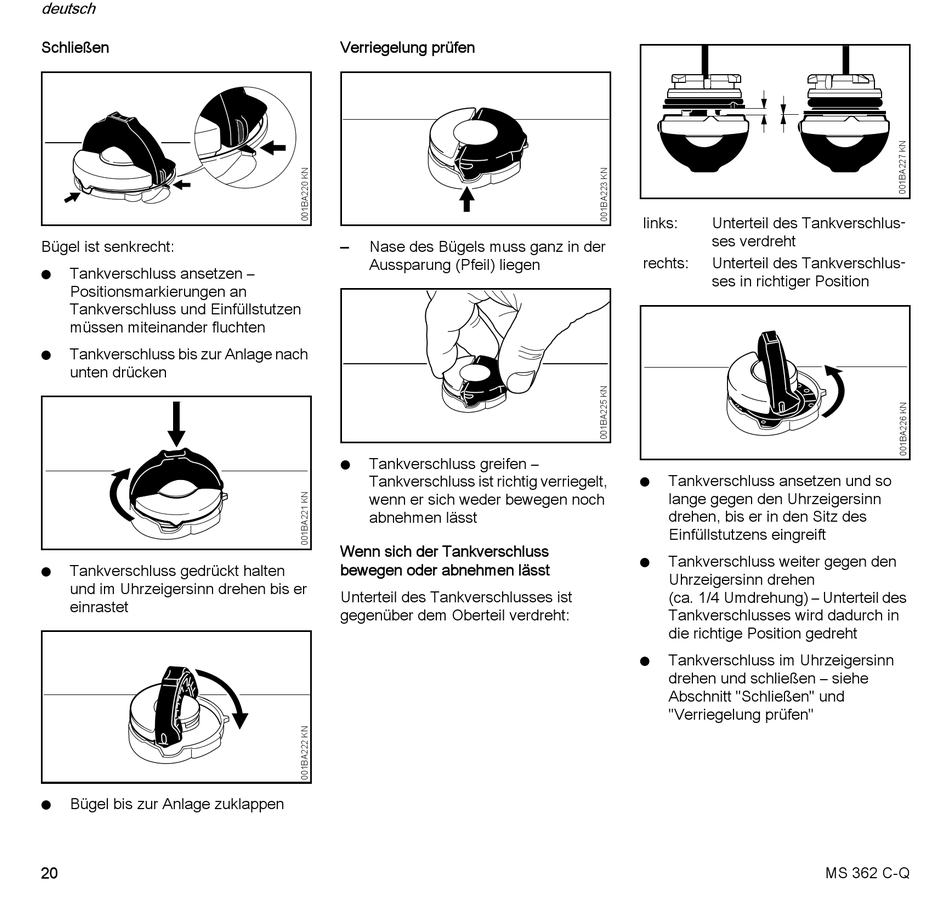

Schließen
Bügel ist senkrecht:
Tankverschluss ansetzen –
N
Positionsmarkierungen an
Tankverschluss und Einfüllstutzen
müssen miteinander fluchten
Tankverschluss bis zur Anlage nach
N
unten drücken
Tankverschluss gedrückt halten
N
und im Uhrzeigersinn drehen bis er
einrastet
Bügel bis zur Anlage zuklappen
N
20
Verriegelung prüfen
Nase des Bügels muss ganz in der
–
Aussparung (Pfeil) liegen
Tankverschluss greifen –
N
Tankverschluss ist richtig verriegelt,
wenn er sich weder bewegen noch
abnehmen lässt
Wenn sich der Tankverschluss
bewegen oder abnehmen lässt
Unterteil des Tankverschlusses ist
gegenüber dem Oberteil verdreht:
links: Unterteil des Tankverschlus -
ses verdreht
rechts: Unterteil des Tankverschlus -
ses in richtiger Position
Tankverschluss ansetzen und so
N
lange gegen den Uhrzeigersinn
drehen, bis er in den Sitz des
Einfüllstutzens eingreift
Tankverschluss weiter gegen den
N
Uhrzeigersinn drehen
(ca. 1/4 Umdrehung) – Unterteil des
Tankverschlusses wird dadurch in
die richtige Position gedreht
Tankverschluss im Uhrzeigersinn
N
drehen und schließen – siehe
Abschnitt "Schließen" und
"Verriegelung prüfen"
MS 362 C-Q
