Deutsch
Reparatur
VOR ALLEN WARTUNGSARBEITEN AN GASFÜHRENDEN
KOMPONENTEN MUSS DIE GASZUFUHR UNTERBROCHEN
WERDEN.
Nach Abschluss der Reparatur prüfen, ob das Gerät gasdicht
ist. Verwenden Sie bei Prüfung auf Gasaustritte kein
Spülmittel – dies kann zu Rost führen. Verwenden Sie ein
Produkt, das speziell für Leckerkennung hergestellt wurde.
Keine erneuerten oder unzulässigen Gasregler verwenden.
Vor Aufnahme der Reparatur von der Stromzufuhr
trennen, vor allem bevor folgende Teile entfernt werden:
- Bedienblende, Seitenabdeckungen, Kochplattenblech oder
elektrische Komponenten oder Abdeckungen.
Vor dem Wiederanschluss an die Stromversorgung ist
sicherzustellen, dass das Gerät elektrisch sicher ist.
Anmerkung – Hinweise auf den linken und rechten Ofen
beziehen sich auf die Ansicht von vorn.
1

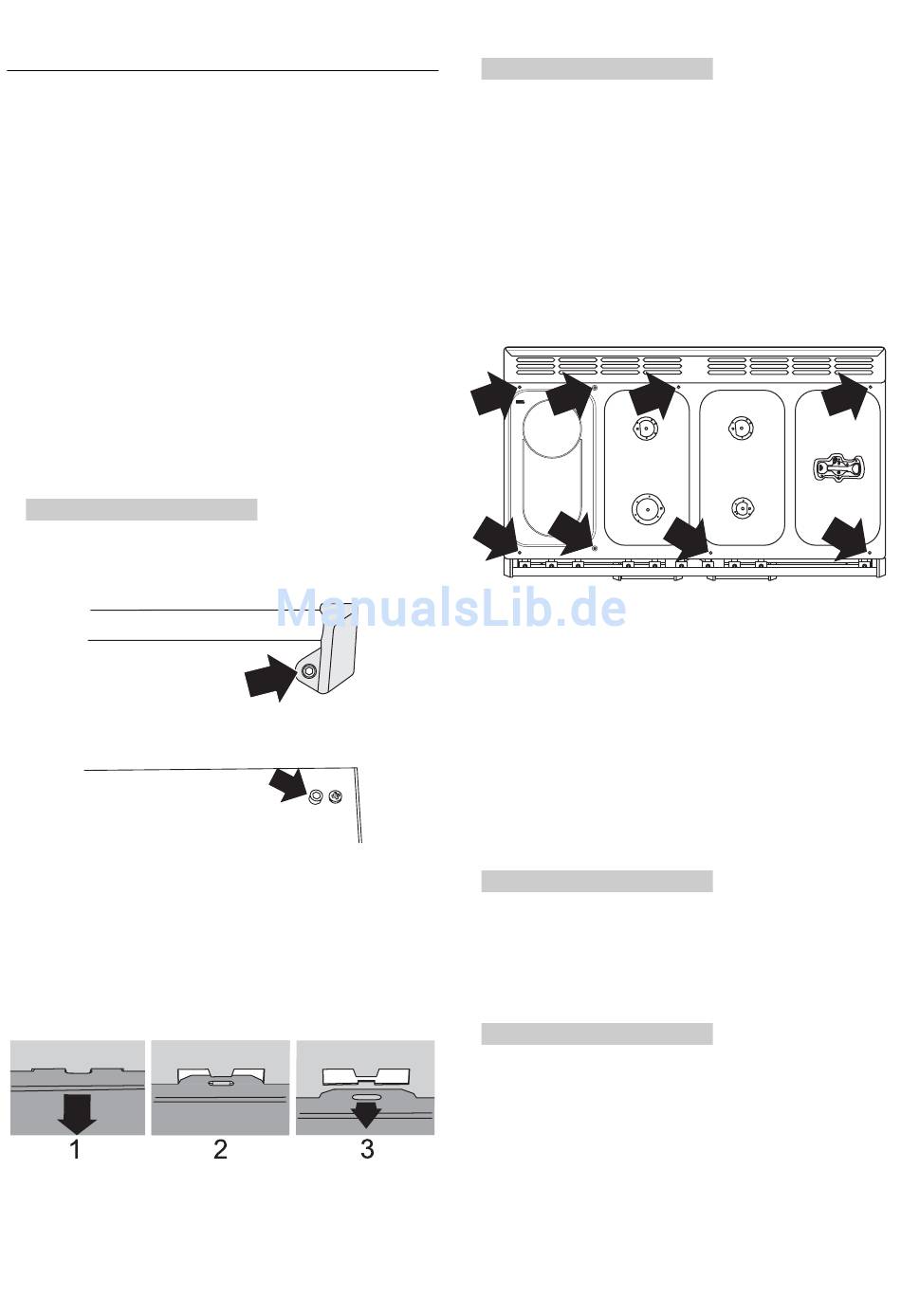

Bedienblende entfernen
Von der Stromversorgung trennen.
Alle Knebel abziehen.
Die Grill- und die rechte Backofentür öff nen und die vier
Befestigungsschrauben unter dem Bedienfeld entfernen.
Den Handlauf durch Entfernen der 2 Schrauben der
Endhalterung abnehmen.
Entfernen Sie die beiden Kreuzschlitzschrauben, die von den
Endhaltern des Griff es verdeckt wurden.
Das Bedienfeld sollte sich leicht absenken. Es ist oben über
zwei Löcher in der oberen Kante (eines auf jeder Seite)
befestigt, die an Sicherungen in der inneren Verkleidung
einrasten.
Die Löcher von den Sicherungen an der inneren Verkleidung
trennen und das Bedienfeld nach vorne ziehen.
Verdrahtung von der Rückseite trennen.
In umgekehrter Reihenfolge zusammenbauen. Beim Ersetzen
von Leitungen bitte den Schaltplan zu Rate ziehen. Funktion
der Zeitschaltuhr kontrollieren.
2. Kochplatte entfernen
Von der Stromversorgung trennen.
Vorsicht
Das Material des Keramikkochfelds ist an der Unterseite
weitaus empfi ndlicher für Kratzer als an der Oberseite.
Darauf achten, die Unterseite der Keramik nicht zu
berühren oder zu verkratzen, da dies das Material
schwächt und zum Zerplatzen der Oberseite führt.
Die Pfannenträger und Brennerköpfe entfernen. Die
Schrauben, mit der die Kochstellenbrenner an der Kochplatte
befestigt sind, entfernen.
Die 6 Schrauben und 2 Stehbolzen entfernen, mit denen das
Kochplattenblech am Herd befestigt ist.
Die Kochplatte vorsichtig anheben und dabei darauf achten,
die Elektrode des Brenners nicht zu beschädigen. Die
Erdleitung von unten an der rechten Hinterseite vom hinteren
Kreuzträger trennen und die Kochplatte herausziehen.
In umgekehrter Reihenfolge wieder zusammenbauen
und die Leitungen wieder anschließen. Darauf achten, die
Zündelektroden des Brenners nicht zu beschädigen.
Die hinteren Erdleitungen sollten beim Wiedereinsetzen der
Befestigungsschrauben wieder angeschlossen werden, da sie
einen Teil der Erdung des Herdes bilden.
Auf richtige Funktion des Brenners überprüfen.
3. Seitenabdeckungen entfernen
Von der Stromversorgung trennen.
Bedienblende entfernen - siehe 1. Herd nach vorne ziehen.
Die 4 Sicherungsschrauben für jede Blende entfernen (1 vorne
unten, 1 oben und 2 hinten).
In umgekehrter Reihenfolge zusammenbauen.
4. Lichtschalter ausbauen
Von der Stromversorgung trennen.
Die Bedienblende entfernen (siehe 1).
Anm.: Der alte Schalter wird beim Entfernen ggf. zerstört. Den
alten Schalter von seiner Einfassung entfernen. Dazu den
Schalterkörper hinter der Bedienblende greifen und scharf
drehen. Die Schaltereinfassung kann dann durch Zurückfalten
seiner Sperrfl ügel und Drücken nach vorne entfernt werden.
Die neue Einfassung an der Bedienblende anbringen. Dazu
zunächst den erhabenen Keil an seinem Gehäuse mit dem
Ausschnitt in der Bedienblende ausrichten und ihn von vorne
eindrücken. Den neuen Schalter an der Einfassung montieren.
