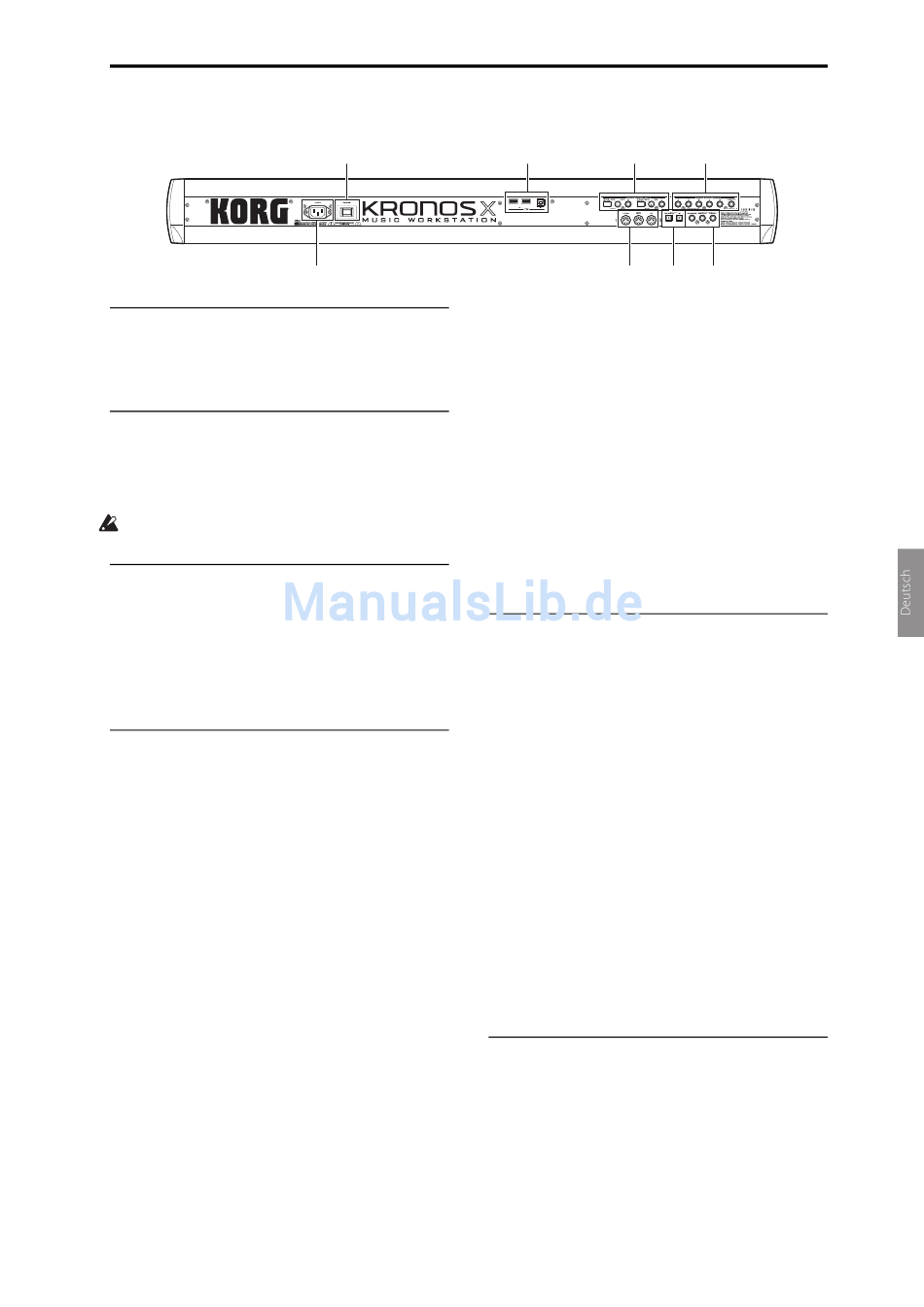

Rückseite
1. Anschluss für das Netzkabel
1. ACV-Buchse
Schließen Sie hier das beiliegende Netzkabel an.
Verbinden Sie das Netzkabel immer zuerst mit dem
KRONOS und erst danach mit einer Steckdose.
2. POWER-Schalter
Hiermit wird das Gerät ein‐ und ausgeschaltet. Verges‐
sen Sie nicht, editierte (und wichtige) Programs, Com‐
binations, Songs usw. zu speichern, bevor Sie den
KRONOS ausschalten.
Warten Sie nach dem Ausschalten mindestens zehn
Sekunden, bevor Sie das Gerät erneut einschalten.
3. USB 2.0 A- & B-Ports
Die 2 schnellen USB A‐Ports erlauben das Anschließen
von Datenträgern wie Festplatten, CD‐R‐Laufwerken
und Speichersticks.
An den schnellen USB B‐Port kann ein Mac‐ oder Win‐
dows‐Computer zwecks MIDI‐ und Audiodatenaus‐
tausch sowie für die Arbeit mit dem Editor‐Programm
angeschlossen werden.
4. Analoge AUDIO INPUTS-Buchsen
Diese Audio‐Eingänge können Sie für Aufnahmen,
zum Sampeln und für die Echtzeitbearbeitung externer
Audiosignale mit den Effekten verwenden.
MIC/LINE-Eingänge 1 und 2
Hier können Sie symmetrische 1/4" TRS‐Klinken
anschließen. Die Buchsen eignen sich sowohl für
Mikrofon‐ als auch für Line‐Pegelsignale. Beide Ein‐
gänge weisen dieselbe Bestückung auf (siehe unten).
MIC/LINE-Taster
Hiermit kann der Nennpegel des betreffenden Ein‐
gangs vorgegeben werden. Die Einstellung richtet sich
nach dem anliegenden Signaltyp. Mit den LEVEL‐Reg‐
lern (siehe unten) können Sie den Eingangspegel ein‐
stellen.
Wählen Sie „LINE" (Taster gedrückt), wenn Sie ein
Mischpult, einen Ausgang des Computer‐Audiosys‐
tems, einen Signalprozessor, eine elektrische Gitarre
oder einen Synthesizer angeschlossen haben. Der
Nennpegel lautet +4dBu, und die Reserve beträgt
12dB.
Anmerkung: Gitarren und Bassgitarren mit aktiven Ton‐
abnehmern können direkt angeschlossen werden.
Gitarren mit passiver Elektronik (d.h. ohne internen
Vorverstärker) kann man zwar an die Eingänge
anschließen, allerdings haben sie auf Grund einer
2. POWER-Schalter
3. USB A & B
4. Audio-Eingänge
6. MIDI
7. S/PDIF
ungeeigneten Impedanz einen viel zu niedrigen Pegel.
Solche Gitarren müssen über den Umweg eines Effekt‐
pedals oder Vorverstärkers angeschlossen werden.
Wählen Sie „MIC" (Taster frei) nur, wenn Sie hier ein
Mikrofon anschließen. Bestimmte Mikrofontypen (z.B.
Kondensatormikrofone) erfordern Phantomspeisung,
die der KRONOS aber nicht liefern kann Verwenden
Sie dann einen externen Mikrofonvorverstärker und
verbinden Sie jenen mit dem KRONOS.
LEVEL-Regler
Diese Regler erlauben das fachgerechte Einpegeln der
eingehenden Signale. Mit den MIC/LINE‐Schaltern
geben Sie nur den Bereich vor, in welchem die Trimm‐
regelung erfolgen kann.
Die „MIN"‐Einstellung vertritt den Nennwert (keine
Anhebung). Bei Anwahl von „MAX" wird der Pegel
um ±40dB angehoben.
5. Analoge AUDIO OUTPUTS-Buchsen
Alle analogen Ausgänge sind als symmetrische TRS 1/
4"‐Klinkenbuchsen mit einem Arbeitspegel von +4dBu
ausgeführt.
(MAIN) L/MONO, R
Dies sind die Stereo‐Hauptausgänge, deren Lautstärke
mit dem VOLUME‐Regler eingestellt werden kann.
Die Werks‐Programs und ‐Combinations sprechen
ausschließlich diese Ausgänge an.
Solange kein Kabel an die R‐Buchse angeschlossen ist,
gibt die L/MONO‐Buchse ein kombiniertes Mono‐
Signal aus. Verwenden Sie daher nur diese Buchse,
wenn das Empfängergerät (z.B. ein Keyboardverstär‐
ker) mono ist.
(INDIVIDUAL) 1 – 4
Die 4 Einzelausgänge können im Prinzip frei belegt
werden, wenn bestimmte Signale aus irgendeinem
Grund separat nach außen geführt werden müssen.
Weitere Hinweise finden Sie unter „Anwahl und Rou‐
ting der Effekte" im Kapitel „Verwendung der Effekte"
des BH. Der Pegel der Einzelausgänge richtet sich nicht
nach der Einstellung des VOLUME‐Reglers.
6. MIDI
Die MIDI‐Buchsen des KRONOS können mit einem
Computer oder anderem MIDI‐Gerät verbunden wer‐
den und lassen sich dann zum Senden und Empfangen
von Musikdaten, Einstellungen (SysEx‐Daten) usw.
nutzen.
Rückseite
5. Audio-Ausgänge
8. Pedale
11
