Anschlüsse auf Rückseite

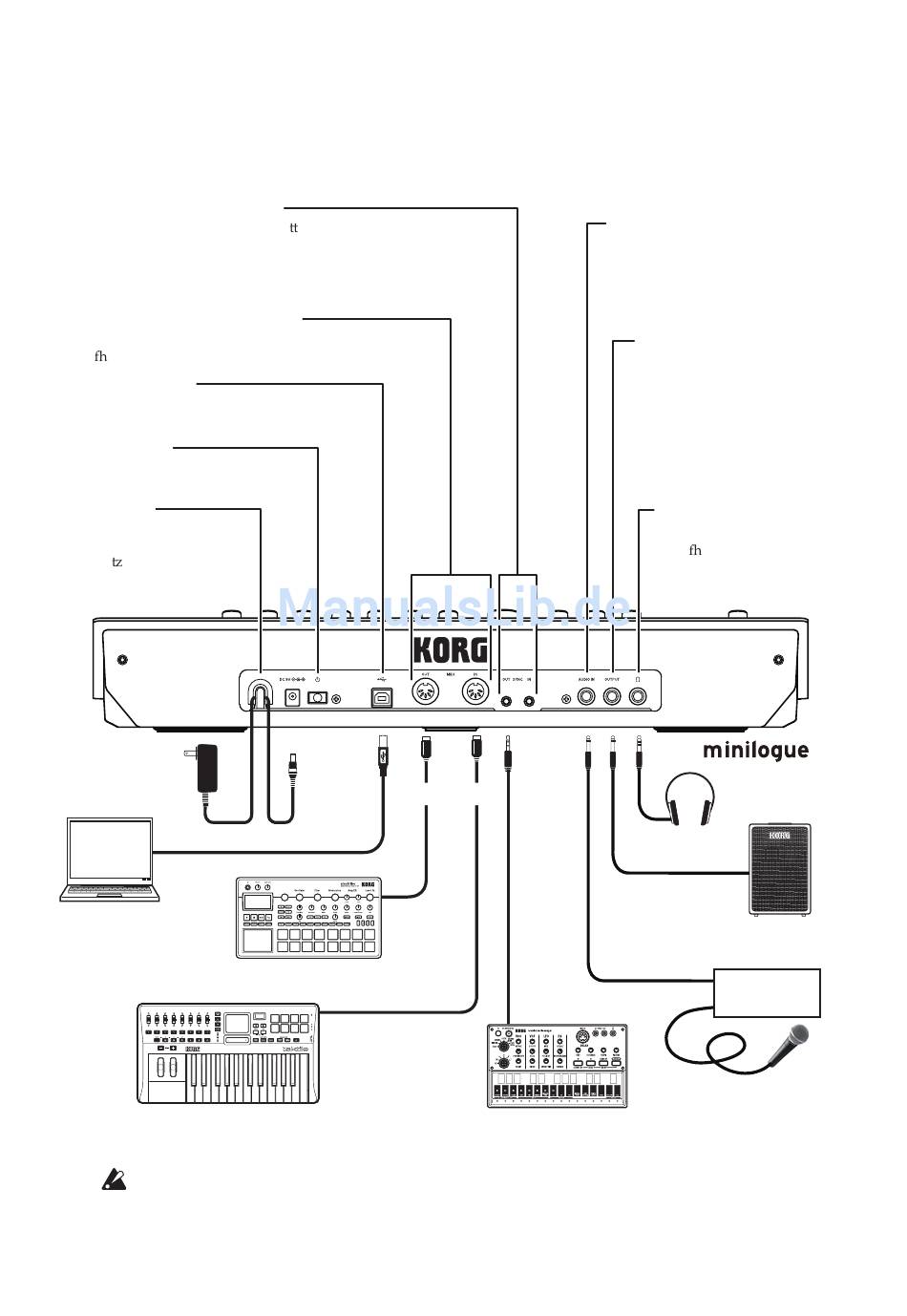

Die Abbildung unten zeigt ein typisches Anschlussbeispiel für den minilogue.
Schließen Sie Ihr Gerät entsprechend den Anforderungen Ihres Systems an.
SYNC IN- und OUT-Buchsen
Dies Buchsen dienen dazu, die Schri e des minilogue mit anderen
Geräten zu synchronisieren. An der SYNC IN-Buchse kann ein von
einem anderen Gerät oder einer DAW ausgegebener Impuls
empfangen werden. Zur Synchronisierung mit Geräten der Korg
volca Reihe empfehlen wir ein 1/8" Miniklinkenkabel.
MIDI IN- und OUT-Anschlüsse
Zum Anschluss an ein externes MIDI-Gerät, dass
darau in MIDI-Daten senden oder empfangen kann.
USB B-Anschluss
Über diesen Anschluss kann der minilogue mit
Ihrem Computer MIDI-Nachrichten austauschen.
Netzschalter
Hiermit schalten Sie den minilogue
ein oder aus.
Kabelhaken
Wickeln Sie ein Stück Kabel
unterhalb des Gerätesteckers
Ihres Ne teils um diesen
Haken, damit das Kabel nicht
versehentlich herausgezogen
wird.
Netzteil
(Lieferumfang)
USB port
Computer
Soundmodul, Drumcomputer etc.
MIDI Keyboard, Drumcomputer etc.
Nehmen Sie Anschlüsse stets bei ausgeschaltetem minilogue vor,
sonst kann es zu Störungen und/oder Schäden am Wiedergabesystem
kommen.
DC 9V-Anschluss
MIDI-Kabel
USB-Kabel
MIDI IN
MIDI OUT
AUDIO IN-Buchse
Standard 1/4" Klinkenbuchse zum
Empfang von Mono-Audiosignalen
eines weiteren Synthesizers,
Instruments oder einer externen
Audioquelle.
SYNC IN
Groove machine
5
OUTPUT-Buchse
Standard 1/4"
Klinkenbuchsen-Ausgang zum
Anschluss einer aktiven Anlage,
eines Mischpults, eines
Aufnahmesetups oder externen
Verstärkers. Der Pegel wird
vom MASTER-Regler
eingestellt.
Kopfhörerbuchse
Zum Anschluss eines
Kop örers. Hier liegt
derselbe Sound an wie an
der OUTPUT-Buchse.
Kopfhörer
INPUT
Monitorlautsprecher
(aktiv, d. h. mit internem Verstärker)
OUTPUT
Mischpult
Mikrofon
