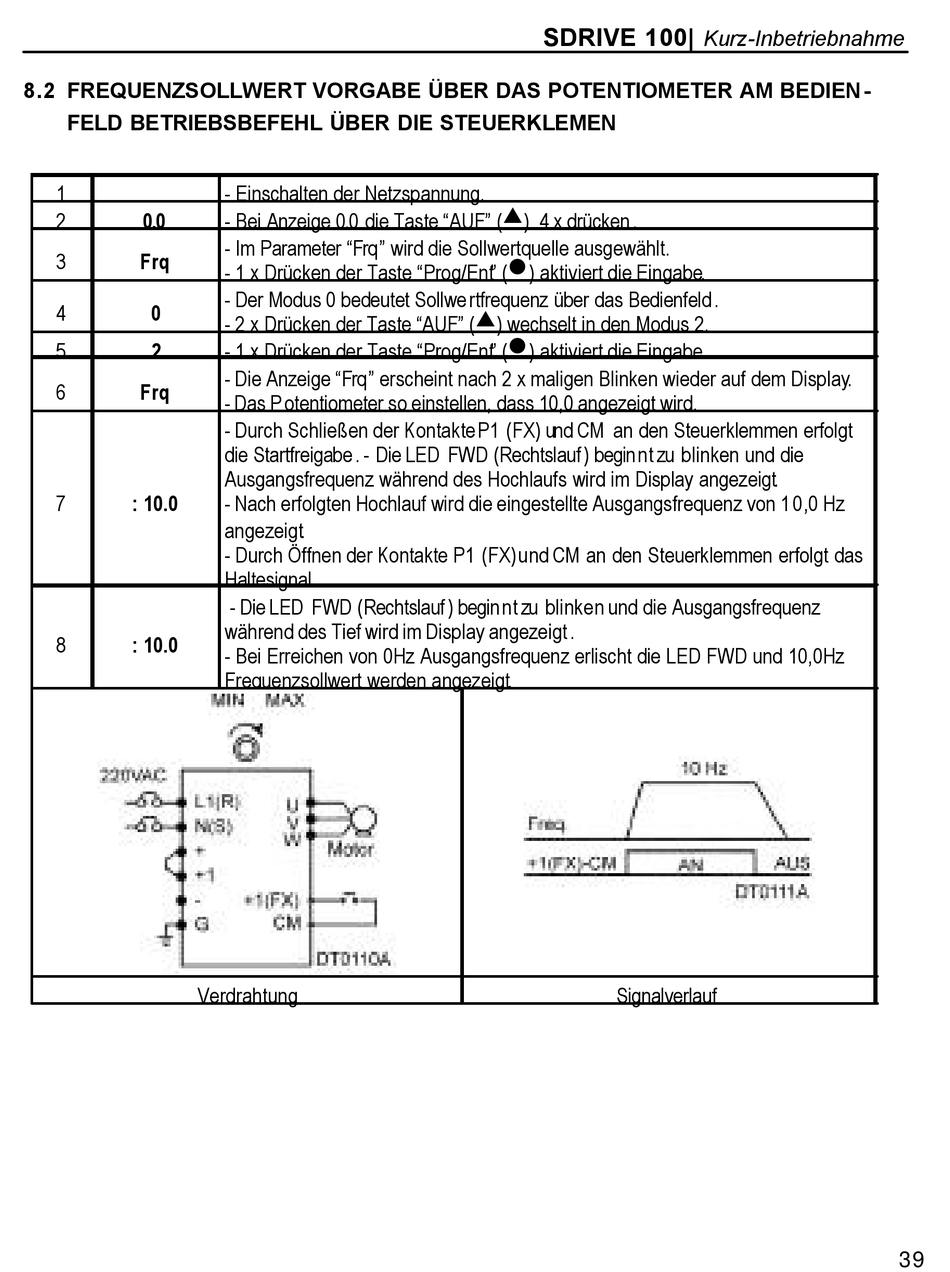

8.2 FREQUENZSOLLWERT VORGABE ÜBER DAS POTENTIOMETER AM BEDIEN -
FELD BETRIEBSBEFEHL ÜBER DIE STEUERKLEMEN
1
2
0.0
3
Frq
4
0
5
2
6
Frq
7
: 10.0
8
: 10.0
Verdrahtung
- Einschalten der Netzspannung.
- Bei Anzeige 0.0 die Taste "AUF" ( p ) 4 x drücken .
- Im Parameter "Frq" wird die Sollwertquelle ausgewählt.
- 1 x Drücken der Taste "Prog/Ent" ( ˜ ) aktiviert die Eingabe.
- Der Modus 0 bedeutet Sollwe rtfrequenz über das Bedienfeld .
- 2 x Drücken der Taste "AUF" ( p ) wechselt in den Modus 2.
- 1 x Drücken der Taste "Prog/Ent" ( ˜ ) aktiviert die Eingabe.
- Die Anzeige "Frq" erscheint nach 2 x maligen Blinken wieder auf dem Display.
- Das P otentiometer so einstellen, dass 10,0 angezeigt wird.
- Durch Schließen der Kontakte P1 (FX) und CM an den Steuerklemmen erfolgt
die Startfreigabe . - Die LED FWD (Rechtslauf ) beginnt zu blinken und die
Ausgangsfrequenz während des Hochlaufs wird im Display angezeigt.
- Nach erfolgten Hochlauf wird die eingestellte Ausgangsfrequenz von 1 0,0 Hz
angezeigt.
- Durch Öffnen der Kontakte P1 (FX) und CM an den Steuerklemmen erfolgt das
Haltesignal.
- Die LED FWD (Rechtslauf ) beginnt zu blinken und die Ausgangsfrequenz
während des Tief wird im Display angezeigt .
- Bei Erreichen von 0Hz Ausgangsfrequenz erlischt die LED FWD und 10,0Hz
Frequenzsollwert werden angezeigt.
Kurz-Inbetriebnahme
