Ausführung Heizmantel - KROHNE OPTIMASS 6000 Handbuch

OPTIMASS 6000

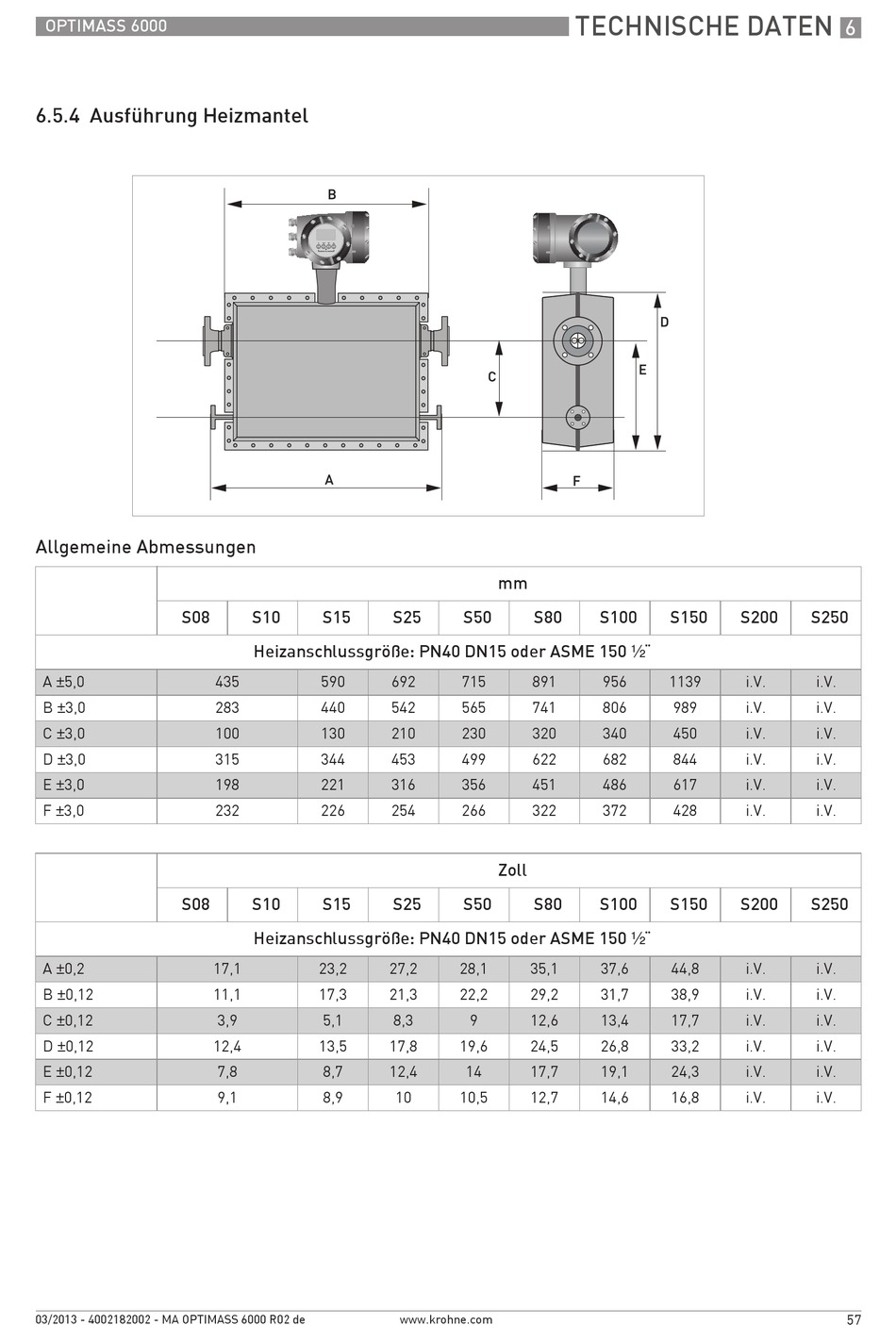

6.5.4 Ausführung Heizmantel
Allgemeine Abmessungen
S08
A ±5,0
B ±3,0
C ±3,0
D ±3,0
E ±3,0
F ±3,0
S08
A ±0,2
B ±0,12
C ±0,12
D ±0,12
E ±0,12
F ±0,12
03/2013 - 4002182002 - MA OPTIMASS 6000 R02 de
S10 S15
Heizanschlussgröße: PN40 DN15 oder ASME 150 ½¨
435 590
283 440
100 130
315 344
198 221
232 226
S10 S15
Heizanschlussgröße: PN40 DN15 oder ASME 150 ½¨
17,1 23,2
11,1 17,3
3,9 5,1
12,4 13,5
7,8 8,7
9,1 8,9
mm
S25 S50 S80
692 715 891
542 565 741
210 230 320
453 499 622
316 356 451
254 266 322
Zoll
S25 S50 S80
27,2 28,1 35,1
21,3 22,2 29,2
8,3 9 12,6
17,8 19,6 24,5
12,4 14 17,7
10 10,5 12,7
www.krohne.com
TECHNISCHE DATEN
S100 S150 S200
956 1139
806 989
340 450
682 844
486 617
372 428
S100 S150 S200
37,6 44,8
31,7 38,9
13,4 17,7
26,8 33,2
19,1 24,3
14,6 16,8
6
S250
i.V. i.V.
i.V. i.V.
i.V. i.V.
i.V. i.V.
i.V. i.V.
i.V. i.V.
S250
i.V. i.V.
i.V. i.V.
i.V. i.V.
i.V. i.V.
i.V. i.V.
i.V. i.V.
57
