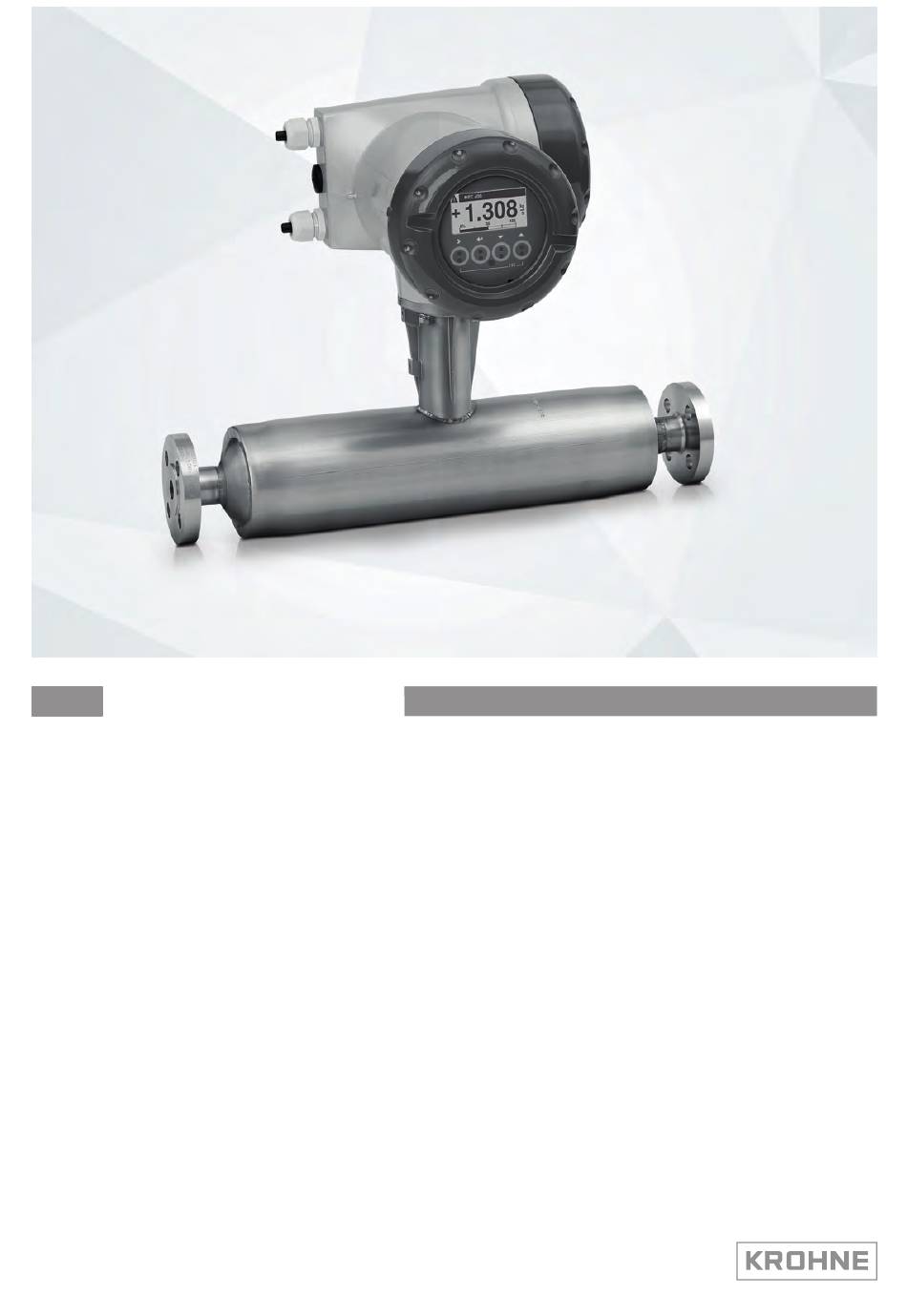

- Seite 1 OPTIMASS 1400 OPTIMASS 1400 OPTIMASS 1400 OPTIMASS 1400 Handbuch Handbuch Handbuch Handbuch Messwertaufnehmer für Massedurchfluss Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
- Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2020 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...
-
Seite 3: Inhaltsverzeichnis
3.4.8 Hygienischer Einbau ......................21 3.4.9 Heizung und Isolierung ......................22 3.4.10 Spülanschlüsse ........................24 3.4.11 Nullpunktkalibrierung ......................24 3.4.12 Sonnenschutz........................25 4 Elektrische Anschlüsse 4.1 Sicherheitshinweise ....................... 26 4.2 Elektrische Anschlüsse und E/A-Anschlüsse..............26 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... - Seite 4 6.5 Druck-/Temperatur-Zuordnung ..................37 6.6 Abmessungen und Gewichte..................40 6.6.1 Flanschausführungen ......................40 6.6.2 NAMUR Abmessungen......................44 6.6.3 Hygienische Ausführungen....................45 6.6.4 Ausführung mit Heizmantel....................49 6.6.5 Spülanschlussoption......................50 7 Notizen www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
-
Seite 5: Sicherheitshinweise
Das Gerät ist mit den neuesten und aktuellsten Versionen der folgenden Möglichkeiten konform: • EMV-Richtlinie • ATEX-Richtlinie • Niederspannungsrichtlinie • Druckgeräterichtlinie • RoHS • Messgeräterichtlinie (MID) Das Gerät verfügt über die Konformitätsbescheinigung des Herstellers und trägt das CE- Kennzeichen. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 6: Zugehörige Dokumente
• Bei einem Ausfall des Messrohres kommen der O-Ring und die Durchführung in Kontakt mit dem Prozess-Messstoff. • Sie MÜSSEN sicherstellen. dass sich der Werkstoff des O-Rings für die Anwendung eignet. • Andere O-Ring-Werkstoffe sind auf Anfrage erhältlich. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 7: Schmutziges Gas
Soweit in den Dokumenten des Herstellers personenbezogene Daten (beispielsweise Name, Anschrift oder E-Mail-Adressen) erhoben werden, erfolgt dies, soweit möglich, stets auf freiwilliger Basis. Die Nutzung der Angebote und Dienste ist, soweit möglich, stets ohne Angabe personenbezogener Daten möglich. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 8: Haftungsausschluss
Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 9: Sicherheitszeichen Und Verwendete Symbole
1.7 Sicherheitshinweise für den Betreiber WARNUNG! Dieses Gerät darf nur durch entsprechend ausgebildetes und autorisiertes Personal installiert, in Betrieb genommen, bedient und gewartet werden. Darüber hinaus sind die nationalen Vorschriften für Arbeitssicherheit einzuhalten. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 10: Gerätebeschreibung
Sollten Artikel fehlen, wenden Sie sich bitte an den Hersteller. Wenn Ihr Messgerät mit Flanschanschlüssen ausgestattet ist, ist die Flanschspezifikation an der Außenkante des Flansches aufgeprägt. Stellen Sie sicher, dass die Spezifikation am Flansch mit der Spezifikation Ihrer Bestellung übereinstimmt. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 11: Messgeräte Mit Hygieneanschlüssen
Gasmessung ist das Gehäuse mit einer Berstscheibe ausgerüstet. Der Ausfall der Hauptdichtung (Messrohr) führt zur Leckage an der Berstscheibe. Installieren Sie das Messgerät so, dass die Berstscheibe vom Bediener weg zeigt. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... - Seite 12 Hauptdichtung vorliegt, machen Sie, sobald dies ohne Sicherheitsrisiko möglich ist, die Prozessleitung drucklos und setzen Sie das Messgerät außer Betrieb. Für Wartung oder Austausch des Messgeräts wenden Sie sich bitte an den Kundendienst. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
-
Seite 13: Temperaturdifferenz Und Temperaturschock
Dichte und der Massedurchflusskalibrierung kommen. Wiederholte Temperaturschocks können außerdem zu einem vorzeitigen Ausfall des Messgeräts führen! Größere Temperaturschocks sind jedoch bei niedrigeren Betriebsdrücken möglich. Für detaillierte Informationen wenden Sie sich bitte an Ihren Vertreter vor Ort. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 14: Installation
• Lagern Sie das Messgerät trocken und staubfrei. • Vermeiden Sie direkte Sonneneinstrahlung. • Lagern Sie das Messgerät in seiner Originalverpackung. • Die Umgebungstemperatur darf nicht unter -50°C / -58°F oder über +85°C / +185°F liegen. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 15: Handhabung
2 Heben Sie das Messgerät NICHT mit dem Trageriemen um den äußeren Zylinder an. 3 Heben Sie das Messgerät NICHT an den Löchern für die Flanschschrauben an. 4 Heben Sie das Messgerät NICHT am Gehäuse des Messumformers oder am Fuß der Elektronik an. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... - Seite 16 2 Stellen Sie das Messgerät IN KEINEM FALL ohne Stützblöcke (oder ähnliche Vorrichtungen) auf. 1 Wenn es nicht abgestützt wird, kann es umkippen. 2 Dies kann schwere Schäden am Messgerät oder Verletzungen des Personals zur Folge haben. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
-
Seite 17: Einbaubedingungen
1 Stützen Sie grundsätzlich das Gehäuse ab. 2 Verwenden Sie NICHT die Prozessrohre zum Abstützen des Messgerätgewichts. Die bei Messgeräten mit Hygienean- schlüssen üblichen dünnen Rohrwände sind nicht darauf ausgelegt, das Gewicht des Messgeräts zu tragen. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 18: Montage Des Messgeräts
6 Vermeiden Sie es, das Messgerät vertikal mit Durchflussrichtung von oben nach unten einzubauen, um einen Siphon- Effekt zu verhindern. Wenn das Messgerät auf diese Weise eingebaut werden muss, installieren Sie eine Messblende oder ein Regelventil nach dem Messgerät, um den Gegendruck beizubehalten. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 19: Cross-Talk
Bei der Installation in Reihe wird dringend ein gleich bleibender Durchmesser des Prozessrohres empfohlen. Für weitere Informationen wenden Sie sich bitte an den Hersteller. 3.4.4 Flanschanschlüsse Ziehen Sie die Flanschschrauben gleichmäßig und gegeneinander fest. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 20: Maximale Rohrleitungskräfte (Belastungen An Den Enden)
• Die angezeigten Lasten sind die maximal zulässigen statischen Lasten. Wenn die Lasten zyklisch zwischen Zug und Druck wechseln, müssen diese Lasten reduziert werden. Wenden Sie sich bitte zur Beratung an den Hersteller. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 21: Rohrreduzierungen
Durchflussmengen auszugehen ist, wird empfohlen, flexible Anschlüsse nur bei Messgeräten bis Nennweite 80 zu verwenden. 3.4.8 Hygienischer Einbau 1 Installieren Sie das Messgerät in einem Winkel, der die Selbstentleerung ermöglicht. 2 Installieren Sie das Messgerät NICHT horizontal. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 22: Heizung Und Isolierung
1 Beheizbarer Bereich (A). Die maximalen Abmessungen sind in der Tabelle angegeben. 2 Maximale Isolierhöhe (B). Ziehen Sie die Tabelle zurate. Beheizter Bereich Abmessung von A Zoll Abmessung von B Zoll www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... - Seite 23 145 psig bei 266 ° Beheizungszeiten Temperatur [°C/°F] 1 Zeit [Minuten] 40 / 104 60 / 140 80 / 176 100 / 212 120 / 248 1 Gemessen in der Mitte des Messrohres. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com...
-
Seite 24: Spülanschlüsse
1 Wenn das Messgerät vertikal eingebaut wurde, installieren Sie für die Nullpunktkalibrierung Absperrventile an beiden Seiten des Messgeräts. 2 Wenn der Durchfluss nicht unterbrochen werden kann, installieren Sie für die Nullpunktkalibrierung eine Bypass-Lei- tung. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 25: Sonnenschutz
INSTALLATION OPTIMASS 1400 3.4.12 Sonnenschutz Das Messgerät MUSS vor direkter Sonneneinstrahlung geschützt werden. 1 Horizontaler Einbau 2 Vertikaler Einbau 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 26: Elektrische Anschlüsse
Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 4.2 Elektrische Anschlüsse und E/A-Anschlüsse Für Informationen in Bezug auf die elektrischen Anschlüsse und die E/A-Anschlüsse siehe das Handbuch des betreffenden Messumformers. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 27: Service
Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 28: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts
Der Anwender muss Elektro- und Elektronikaltgeräte bei einer geeigneten Sammelstelle für das Recycling von elektrischen und elektronischen Altgeräten abgeben oder die Geräte an unsere Niederlassung vor Ort oder an einen bevollmächtigten Vertreter zurücksenden. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 29: Technische Daten
Angeregtes Messgerät ohne Durchfluss 1 Messrohre 2 Schwingungsrichtung 3 Sinuskurve Wenn das Messgerät angeregt wird, lässt die Erregerspule die Messrohre vibrieren, wodurch eine Sinuskurve 3 erzeugt wird. Diese Sinuskurve wird von zwei Sensoren überwacht. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... - Seite 30 Phasenverschiebung in der Sinuskurve, der von den beiden Sensoren erfasst wird. Diese Phasenverschiebung ist direkt proportional zum Massedurchfluss. Die Dichtemessung erfolgt anhand der Auswertung der Schwingungsfrequenz und die Temperaturmessung mithilfe eines Pt500-Sensors. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
-
Seite 31: Technische Daten
Besser als 0,2% vom Messwert ±Nullpunktstabilität Wiederholbarkeit Nullpunktstabilität Nullpunktstabilität Nullpunktstabilität Nullpunktstabilität Nennweite 0,65 kg/h / 0,024 lb/min 2,70 kg/h / 0,099 lb/min 8,00 kg/h / 0,294 lb/min 17,00 kg/h / 0,625 lb/min 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... - Seite 32 Weitere Informationen erhalten Sie vom Hersteller. Kompakt Ausführung mit -40...+55°C / -40…+130°F Messumformer aus Edelstahl Getrennte Ausführungen -40...+65°C / -40…+149°F Prozesstemperatur Prozesstemperatur Prozesstemperatur Prozesstemperatur Flanschanschluss -40…+130°C / -40…+266°F Hygieneanschluss -40…+130°C / -40…+266°F www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
- Seite 33 ½...3" / ASME 150…600 15...80A / 10...20K Hygienisch Hygienisch Hygienisch Hygienisch Tri-clover 1...3" Tri-clamp DIN 32676 DN25...80 Tri-clamp ISO 2852 1...3" DIN11864-2 Form A DN25...80 DIN11851 Außengewinde DN25...80 SMS Außengewinde 1...3" 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com...
- Seite 34 II 2(1) D Ex tb [ia Da] IIIC T165°C Db Ex e Anschlussraum I 1/2(1) G Ex de ia [ia Ga] IIC T6..T1 G II 2(1) D Ex tb [ia Da] IIIC T165°C Db www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
-
Seite 35: Atex Temperaturgrenzwerte
T4 - T1 T100 OPTIMASS 1400C - Gehäuse des Messumformers aus Edelstahl - mit oder ohne Heizmantel / Isolierung T125 T3 - T1 T165 T4 - T1 T125 T5 - T1 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 36: Maximale Rohrleitungskräfte (Belastungen An Den Enden)
• Die angezeigten Lasten sind die maximal zulässigen statischen Lasten. Wenn die Lasten zyklisch zwischen Zug und Druck wechseln, müssen diese Lasten reduziert werden. Wenden Sie sich bitte zur Beratung an den Hersteller. www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 37: Druck-/Temperatur-Zuordnung
(Flanschanschlüsse gemäß EN 1092-1) X Temperatur [°C] Y Druck [bar rel. 1 Messrohre und 100 bar 316L druckfestes Gehäuse (PED) rel. 2 63 bar 304L / 316 druckfestes Gehäuse (PED) rel. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... - Seite 38 • DIN-Flanschwerte basieren auf EN 1092-1 2001 Tabelle 18 (1 % Nachweisbelastung) Materialgruppe 14EO • Die ASME Flanschangaben basieren auf ASME B16.5 2003, Tabelle 2, Werkstoffklasse 2.2 • Die JIS Flanschangaben basieren auf JIS 2220: 2001, Tabelle 1, Division 1, Werkstoffklasse 022a www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
- Seite 39 JE NACHDEM, WELCHER NIEDRIGER IST! JE NACHDEM, WELCHER NIEDRIGER IST! JE NACHDEM, WELCHER NIEDRIGER IST! • Der Hersteller empfiehlt, die Dichtungen regelmäßig auszutauschen. Auf diese Weise bleibt die hygienische Integrität der Verbindung erhalten. 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com...
-
Seite 40: Abmessungen Und Gewichte
62,8 Aluminium (getrennt) 11,5 14,5 25,5 51,5 Edelstahl (getrennt) 12,4 15,4 26,4 52,4 Aluminium (kompakt) 36,3 Edelstahl (kompakt) Aluminium (getrennt) Edelstahl (getrennt) 33,8 Abmessungen der Messgeräte 1 Kompakt-Ausführung 2 Getrennte Ausführung www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 41: Allgemeine Abmessungen
11,4 10,2 Abmessung B mm (±5) PN40 PN40 PN40 PN40 DN15 DN25 DN40 DN50 DN80 DN100 PN63 PN63 PN63 PN63 DN50 DN80 PN100 PN100 PN100 PN100 DN15 DN25 DN40 DN50 DN80 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... - Seite 42 JIS 10K JIS 20K JIS 20K JIS 20K JIS 20K Zoll (±0,2) PN40 PN40 PN40 PN40 DN15 19,6 DN25 19,8 DN40 20,2 21,3 27,8 DN50 21,5 33,9 DN80 28,8 34,7 DN100 35,3 www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
- Seite 43 2¨ 30,5 36,4 3¨ 37,2 JIS 10K JIS 10K JIS 10K JIS 10K 27,4 33,3 33,7 JIS 20K JIS 20K JIS 20K JIS 20K 19,3 19,6 20,7 27,5 27,6 33,5 34,2 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com...
-
Seite 44: Namur Abmessungen
6.6.2 NAMUR Abmessungen Die folgenden Baulängen entsprechen NAMUR NE132 mm (±3) PN40 PN40 PN40 PN40 DN15 DN25 DN40 DN80 Zoll (±0,12) PN40 PN40 PN40 PN40 DN15 20,1 DN25 23,6 DN40 28,1 DN80 36,0 www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 45: Hygienische Ausführungen
Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 1" 1½" 2" 3" DIN 11864-2 form A DIN 11864-2 form A DIN 11864-2 form A DIN 11864-2 form A DN25 DN40 DN50 DN80 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... - Seite 46 18,6 1½" 19,8 2" 26,3 3" 32,2 DIN 11864-2 form A DIN 11864-2 form A DIN 11864-2 form A DIN 11864-2 form A DN25 19,9 DN40 22,2 DN50 28,5 DN80 35,3 www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
- Seite 47 SMS Außengewinde SMS Außengewinde 1" 1½" 2" 3" IDF/ISS Außengewinde IDF/ISS Außengewinde IDF/ISS Außengewinde IDF/ISS Außengewinde 1" 1½" 2" 3" RJT Außengewinde RJT Außengewinde RJT Außengewinde RJT Außengewinde 1" 1½" 2" 3" 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com...
- Seite 48 IDF/ISS Außengewinde IDF/ISS Außengewinde IDF/ISS Außengewinde IDF/ISS Außengewinde 1" 19,2 1½" 2" 27,2 3" 32,7 RJT Außengewinde RJT Außengewinde RJT Außengewinde RJT Außengewinde 1" 19,6 1½" 21,4 2" 27,6 3" 33,2 www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de...
-
Seite 49: Ausführung Mit Heizmantel
6.6.4 Ausführung mit Heizmantel Abmessungen [mm] Heizanschlussgröße 12 mm (ERMETO) 115 ±1 142 ±1 206 ±1 254 ±1 Abmessungen [Zoll] ½" (NPTF) Heizanschlussgröße 4,5 ±0,04 5,6 ±0,04 8,1 ±0,04 10 ±0,04 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... -
Seite 50: Spülanschlussoption
TECHNISCHE DATEN OPTIMASS 1400 6.6.5 Spülanschlussoption Abmessungen [mm] 55 ±1,0 65 ±1,0 55 ±1,0 65 ±1,0 Abmessungen [Zoll] 2,2 ±0,04 2,5 ±0,04 2,2 ±0,04 2,5 ±0,04 www.krohne.com 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de... -
Seite 51: Notizen
NOTIZEN OPTIMASS 1400 01/2020 - 4004530202- MA OPTIMASS 1400 R02 de www.krohne.com... - Seite 52 • Temperatur • Druck • Prozessanalyse • Services Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
