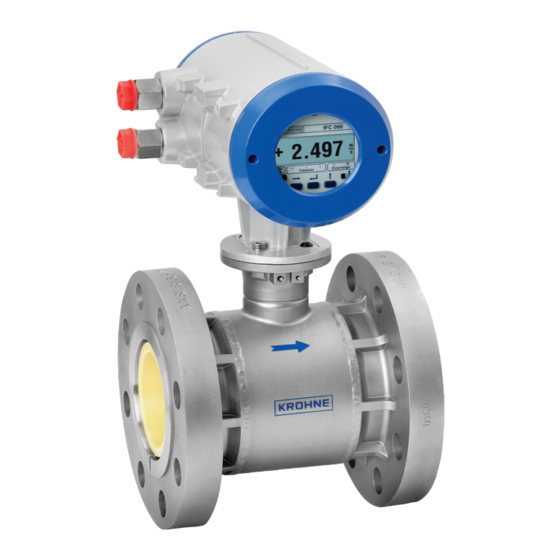

OPTIFLUX 7000
Quick Start
Kapazitiver magnetisch-induktiver Durchfluss-
Messwertaufnehmer

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KROHNE OPTIFLUX 7000

  • Seite 1 OPTIFLUX 7000 Quick Start Kapazitiver magnetisch-induktiver Durchfluss- Messwertaufnehmer...
  • Seite 2: Allgemeine Sicherheitshinweise

    Wenn Sie das Gerät an den Hersteller oder Lieferanten zurücksenden müssen, füllen Sie das auf der CD-ROM enthaltene Formular aus und legen es dem Gerät bei. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung bei KROHNE leider nicht möglich. Beachten Sie die allgemeinen und lokalen elektrischen Sicherheitsanforderungen.
  • Seite 3 OPTIFLUX 7000 Lieferumfang Bestelltes Durchflussmessgerät Schnellstartanleitung Kalibrierzertifikat CD-ROM mit Produktdokumentation Erdungsringe (optional) Sichtprüfung Flow rate Totalizer Overange www.krohne.com...
  • Seite 4: Ein- Und Auslaufstrecken

    OPTIFLUX 7000 Transport Ein- und Auslaufstrecken ≥ 5DN ≥ 2DN 7.30982.11.00...
  • Seite 5 OPTIFLUX 7000 Einbaulage Flanschversatz Flow rate Totalizer Overange ACHTUNG! Max. zulässiger Versatz der Flanschflächen: ≤ 0,5 mm www.krohne.com...
  • Seite 6 OPTIFLUX 7000 T-Stück Flow rate Totalizer Overange ≥ 10DN Schwingungen Flow rate Totalizer Overange Magnetisches Feld Flow rate Totalizer Overange 7.30982.11.00...
  • Seite 7 OPTIFLUX 7000 Krümmer Flow rate Totalizer Overange Flow rate Totalizer Overange Flow rate Totalizer Overange www.krohne.com...
  • Seite 8 OPTIFLUX 7000 Freier Auslauf Flow rate Totalizer Overange Flow rate Totalizer Overange Regelventil Flow rate Totalizer Overange Pumpe Flow Totalizer rate Overange 7.30982.11.00...
  • Seite 9: Umgebungstemperatur

    OPTIFLUX 7000 Erdung Flow Flow Totalizer Totalizer rate Overange rate Overange Metallrohrleitungen, nicht innenbeschichtet. Erdung ohne Erdungsringe Metallrohrleitungen, innenbeschichtet, und nichtleitende Rohrleitungen. Erdung mit Er- dungsringen Temperaturen Prozesstemperatur Prozesstemperatur -20…100°C Umgebungstemperatur Prozesstemperatur ≤ 60°C -25…60°C Prozesstemperatur > 60°C -25…40°C Prozesstemperaturänderung...
  • Seite 10: Anzugsmomente Und Drücke

    OPTIFLUX 7000 Anzugsmomente und Drücke Nennweite Druckstufe Schrauben Max. Anzugsmoment [Nm] PN 40 4 x M 12 73,5 PN 40 4 x M 16 PN 40 4 x M 16 PN 40 4 x M 16 PN 16 4 x M 16...
  • Seite 11 OPTIFLUX 7000 HINWEIS! Verwenden Sie Edelstahlschrauben der Klasse A2 / 6.9 Ziehen Sie die Schrauben in vorgeschriebener Reihenfolge fest: 1+2 (innen), 3+4 (außen), 5+6 (innen), 7+8 (außen). Siehe Abbildung. INFORMATION! Dichtungen: Sie erhalten mit dem Gerät 4 PTFE-Dichtungen (2 zur Verwendung beim Einbau, 2 als Ersatz oder bei Verwendung von Erdungsringen).
  • Seite 12 OPTIFLUX 7000 Kontakt KROHNE Altometer KROHNE Altometer KROHNE Altometer KROHNE Altometer Kerkeplaat 12 3313 LC Dordrecht Postbus 110 3300 AC Dordrecht, Niederlande www.krohne.com 7.30982.11.00...
