KROHNE OPTIMASS 6000 Handbuch Seite 29

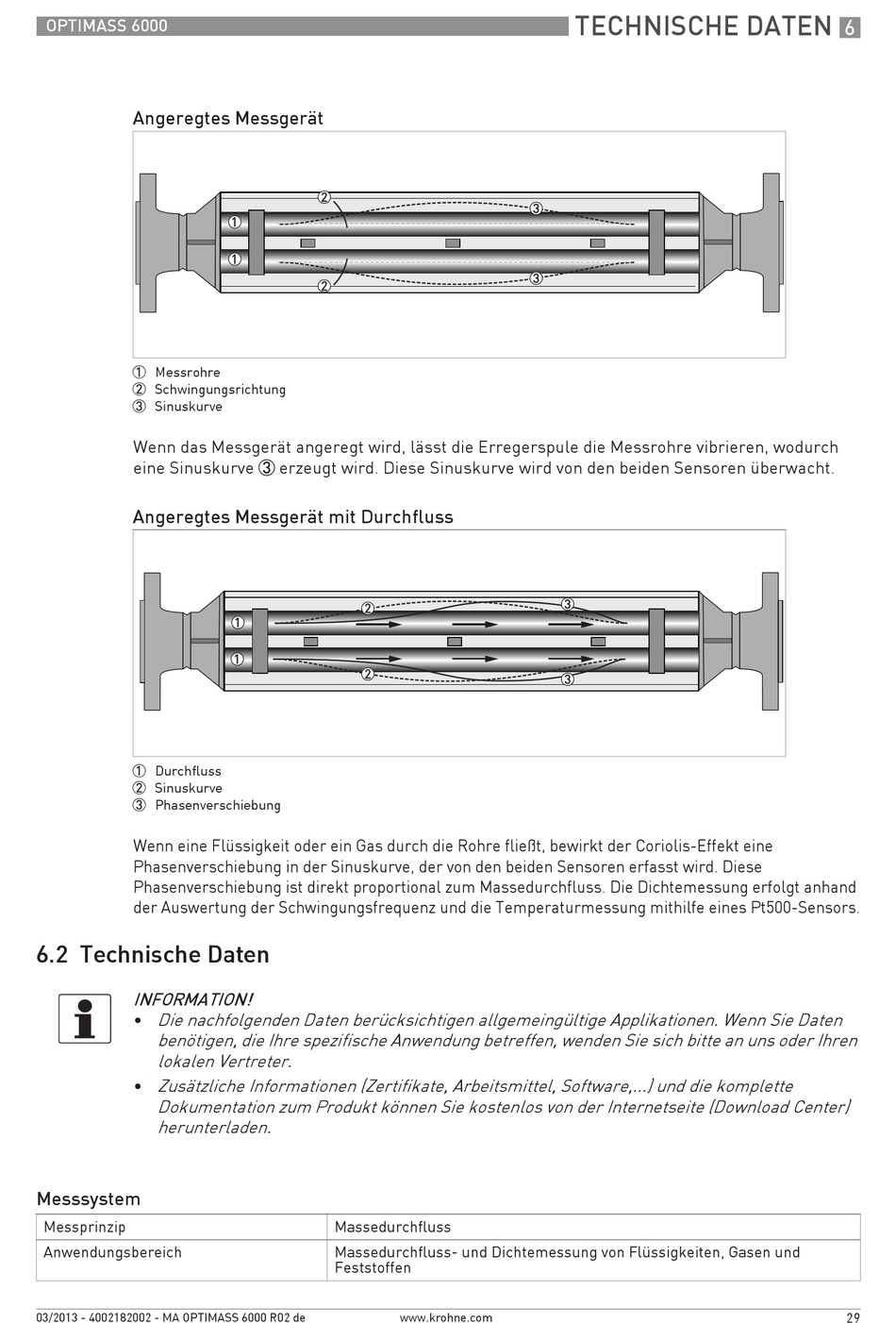

OPTIMASS 6000
Angeregtes Messgerät
1 Messrohre
2 Schwingungsrichtung
3 Sinuskurve
Wenn das Messgerät angeregt wird, lässt die Erregerspule die Messrohre vibrieren, wodurch
eine Sinuskurve 3 erzeugt wird. Diese Sinuskurve wird von den beiden Sensoren überwacht.
Angeregtes Messgerät mit Durchfluss
1 Durchfluss
2 Sinuskurve
3 Phasenverschiebung
Wenn eine Flüssigkeit oder ein Gas durch die Rohre fließt, bewirkt der Coriolis-Effekt eine
Phasenverschiebung in der Sinuskurve, der von den beiden Sensoren erfasst wird. Diese
Phasenverschiebung ist direkt proportional zum Massedurchfluss. Die Dichtemessung erfolgt anhand
der Auswertung der Schwingungsfrequenz und die Temperaturmessung mithilfe eines Pt500-Sensors.
6.2 Technische Daten
INFORMATION!
Die nachfolgenden Daten berücksichtigen allgemeingültige Applikationen. Wenn Sie Daten
•
benötigen, die Ihre spezifische Anwendung betreffen, wenden Sie sich bitte an uns oder Ihren
lokalen Vertreter.
Zusätzliche Informationen (Zertifikate, Arbeitsmittel, Software,...) und die komplette
•
Dokumentation zum Produkt können Sie kostenlos von der Internetseite (Download Center)
herunterladen.
Messsystem
Messprinzip
Anwendungsbereich
03/2013 - 4002182002 - MA OPTIMASS 6000 R02 de
Massedurchfluss
Massedurchfluss- und Dichtemessung von Flüssigkeiten, Gasen und
Feststoffen
www.krohne.com
TECHNISCHE DATEN
6
29
