OPTIMASS 6000

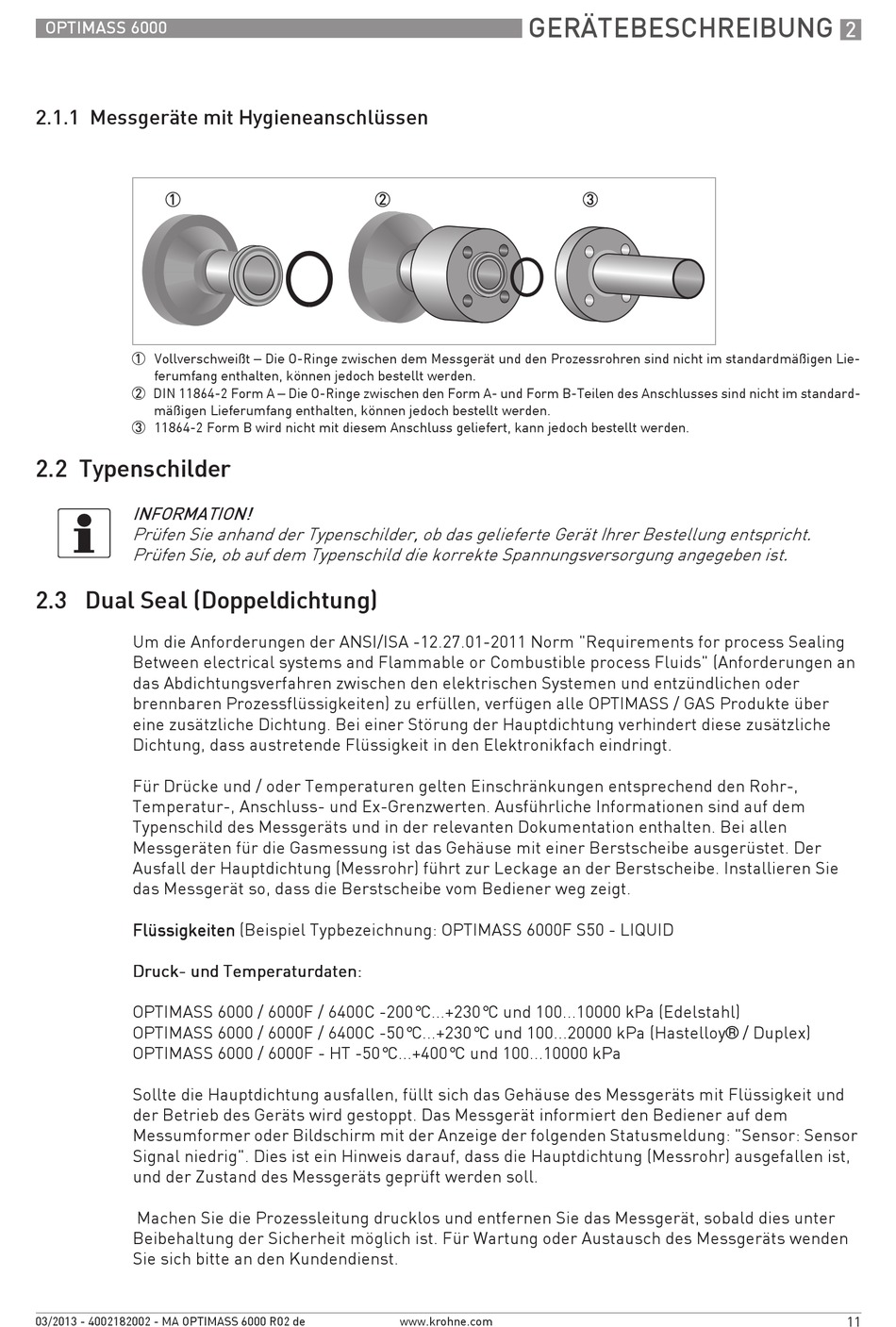

2.1.1 Messgeräte mit Hygieneanschlüssen
1 Vollverschweißt – Die O-Ringe zwischen dem Messgerät und den Prozessrohren sind nicht im standardmäßigen Lie-
ferumfang enthalten, können jedoch bestellt werden.
2 DIN 11864-2 Form A – Die O-Ringe zwischen den Form A- und Form B-Teilen des Anschlusses sind nicht im standard-
mäßigen Lieferumfang enthalten, können jedoch bestellt werden.
3 11864-2 Form B wird nicht mit diesem Anschluss geliefert, kann jedoch bestellt werden.

2.2 Typenschilder

INFORMATION!
Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht.
Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist.

2.3 Dual Seal (Doppeldichtung)

Um die Anforderungen der ANSI/ISA -12.27.01-2011 Norm "Requirements for process Sealing
Between electrical systems and Flammable or Combustible process Fluids" (Anforderungen an
das Abdichtungsverfahren zwischen den elektrischen Systemen und entzündlichen oder
brennbaren Prozessflüssigkeiten) zu erfüllen, verfügen alle OPTIMASS / GAS Produkte über
eine zusätzliche Dichtung. Bei einer Störung der Hauptdichtung verhindert diese zusätzliche
Dichtung, dass austretende Flüssigkeit in den Elektronikfach eindringt.
Für Drücke und / oder Temperaturen gelten Einschränkungen entsprechend den Rohr-,
Temperatur-, Anschluss- und Ex-Grenzwerten. Ausführliche Informationen sind auf dem
Typenschild des Messgeräts und in der relevanten Dokumentation enthalten. Bei allen
Messgeräten für die Gasmessung ist das Gehäuse mit einer Berstscheibe ausgerüstet. Der
Ausfall der Hauptdichtung (Messrohr) führt zur Leckage an der Berstscheibe. Installieren Sie
das Messgerät so, dass die Berstscheibe vom Bediener weg zeigt.
Flüssigkeiten Flüssigkeiten (Beispiel Typbezeichnung: OPTIMASS 6000F S50 - LIQUID
Flüssigkeiten Flüssigkeiten
Druck- und Temperaturdaten: Druck- und Temperaturdaten: Druck- und Temperaturdaten: Druck- und Temperaturdaten:
OPTIMASS 6000 / 6000F / 6400C -200°C...+230°C und 100...10000 kPa (Edelstahl)
OPTIMASS 6000 / 6000F / 6400C -50°C...+230°C und 100...20000 kPa (Hastelloy® / Duplex)
OPTIMASS 6000 / 6000F - HT -50°C...+400°C und 100...10000 kPa
Sollte die Hauptdichtung ausfallen, füllt sich das Gehäuse des Messgeräts mit Flüssigkeit und
der Betrieb des Geräts wird gestoppt. Das Messgerät informiert den Bediener auf dem
Messumformer oder Bildschirm mit der Anzeige der folgenden Statusmeldung: "Sensor: Sensor
Signal niedrig". Dies ist ein Hinweis darauf, dass die Hauptdichtung (Messrohr) ausgefallen ist,
und der Zustand des Messgeräts geprüft werden soll.
Machen Sie die Prozessleitung drucklos und entfernen Sie das Messgerät, sobald dies unter
Beibehaltung der Sicherheit möglich ist. Für Wartung oder Austausch des Messgeräts wenden
Sie sich bitte an den Kundendienst.
