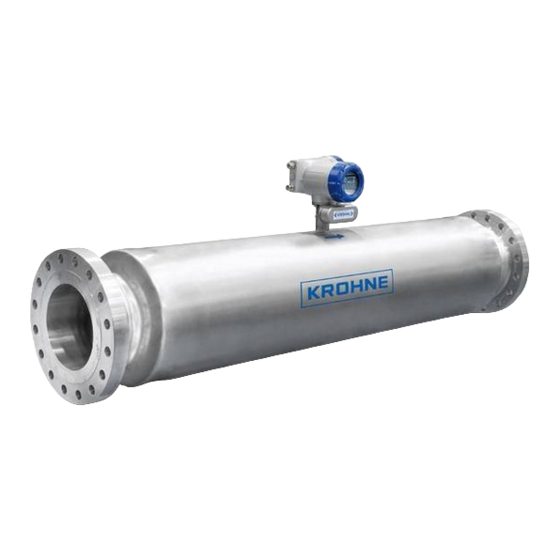

KROHNE OPTIMASS 2000 Handbuch
Vorschau ausblenden Andere Handbücher für OPTIMASS 2000:

Werbung

OPTIMASS 2000
OPTIMASS 2000
OPTIMASS 2000
OPTIMASS 2000
Messwertaufnehmer für große Durchflussmengen
Software-Revision:
V2.2.xx
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messumformers.
© KROHNE 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de
Handbuch
Handbuch
Handbuch
Handbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KROHNE OPTIMASS 2000

  • Seite 1 OPTIMASS 2000 OPTIMASS 2000 OPTIMASS 2000 Handbuch Handbuch Handbuch Handbuch Messwertaufnehmer für große Durchflussmengen Software-Revision: V2.2.xx Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 2 IMPRESSUM :::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2010 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...
  • Seite 3: Inhaltsverzeichnis

    3.4.10 Heizung und Isolierung ....................... 24 3.4.11 Spülanschlüsse ........................25 3.4.12 Berstcheiben ........................26 3.4.13 Nullpunktkalibrierung ......................26 3.4.14 Sonnenschutz........................27 4 Elektrische Anschlüsse 4.1 Sicherheitshinweise ....................... 28 4.2 Elektrische Anschlüsse und E/A-Anschlüsse..............28 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 4 6.3 Messgenauigkeit......................38 6.4 Druck-/Temperatur-Zuordnung ..................39 6.5 Abmessungen und Gewichte..................41 6.5.1 Flanschausführungen ......................41 6.5.2 Hygienische Ausführungen....................45 6.5.3 Ausführung mit Heizmantel....................47 6.5.4 Spülanschlussoption......................48 7 Notizen www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 5: Sicherheitshinweise

    Das Gerät entspricht den folgenden EG-Richtlinien: • EMV Richtlinie 2004/108/EG • ATEX Richtlinie 94/9/EG • Niederspannungsrichtlinie 2006/95/EG • Druckgeräterichtlinie 97/23/EG Das Gerät verfügt über die Konformitätsbescheinigung des Herstellers und ist mit dem CE- Kennzeichen ausgestattet. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 6: Zugehörige Dokumente

    SICHERHEITSHINWEISE OPTIMASS 2000 1.4 Zugehörige Dokumente Dieses Handbuch muss gemeinsam mit den relevanten Dokumenten in Bezug auf folgende Aspekte gelesen werden: • Explosionsgefährdete Bereiche • Kommunikation • Konzentration • Korrosion www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 7: Druckgeräterichtlinie (Ped)

    Wenn Sie den Verdacht haben, dass eine Störung des Hauptmessrohres vorliegt, machen Sie das Messgerät drucklos und nehmen Sie es außer Betrieb, sobald dies unter Beibehaltung der Sicherheit möglich ist. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 8: Sicherheitshinweise Des Herstellers

    Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, in jeder Weise und zu jedem Zeitpunkt, gleich aus welchem Grund, unangekündigt zu ändern und ist in keiner Weise für mögliche Folgen derartiger Änderungen haftbar. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 9: Produkthaftung Und Garantie

    Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 10: Sicherheitszeichen Und Verwendete Symbole

    Dieses Symbol verweist auf alle wichtigen Konsequenzen aus den vorangegangenen Aktionen. 1.7 Sicherheitshinweise für den Betreiber VORSICHT! Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal vorgenommen werden. Die regionalen Arbeitsschutz- und Sicherheitsvorschriften sind unbedingt einzuhalten. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 11: Gerätebeschreibung

    Wenn Ihr Messgerät mit Flanschanschlüssen ausgestattet ist, ist die Flanschspezifikation an der Außenkante des Flansches aufgeprägt. Stellen Sie sicher, dass die Spezifikation am Flansch mit der Spezifikation Ihrer Bestellung übereinstimmt. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 12: Messgeräte Mit Hygieneanschlüssen

    Druck- und Temperaturdaten: Druck- und Temperaturdaten: OPTIMASS 2000 / 2300 / 2010 -45°C...+130°C und 100...14000 kPa Sollte die Hauptdichtung ausfallen, füllt sich das Gehäuse des Messgeräts mit Flüssigkeit und der Betrieb des Geräts wird gestoppt. Das Gerät schaltet nun in den <Inbetriebnahme>-Modus und zeigt auf der Anzeige des Messumformers oder der Steuerung einen Diagnosefehler an.
  • Seite 13 Druck- / Temperaturdaten: Druck- / Temperaturdaten: Druck- / Temperaturdaten: OPTIMASS 2000 / 2300 / 2010 -45°C...+130°C and 500...15000 kPa Für Drücke und / oder Temperaturen können weitere Einschränkungen entsprechend den Rohr- , Temperatur-, Anschluss- und Ex-Grenzwerten gelten. Ausführliche Informationen sind auf dem Typenschild des Messgeräts und in der relevanten Dokumentation enthalten.
  • Seite 14: Temperaturdifferenz Und Temperaturschock

    Dichte und der Massedurchflusskalibrierung kommen. Wiederholte Temperaturschocks können auch zu einem vorzeitigen Ausfall des Messgeräts führen! Größere Temperaturschocks sind jedoch bei niedrigeren Betriebsdrücken möglich. Für detaillierte Informationen wenden Sie sich bitte an Ihren örtlichen Vertreter. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 15: Installation

    • Messgerät trocken und staubfrei lagern. • Vermeiden Sie direkte Sonneneinstrahlung. • Lagern Sie das Messgerät in seiner Originalverpackung. • Die Umgebungstemperatur darf nicht unter -50°C / -58°F oder über +85°C / +185°F liegen. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 16: Handhabung

    2 Heben Sie das Messgerät NICHT mit dem Trageriemen um den äußeren Zylinder an. 3 Heben Sie das Messgerät NICHT an den Löchern für die Flanschschrauben an. 4 Heben Sie das Messgerät NICHT am Gehäuse des Messumformers oder am Fuß der Elektronik an. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 17 2 Stellen Sie das Messgerät IN KEINEM FALL ohne Stützblöcke (oder ähnliche Vorrichtungen) auf. 1 Wenn es nicht abgestützt wird, kann es umkippen. 2 Dies kann schwere Schäden am Messgerät oder Verletzungen des Personals zur Folge haben. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 18: Einbaubedingungen

    1 Stützen Sie grundsätzlich das Gehäuse ab. 2 Verwenden Sie NICHT die Prozessrohre zum Abstützen des Messgerätgewichts. Die bei Messgeräten mit Hygienean- schlüssen üblichen dünnen Rohrwände sind nicht darauf ausgelegt, das Gewicht des Messgeräts zu tragen. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 19: Montage Des Messgeräts

    6 Vermeiden Sie es, das Messgerät vertikal mit Durchflussrichtung von oben nach unten einzubauen, um den Siphon-Effekt zu ver- meiden. Wenn das Messgerät auf diese Weise eingebaut werden muss, installieren Sie eine Messblende oder ein Regelventil nach dem Messgerät, um den Gegendruck beizubehalten. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 20: Seitliche Montage

    In Reihe installierte Messgeräte INFORMATION! Bei der Installation in Reihe wird dringend ein gleich bleibender Durchmesser des Prozessrohres empfohlen. Für weitere Informationen wenden Sie sich bitte an den Hersteller. Parallel installierte Messgeräte www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 21: Flanschanschlüsse

    Ergebnis zu erzielen. 3.4.6 Maximale Rohrleitungskräfte (Belastungen an den Enden) An den Enden von Masse-Durchflussmessgeräten kann eine maximale (negative oder positive) Kraft anliegen. In der nachstehenden Tabelle sind die zulässigen Kräfte angegeben. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 22: Rohrreduzierungen

    Sie sich zur Beratung bitte an den Hersteller. 3.4.7 Rohrreduzierungen Vermeiden Sie extreme und sprunghafte Veränderungen des Rohrdurchmessers. Verwenden Sie im Falle von großen Unterschieden zwischen dem Rohrdurchmesser und den Messgerätflanschen passende Rohrreduzierungen. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 23: Flexible Anschlüsse

    Messgerät komplett mit der Reinigungsflüssigkeit gefüllt wird. • Die Prozessanschlüsse und Dichtungen MÜSSEN den Angaben in der EHEDG-Dokumentation entsprechen. Der Hersteller empfiehlt darüber hinaus, die EHEDG-Empfehlung Nummer 8 "HYGIENIC EQUIPMENT DESIGN CRITERIA" (www.ehedg.org) zu konsultieren. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 24: Heizung Und Isolierung

    Wenn das Messgerät mit einem Heizmantel bestellt wurde, wird es mit NPT-, Ermeto- oder Flanschanschlüssen geliefert. Anschluss / Verwendung des Heizmantels • Schließen Sie den Heizmantel mit verstärkten Schläuchen an die Wärmequelle an. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 25: Spülanschlüsse

    Wenn Sie den Verdacht haben, dass eine Störung des Hauptmessrohres vorliegt, machen Sie das Messgerät drucklos und nehmen Sie es außer Betrieb, sobald dies unter Beibehaltung der Sicherheit möglich ist. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 26: Berstcheiben

    1 Wenn das Messgerät vertikal eingebaut wurde, installieren Sie für die Nullpunktkalibrierung Absperrventile an den Seiten des Messgeräts. 2 Wenn der Durchfluss nicht unterbrochen werden kann, installieren Sie für die Nullpunktkalibrierung eine Bypass-Lei- tung. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 27: Sonnenschutz

    INSTALLATION OPTIMASS 2000 3.4.14 Sonnenschutz Das Messgerät MUSS vor direkter Sonneneinstrahlung geschützt werden. 1 Horizontal installation 2 Vertical installation 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 28: Elektrische Anschlüsse

    Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 4.2 Elektrische Anschlüsse und E/A-Anschlüsse Für Informationen in Bezug auf die elektrischen Anschlüsse und die E/A-Anschlüsse siehe das Handbuch des betreffenden Messumformers. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 29: Service

    Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 30: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts

    Wir bestätigen hiermit, dass bei der Rücklieferung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch Messstoffreste ausgeht! Datum: Unterschrift: Stempel: 5.4 Entsorgung VORSICHT! Für die Entsorgung sind die landesspezifischen Vorschriften einzuhalten. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 31: Technische Daten

    1 Messrohre 2 Schwingungsrichtung 3 Sinuskurve Wenn das Messgerät angeregt wird, lässt die Erregerspule die Messrohre vibrieren, wodurch eine Sinuskurve 3 erzeugt wird. Diese Sinuskurve wird von zwei Sensoren überwacht. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 32 Phasenverschiebung in der Sinuskurve, der von den beiden Sensoren erfasst wird. Diese Phasenverschiebung ist direkt proportional zum Massedurchfluss. Die Dichtemessung erfolgt anhand der Auswertung der Schwingungsfrequenz und die Temperaturmessung mithilfe eines Pt500-Sensors. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 33: Technische Daten

    Einfluss von Prozessdruck-Abweichung auf Nullpunkt des Messwertaufnehmers Einfluss von Prozessdruck-Abweichung auf Nullpunkt des Messwertaufnehmers Edelstahl 0,0002% des max. Durchflusses pro 1 bar / 0,0000014% des max. rel. Durchflusses pro 1 psi rel. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 34 Einfluss von Prozessdruck-Abweichung auf Nullpunkt des Messwertaufnehmers Einfluss von Prozessdruck-Abweichung auf Nullpunkt des Messwertaufnehmers Edelstahl 0,0002% des max. Durchflusses pro 1 bar / 0,0000014% des max. rel. Durchflusses pro 1 psi rel. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 35 Stromverbrauch etc. finden Sie in den technischen Daten für den jeweiligen Messumformer. E/A (Eingänge/Ausgänge) Ausführliche Informationen über die E/A-Optionen einschließlich Datenströme und Protokolle finden Sie in den technischen Daten für den jeweiligen Messumformer. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 36 OPTIMASS 2000 / 2010C OPTIMASS 2000 / 2010C II 2 G Ex ib IIC T6…T1 OPTIMASS 2000 / 2010C OPTIMASS 2000 / 2010C II 2 D Ex ibD 21 T165 °C www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 37 32 bar 150kN 280kN 400kN rel. 80 bar 60kN 50kN 50kN rel. 115 bar rel. Hygienisch (alle Anschlüsse) Hygienisch (alle Anschlüsse) Hygienisch (alle Anschlüsse) Hygienisch (alle Anschlüsse) 130°C 10 bar rel. 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 38: Messgenauigkeit

    Y Messfehler [%] Messfehler Der Messfehler ergibt sich aus der Kombination von Genauigkeit und Nullpunktstabilität. Referenzbedingungen Produkt Wasser Temperatur +20°C / +68°F Betriebsdruck 1 bar / 14,5 psi rel. rel. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 39: Druck-/Temperatur-Zuordnung

    Druck / Temperaturzuordnung, alle Nennweiten, metrisch (Flanschanschlüsse gemäß EN 1092-1) X Temperatur [°C] Y Druck [bar rel. 1 Messrohr PED Zertifizierung 2 Messrohr FM Zertifizierung 3 Messrohr CRN & CSA Zertifizierung 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 40 JE NACHDEM, WELCHER NIEDRIGER IST! JE NACHDEM, WELCHER NIEDRIGER IST! • Der Hersteller empfiehlt, die Dichtungen regelmäßig zu ersetzen. Auf diese Weise wird eine stets einwandfreie Hygiene des Anschlusses gewährleistet. www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 41: Abmessungen Und Gewichte

    211,5 444,5 Edelstahl (kompakt) 90,1 216,8 449,8 Aluminium (getrennt) 80,8 207,5 440,5 Edelstahl (getrennt) 81,7 208,4 441,4 Gewicht [lbs] S100 S150 S250 Aluminium (kompakt) Edelstahl (kompakt) Aluminium (getrennt) Edelstahl (getrennt) 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 42 DN250 2030 DN300 2050 PN63 PN63 PN63 PN63 DN100 1336 DN150 1370 1661 DN200 1691 DN250 2070 DN300 2100 PN100 PN100 PN100 PN100 DN100 1360 DN150 1410 1701 DN200 1731 www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 43 JIS 20K JIS 20K JIS 20K JIS 20K 100A 1332 Abmessung B [Zoll] S100 S150 S250 PN40 PN40 PN40 PN40 DN100 51.5 DN150 52.6 DN200 65.5 DN250 80.7 DN300 82.3 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 44 55.2 6" 57.9 69.5 8" 71.2 10" 87.5 12" 88.7 JIS 10K JIS 10K JIS 10K JIS 10K 100A 52.5 JIS 20K JIS 20K JIS 20K JIS 20K 100A 52.5 www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 45: Hygienische Ausführungen

    Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 4" DIN 11864-2 Form A DIN 11864-2 Form A DIN 11864-2 Form A DIN 11864-2 Form A DN100 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 46 50,1 SMS Außengewinde SMS Außengewinde SMS Außengewinde SMS Außengewinde 4" 48,7 IDF/ISS Außengewinde IDF/ISS Außengewinde IDF/ISS Außengewinde IDF/ISS Außengewinde 4" RJT Außengewinde RJT Außengewinde RJT Außengewinde RJT Außengewinde 4" 48,6 www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 47: Ausführung Mit Heizmantel

    28 ±2,0 6,5 ±2,0 Abmessungen [Zoll] S100 S150 S250 Heizanschlussgröße 1" (NPTF) 10 ±0,1 14 ±0,1 17,5 ±0,06 7 ±0,08 9 ±0,08 8,2 ±0,08 1,1 ±0,08 1,1 ±0,08 0,25 ±0,08 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 48: Spülanschlussoption

    OPTIMASS 2000 6.5.4 Spülanschlussoption Abmessungen [mm] S100 S150 S250 70 ±1,0 100 ±1,0 70 ±1,0 100 ±1,0 Abmessungen [Zoll] S100 S150 S250 2,75 ±0,04 4,0 ±0,04 2,75 ±0,04 4,0 ±0,04 www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 49: Notizen

    NOTIZEN OPTIMASS 2000 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 50 NOTIZEN OPTIMASS 2000 www.krohne.com 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de...
  • Seite 51 NOTIZEN OPTIMASS 2000 10/2010 - 4001081501 - MA OPTIMASS 2000 R01 de www.krohne.com...
  • Seite 52 Messsysteme für die Öl- und Gasindustrie • Messsysteme für seegehende Schiffe Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
