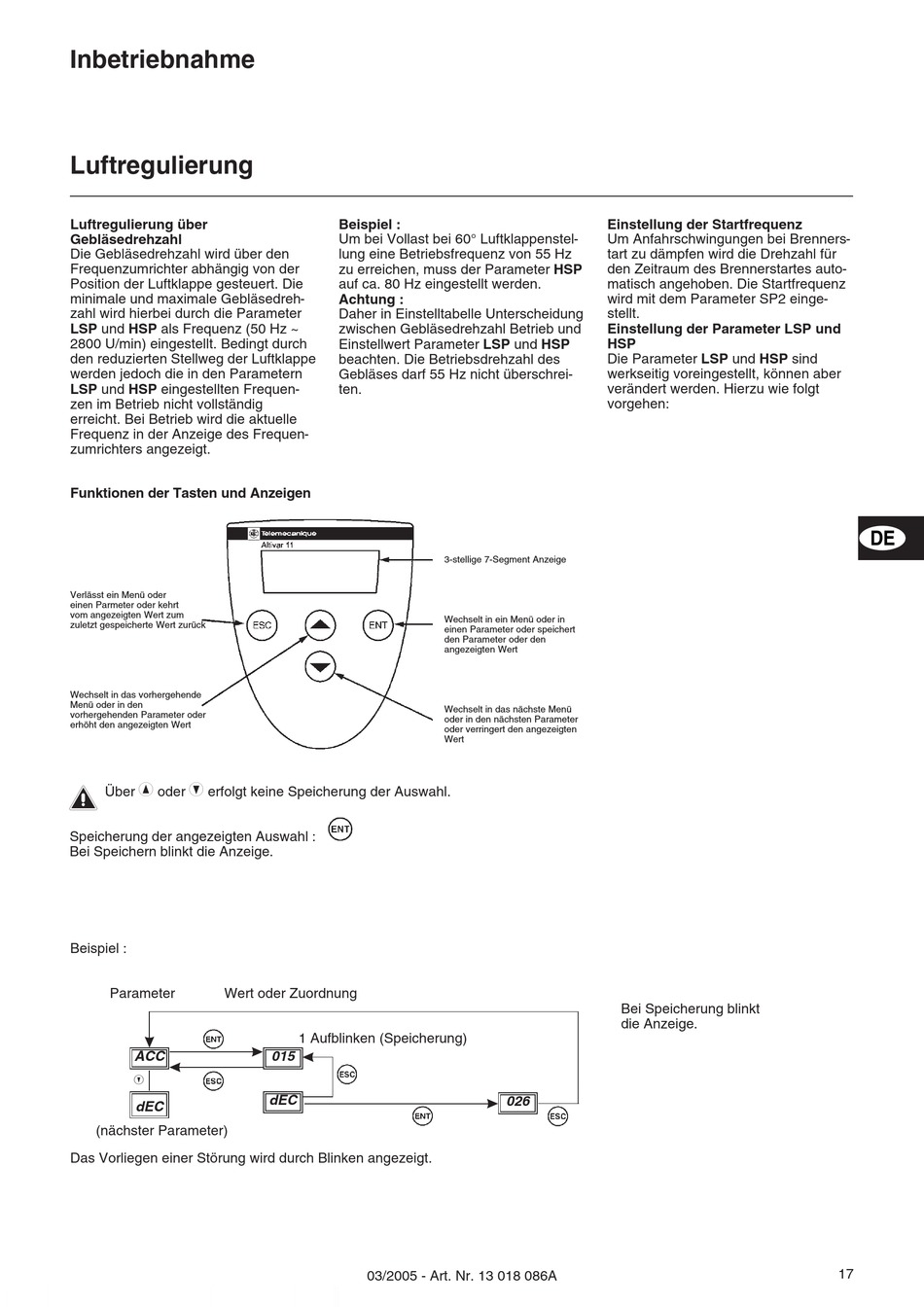

elco Vectron G 04.570 VARIO Betriebsanleitung Seite 17

Inbetriebnahme
Luftregulierung
Luftregulierung über
Gebläsedrehzahl
Die Gebläsedrehzahl wird über den
Frequenzumrichter abhängig von der
Position der Luftklappe gesteuert. Die
minimale und maximale Gebläsedreh-
zahl wird hierbei durch die Parameter
LSP und HSP als Frequenz (50 Hz ~
2800 U/min) eingestellt. Bedingt durch
den reduzierten Stellweg der Luftklappe
werden jedoch die in den Parametern
LSP und HSP eingestellten Frequen-
zen im Betrieb nicht vollständig
erreicht. Bei Betrieb wird die aktuelle
Frequenz in der Anzeige des Frequen-
zumrichters angezeigt.
Funktionen der Tasten und Anzeigen
Verlässt ein Menü oder
einen Parmeter oder kehrt
vom angezeigten Wert zum
zuletzt gespeicherte Wert zurück
Wechselt in das vorhergehende
Menü oder in den
vorhergehenden Parameter oder
erhöht den angezeigten Wert
Über R oder U erfolgt keine Speicherung der Auswahl.
m
Speicherung der angezeigten Auswahl :
Bei Speichern blinkt die Anzeige.
Beispiel :
Parameter Wert oder Zuordnung
ACC
h
dEC
(nächster Parameter)
Das Vorliegen einer Störung wird durch Blinken angezeigt.
Beispiel :
Um bei Vollast bei 60° Luftklappenstel-
lung eine Betriebsfrequenz von 55 Hz
zu erreichen, muss der Parameter HSP
auf ca. 80 Hz eingestellt werden.
Achtung :
Daher in Einstelltabelle Unterscheidung
zwischen Gebläsedrehzahl Betrieb und
Einstellwert Parameter LSP und HSP
beachten. Die Betriebsdrehzahl des
Gebläses darf 55 Hz nicht überschrei-
ten.
1 Aufblinken (Speicherung)
015
dEC
03/2005 - Art. Nr. 13 018 086A
Einstellung der Startfrequenz
Um Anfahrschwingungen bei Brenners-
tart zu dämpfen wird die Drehzahl für
den Zeitraum des Brennerstartes auto-
matisch angehoben. Die Startfrequenz
wird mit dem Parameter SP2 einge-
stellt.
Einstellung der Parameter LSP und
HSP
Die Parameter LSP und HSP sind
werkseitig voreingestellt, können aber
verändert werden. Hierzu wie folgt
vorgehen:
3-stellige 7-Segment Anzeige
Wechselt in ein Menü oder in
einen Parameter oder speichert
den Parameter oder den
angezeigten Wert
Wechselt in das nächste Menü
oder in den nächsten Parameter
oder verringert den angezeigten
Wert
026
Bei Speicherung blinkt
die Anzeige.
DE
17
