GERÄTEBESCHREIBUNG
2

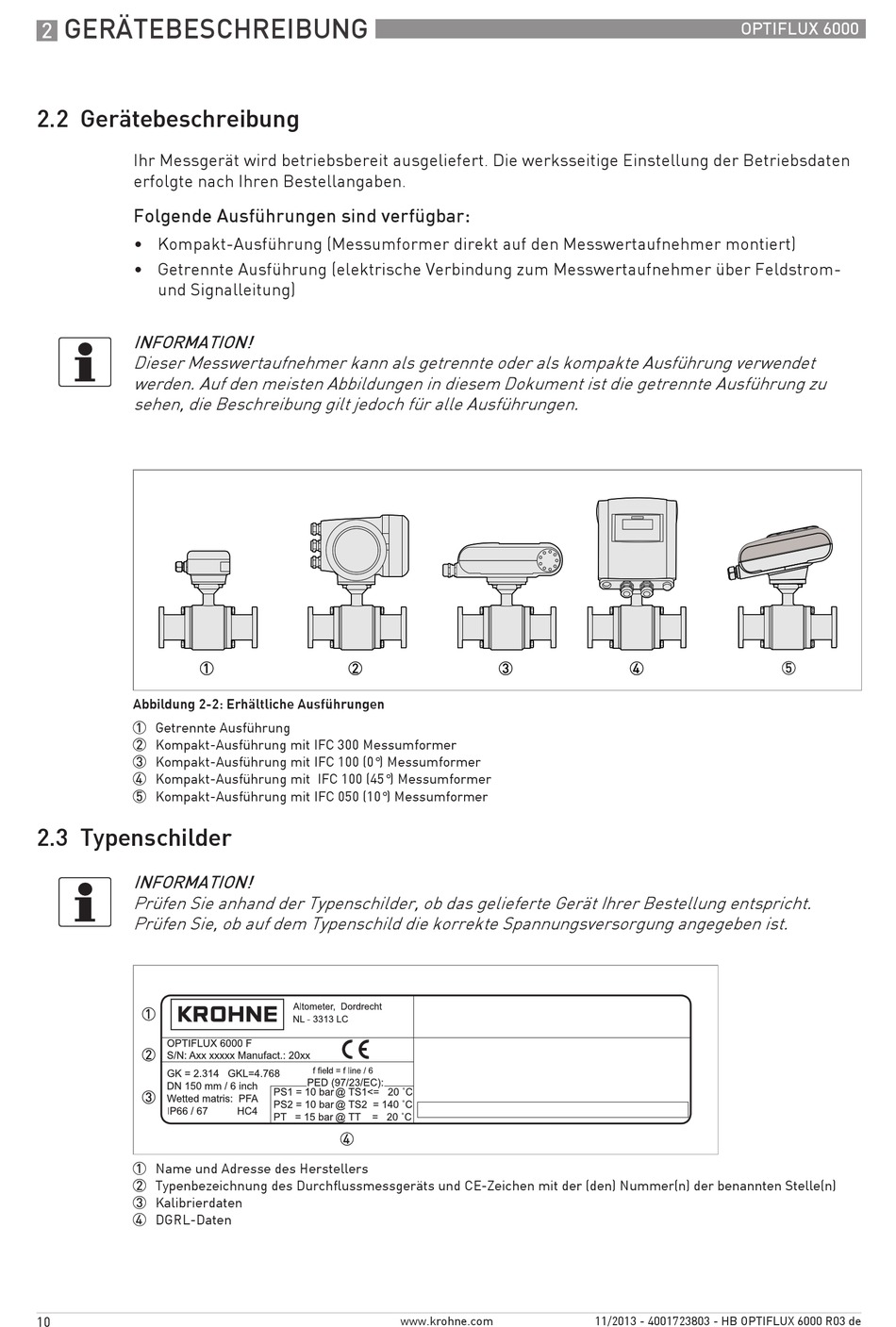

2.2 Gerätebeschreibung
Ihr Messgerät wird betriebsbereit ausgeliefert. Die werksseitige Einstellung der Betriebsdaten
erfolgte nach Ihren Bestellangaben.
Folgende Ausführungen sind verfügbar:
• Kompakt-Ausführung (Messumformer direkt auf den Messwertaufnehmer montiert)
• Getrennte Ausführung (elektrische Verbindung zum Messwertaufnehmer über Feldstrom-
und Signalleitung)
INFORMATION!
Dieser Messwertaufnehmer kann als getrennte oder als kompakte Ausführung verwendet
werden. Auf den meisten Abbildungen in diesem Dokument ist die getrennte Ausführung zu
sehen, die Beschreibung gilt jedoch für alle Ausführungen.
Abbildung 2-2: Erhältliche Ausführungen
1 Getrennte Ausführung
2 Kompakt-Ausführung mit IFC 300 Messumformer
3 Kompakt-Ausführung mit IFC 100 (0°) Messumformer
4 Kompakt-Ausführung mit IFC 100 (45°) Messumformer
5 Kompakt-Ausführung mit IFC 050 (10°) Messumformer

2.3 Typenschilder

INFORMATION!
Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht.
Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist.
1 Name und Adresse des Herstellers
2 Typenbezeichnung des Durchflussmessgeräts und CE-Zeichen mit der (den) Nummer(n) der benannten Stelle(n)
3 Kalibrierdaten
4 DGRL-Daten
10 www.krohne.com
OPTIFLUX 6000
11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de
