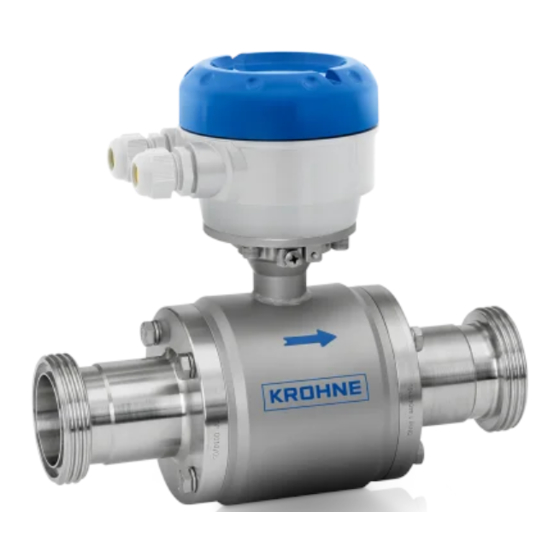

KROHNE OPTIFLUX 6000 Schnellstart

Magnetisch-induktiver messwertaufnehmer für hygiene- und sanitäranwendungen
Vorschau ausblenden Andere Handbücher für OPTIFLUX 6000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000
Magnetisch-induktiver Messwertaufnehmer
für Hygiene- und Sanitäranwendungen
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messumformers.
© KROHNE 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de
Quick Start
Quick Start
Quick Start
Quick Start

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTIFLUX 6000

Inhaltszusammenfassung für KROHNE OPTIFLUX 6000

  • Seite 1 OPTIFLUX 6000 Quick Start Quick Start Quick Start Quick Start Magnetisch-induktiver Messwertaufnehmer für Hygiene- und Sanitäranwendungen Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 2: Inhaltsverzeichnis

    3.1 Sicherheitshinweise ....................... 18 3.2 Erdung ..........................18 3.3 Virtuelle Referenz für IFC 300 (Ausführung C, W und F)..........19 3.4 Anschlussdiagramme..................... 19 4 Technische Daten 4.1 Abmessungen und Gewichte..................20 5 Notizen www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 3: Sicherheitshinweise

    Wenn Sie das Gerät an den Hersteller oder Lieferanten zurücksenden müssen, füllen Sie das • auf der CD-ROM enthaltene Formular aus und legen es dem Gerät bei. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung beim Hersteller leider nicht möglich. 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...

  • Seite 4: Installation

    2 Produktdokumentation 3 Kalibrierzertifikat 4 Signalleitung (nur für getrennte Ausführungen) INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 5: Gerätebeschreibung

    INFORMATION! Produktspezifische Informationen und ausführliche Produktdaten sind über das Web-Tool PICK (Product Information Center KROHNE) abrufbar. Sie finden PICK im Menü "Services" auf der Website KROHNE.com. Folgende Ausführungen sind verfügbar: • Kompakt-Ausführung (Messumformer direkt auf den Messwertaufnehmer montiert) • Getrennte Ausführung (elektrische Verbindung zum Messumformer über Feldstrom- und...

  • Seite 6: Typenschilder (Beispiele)

    5 Herstellungsdatum und Ursprungsland 6 GK-/GKL-Werte (Messwertaufnehmerkonstante), Baugröße (mm/Zoll), Feldfrequenz 7 Nummer der Elektronikrevision (ER) 8 Elektrische Werte, Schutzart und Werkstoffe der medienberührten Teile 9 Daten für DGRL, Typ I/II/III oder SEP www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 7: Lagerung

    Stellen Sie sicher, dass Ihnen alle erforderlichen Werkzeuge zur Verfügung stehen: • Innensechskantschlüssel (4 mm) • Kleiner Schraubendreher • Schlüssel für Kabelverschraubungen • Schlüssel für Wandhalterung (nur getrennte Ausführung) • Drehmomentschlüssel zur Installation des Durchflussmessgeräts in der Rohrleitung 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...

  • Seite 8: Allgemeine Anforderungen

    Lüfter oder Wärmetauscher. Setzen Sie den Messumformer keinen starken Schwingungen aus. • rchflussmessgeräte sind auf Schwingungspegel nach IEC 60068-2-64 geprüft. 2.7.1 Schwingungen Abbildung 2-6: Schwingungen vermeiden 2.7.2 Magnetfeld Abbildung 2-7: Magnetfelder vermeiden www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 9: Einbaubedingungen

    Krümmern: 10 DN INFORMATION! 2-dimensional gebogene Krümmer treten nur in der vertikalen oder oder horizontalen Ebene auf, oder oder 3-dimensional gebogene Krümmer dagegen in der vertikalen und und horizontalen Ebene. 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...

  • Seite 10: T-Stück

    Abbildung 2-10: Abstand hinter einem T-Stück 10 DN 2.8.4 Krümmer Abbildung 2-11: Installation in gebogenen Rohrleitungen > 2° 1 Ablassventil (zum Entleeren der Rohrleitung) Abbildung 2-12: Installation in gebogenen Rohrleitungen www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 11: Freier Auslauf

    1 Ablassventil (zum Entleeren der Rohrleitung) 2.8.6 Regelventil Abbildung 2-14: Installation vor einem Regelventil ; >2° 1 Ablassventil (zum Entleeren der Rohrleitung) 2.8.7 Pumpe Abbildung 2-15: Installation hinter einer Pumpe 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...

  • Seite 12: Entlüftungs- Und Vakuumkräfte

    INSTALLATION OPTIFLUX 6000 2.8.8 Entlüftungs- und Vakuumkräfte Abbildung 2-16: Entlüftung 2 Entlüftungspunkt Abbildung 2-17: Vakuum www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 13: Anforderungen An Die Montage Für Die Selbstentleerung

    10° 3° 40...50 5° 3° 5° 3° 5° 3° 65...80 10° 3° 10° 3° 10° 3° 5° 3° 5° 3° 5° 3° 125...150 10° 3° 10° 3° 1 Auf Anfrage 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...

  • Seite 14: Flanschversatz

    0,5 mm / 0,02" Abbildung 2-19: Flanschversatz 2.8.11 Einbaulage Abbildung 2-20: Einbaulage • Installieren Sie den Messwertaufnehmer in einer Linie mit der Rohrleitungsachse. • Die Flanschdichtflächen müssen zueinander parallel sein. www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 15: Montage

    PN 25 4x M8 PN 25 6x M8 PN 25 6x M8 PN 10 6x M10 PN 10 6x M10 INFORMATION! Maximales Anzugsmoment für Nennweiten kleinere als DN25: 6 Nm 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...

  • Seite 16: Installation Von Anschweißausführungen

    Dichtungen von den Adaptern. • Schrauben Sie die Adapter fest an das Rohr. • Bauen Sie die Dichtung wieder ein und montieren Sie den Messwertaufnehmer, sobald das Rohr abgekühlt ist. www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 17: Temperaturen

    SMS 1145 Flansche an DIN 11864-2A Clamp-Anschluss an ISO 2852 Clamp-Anschluss an DIN 32676 Clamp-Anschluss an Tri- Clamp 1 140°C bei Umgebungstemperatur 40°C 2 284°F bei Umgebungstemperatur 104°F 3 Ohne 3A-Markierung 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...

  • Seite 18: Elektrische Anschlüsse

    Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 3.2 Erdung GEFAHR! Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen. Abbildung 3-1: Erdung www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...

  • Seite 19: Virtuelle Referenz Für Ifc 300 (Ausführung C, W Und F)

    • Größe: DN10 / 3/8" 200 μS/cm • Elektrische Leitfähigkeit: • Elektrodenleitung: max. 50 m / 164 ft, Typ DS 3.4 Anschlussdiagramme INFORMATION! Für die Anschlussdiagramme die Dokumentation des betreffenden Messumformers. 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...

  • Seite 20: Technische Daten

    DIN 11850 (Reihe 2 oder DIN 11866 Reihe A) DIN 11850 (Reihe 2 oder DIN 11866 Reihe A) DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN15 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 2,5...10 www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...
  • Seite 21 TECHNISCHE DATEN OPTIFLUX 6000 DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 20,6 132,6 61,3 61,3 41,8 10,9 66,8 11,2 59,3 18,4 66,3 29,5 64,3 44,3 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...
  • Seite 22 DIN 11851 DIN 11851 DIN 11851 DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN15 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 2,5...10 Rd 28 x 1/8" 53,1 Rd 34 x 1/8" 53,1 www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...
  • Seite 23 Rd 65 x 1/6" 91,3 Rd 78 x 1/6" 93,3 Rd 95 x 1/6" 77,8 Rd 110 x 1/4" 107,8 12,5 Rd 130 x 1/4" 109,3 21,8 10 Auf Anfrage 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...
  • Seite 24 TECHNISCHE DATEN OPTIFLUX 6000 DIN 11864-2A DIN 11864-2A DIN 11864-2A DIN 11864-2A DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 45,8 83,3 83,3 63,8 14,5 122,8 18,6 115,3 28,2 www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...
  • Seite 25 TECHNISCHE DATEN OPTIFLUX 6000 DIN 32676 DIN 32676 DIN 32676 DIN 32676 DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 50,5 41,8 50,5 80,8 80,8 67,8 92,8 12,5 85,3 21,8 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...
  • Seite 26 TECHNISCHE DATEN OPTIFLUX 6000 ISO 2037 7 3 S I I SO 2037 DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN17,2 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 2,5...12 17,2 www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...
  • Seite 27 Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 22,6 20,6 132,6 61,3 61,3 63,5 60,3 41,8 76,1 72,9 66,8 10,8 101,6 97,6 59,3 18,4 114,3 110,3 66,3 29,5 139,7 135,7 64,3 44,3 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...
  • Seite 28 OPTIFLUX 6000 ISO 2852 ISO 2852 ISO 2852 ISO 2852 DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN17,2 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [Zoll] [kg] 2,5...10 1/10"...3/8" 51,6 17,2 1/2" 51,6 www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...
  • Seite 29 50,5 41,8 1,5" 35,6 50,5 87,8 2" 48,6 87,8 63,5 2,5" 60,3 77,5 68,3 76,1 3" 72,9 93,3 11,2 101,6 4" 97,6 85,8 19,1 114,3 5" 110,3 139,7 6" 135,7 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...
  • Seite 30 OPTIFLUX 6000 Tri Clamp Tri Clamp Tri Clamp Tri Clamp DN1/10...1/2" Schraubadapter Nennweite Abmessungen [Zoll] Gewicht Adapter Durchflussmessgerät [kg] 1/10"...3/8" 0,37 0,98 1,97 5,59 1,73 1/2" 0,62 0,98 1,97 5,59 1,73 www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...
  • Seite 31 3" 2,85 3,54 3,68 13,11 7,52 5,98 12,5 4" 3,83 4,68 3,38 13,11 9,53 7,99 21,8 5" 4,78 5,69 3,54 14,43 10,20 8,62 6" 5,78 6,57 3,62 14,80 11,57 10,00 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...
  • Seite 32 SMS 1146 Adapter SMS 1146 Adapter DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN15 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] Rd 40-6 Rd 40-6 Rd 40-6 Rd 40-6 Rd 40-6 www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...
  • Seite 33 Gewicht Adapter Durchflussmessgerät [kg] 22,6 Rd 40-6 28,1 147,6 35,5 Rd 60-6 48,6 Rd 70-6 84,3 63,5 60,3 Rd 85-6 69,8 72,9 Rd 98-6 99,8 12,1 97,6 Rd 132-6 21,9 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...

  • Seite 34: Notizen

    NOTIZEN OPTIFLUX 6000 www.krohne.com 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de...
  • Seite 35 NOTIZEN OPTIFLUX 6000 02/2019 - 4002945803 - QS OPTIFLUX 6000 R08 de www.krohne.com...
  • Seite 36 • Temperatur • Druck • Prozessanalyse • Services Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
