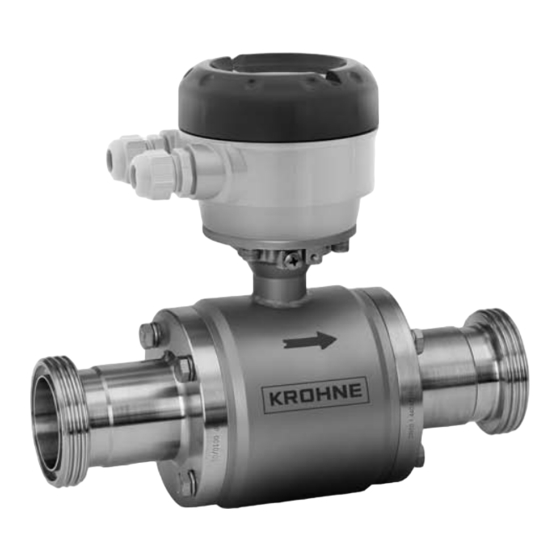

Magnetisch-induktiver Messwertaufnehmer
für Hygiene- und Sanitäranwendungen
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messumformers.
© KROHNE 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de
Quick Start
Quick Start
Quick Start
Quick Start
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTIFLUX 6000 Quickstart DE

Inhaltszusammenfassung für KROHNE OPTIFLUX 6000 Quickstart DE

  • Seite 1 OPTIFLUX 6000 Quick Start Quick Start Quick Start Quick Start Magnetisch-induktiver Messwertaufnehmer für Hygiene- und Sanitäranwendungen Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...

  • Seite 2: Inhaltsverzeichnis

    3.2 Erdung ..........................16 3.3 Virtuelle Referenz für IFC 300 (Ausführung C, W und F ) ..........17 3.4 Anschlussdiagramme..................... 17 4 Technische Daten 4.1 Abmessungen und Gewichte..................18 5 Notizen www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...

  • Seite 3: Sicherheitshinweise

    Wenn Sie das Gerät an den Hersteller oder Lieferanten zurücksenden müssen, füllen Sie das • auf der CD-ROM enthaltene Formular aus und legen es dem Gerät bei. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung beim Hersteller leider nicht möglich. 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...

  • Seite 4: Installation

    Prüfen Sie die Packliste, um festzustellen, ob Sie Ihre Bestellung komplett erhalten haben. Abbildung 2-1: Lieferumfang 1 Bestelltes Durchflussmessgerät 2 Produktdokumentation 3 Kalibrierzertifikat 4 CD-ROM mit Produktdokumentation 5 Erdungsringe (optional) 6 Signalleitung (nur für getrennte Ausführungen) www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...

  • Seite 5: Gerätebeschreibung

    1 Getrennte Ausführung 2 Kompakt-Ausführung mit IFC 300 Messumformer 3 Kompakt-Ausführung mit IFC 100 (0°) Messumformer 4 Kompakt-Ausführung mit IFC 100 (45°) Messumformer 5 Kompakt-Ausführung mit IFC 050 (10°) Messumformer 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...

  • Seite 6: Typenschilder

    • Das Messgerät nicht am Messumformergehäuse anheben. • Benutzen Sie keine Transportketten. • Verwenden Sie bei Flanschgeräten für den Transport Tragriemen. Legen Sie diese um beide Prozessanschlüsse. Abbildung 2-3: Transport www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...

  • Seite 7: Voraussetzungen Vor Der Installation

    Setzen Sie den Messumformer keinen starken Schwingungen aus. Die • Durchflussmessgeräte sind auf Schwingungspegel gemäß IEC 68-2-64 geprüft. 2.7.1 Schwingungen Abbildung 2-4: Schwingungen vermeiden 2.7.2 Magnetfeld Abbildung 2-5: Magnetfelder vermeiden 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...

  • Seite 8: Einbaubedingungen

    Abbildung 2-7: 2- und 3-dimensional gebogene Krümmer vor dem Durchflussmessgerät 1 2-dimensional gebogene Krümmer: ≥ 5 DN, 3-dimensionale Krümmer: ≥ 10 DN 2.8.3 T-Stücken Abbildung 2-8: Abstand nach T-Stücken 1 ≥ 10 DN www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...

  • Seite 9: Krümmer

    INSTALLATION OPTIFLUX 6000 2.8.4 Krümmer Abbildung 2-9: Installation in gebogenen Rohrleitungen Abbildung 2-10: Installation in gebogenen Rohrleitungen 2.8.5 Freier Auslauf Abbildung 2-11: Installation vor einem freien Auslauf 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...

  • Seite 10: Pumpe

    OPTIFLUX 6000 2.8.6 Pumpe Abbildung 2-12: Installation nach einer Pumpe 2.8.7 Regelventil Abbildung 2-13: Installation vor einem Regelventil 2.8.8 Entlüftungs- und Vakuumkräfte Abbildung 2-14: Entlüftung 1 ≥ 5 m 2 Entlüftungspunkt www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...

  • Seite 11: Anforderungen An Die Montage Für Die Selbstentleerung

    3° 10° 3° 10° 3° 40...50 5° 3° 5° 3° 5° 3° 65...80 10° 3° 10° 3° 10° 3° 5° 3° 5° 3° 5° 3° 125...150 10° 3° 10° 3° 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...

  • Seite 12: Flanschversatz

    INSTALLATION OPTIFLUX 6000 2.8.10 Flanschversatz VORSICHT! Max. zulässiger Versatz der Flanschflächen: ≤ 0,5mm / 0,02 ¨ Abbildung 2-17: Flanschversatz 2.8.11 Einbaulage Abbildung 2-18: Einbaulage www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...

  • Seite 13: Befestigung

    6x M8 PN 25 6x M8 PN 10 6x M10 PN 10 6x M10 Anschlusstyp Anschlussgröße Max. Betriebsdruck Zoll psig Aseptischer DN10...40 Anschweißanschluss für DN50...80 Rohre an DIN 11850 DN100 DN125...150 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...

  • Seite 14: Installation Von Anschweißausführungen

    Dichtungen von den Adaptern. • Schrauben Sie die Adapter fest an das Rohr. • Bauen Sie die Dichtung wieder ein und montieren Sie den Messwertaufnehmer, sobald das Rohr abgekühlt ist. www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...

  • Seite 15: Temperaturen

    Flansche an DIN 11864-2A Clamp-Anschluss an ISO 2852 Clamp-Anschluss an DIN 32676 Clamp-Anschluss an Tri- Clamp 1 140°C bei Umgebungstemperatur ≤ 40°C 2 284°F bei Umgebungstemperatur ≤ 104°F 3 Ohne 3A-Markierung 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...

  • Seite 16: Elektrische Anschlüsse

    Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 3.2 Erdung GEFAHR! Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen. Abbildung 3-1: Erdungsoptionen 1. Erdungsoption ohne Erdungsringe 2. Erdungsoption mit Erdungsringen www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...

  • Seite 17: Virtuelle Referenz Für Ifc 300 (Ausführung C, W Und F )

    • ≥ DN10 • Elektrische Leitfähigkeit ≥ 200 µS/cm • Elektrodenkabel max. 50m / 164 ft, Typ DS 3.4 Anschlussdiagramme INFORMATION! Die Anschlussdiagramme sind in der Dokumentation des betreffenden Messumformers enthalten. 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...

  • Seite 18: Technische Daten

    Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 2,5...10 DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 20,6 132,6 61,3 61,3 41,8 10,9 66,8 11,2 59,3 18,4 66,3 29,5 64,3 44,3 www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...
  • Seite 19 Rd 65 x 1/6" 91,3 Rd 78 x 1/6" 93,3 Rd 95 x 1/6" 77,8 Rd 110 x 1/4" 107,8 12,5 Rd 130 x 1/4" 109,3 21,8 10 Auf Anfrage 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...
  • Seite 20 OPTIFLUX 6000 DIN 11864-2A DIN 11864-2A DIN 11864-2A DIN 11864-2A DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 45,8 83,3 83,3 63,8 14,5 122,8 18,6 115,3 28,2 10 Auf Anfrage www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...
  • Seite 21 TECHNISCHE DATEN OPTIFLUX 6000 DIN 32676 DIN 32676 DIN 32676 DIN 32676 DN25...100 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 50,5 41,8 50,5 80,8 80,8 67,8 92,8 12,5 85,3 21,8 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...
  • Seite 22 Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 22,6 20,6 132,6 61,3 61,3 63,5 60,3 41,8 76,1 72,9 66,8 10,8 101,6 97,6 59,3 18,4 114,3 110,3 66,3 29,5 139,7 135,7 64,3 44,3 www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...
  • Seite 23 Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 22,6 50,5 41,8 35,6 50,5 87,8 48,6 87,8 63,5 60,3 77,5 68,3 76,1 72,9 93,3 11,2 101,6 97,6 85,8 19,1 114,3 5 Auf Anfrage 139,7 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...
  • Seite 24 2" 1,85 2,52 3,46 10,75 6,02 4,49 2½" 2,35 3,05 2,69 11,5 7,09 5,55 3" 2,85 3,54 3,68 14,25 7,52 5,98 12,5 4" 3,83 4,68 3,38 14,96 9,53 7,99 21,8 www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...
  • Seite 25 Gewicht Adapter Durchflussmessgerät [kg] 22,6 Rd 40-6 28,1 147,6 35,5 Rd 60-6 48,6 Rd 70-6 84,3 63,5 60,3 Rd 85-6 69,8 72,9 Rd 98-6 99,8 12,1 97,6 Rd 132-6 21,9 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...

  • Seite 26: Notizen

    NOTIZEN OPTIFLUX 6000 www.krohne.com 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de...
  • Seite 27 NOTIZEN OPTIFLUX 6000 08/2013 - 4002945801 - QS OPTIFLUX 6000 R05 de www.krohne.com...
  • Seite 28 Produkte und Systeme für die Öl- und Gasindustrie • Messsysteme für die Schifffahrtsindustrie Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
