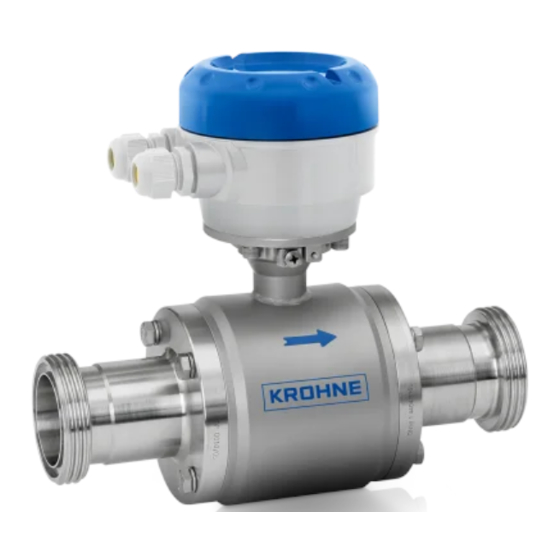

KROHNE OPTIFLUX 6000 Handbuch
  1. Anleitungen
  2. Marken
  3. KROHNE Anleitungen
  4. Messgeräte
  5. OPTIFLUX 6000 Quickstart DE
  6. Handbuch

KROHNE OPTIFLUX 6000 Handbuch

Magnetisch-induktiver messwertaufnehmer für hygiene- und sanitäranwendungen
Vorschau ausblenden Andere Handbücher für OPTIFLUX 6000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000
Magnetisch-induktiver Messwertaufnehmer
für Hygiene- und Sanitäranwendungen
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messumformers.
© KROHNE 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de
Handbuch
Handbuch
Handbuch
Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTIFLUX 6000

Inhaltszusammenfassung für KROHNE OPTIFLUX 6000

  • Seite 1 OPTIFLUX 6000 OPTIFLUX 6000 OPTIFLUX 6000 Handbuch Handbuch Handbuch Handbuch Magnetisch-induktiver Messwertaufnehmer für Hygiene- und Sanitäranwendungen Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2019 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...

  • Seite 3: Inhaltsverzeichnis

    3.7.2 Installation von Anschweißausführungen ................21 4 Elektrische Anschlüsse 4.1 Sicherheitshinweise ....................... 22 4.2 Erdung ..........................22 4.3 Virtuelle Referenz für IFC 300 (Ausführung C, W und F)..........23 4.4 Anschlussdiagramme..................... 23 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...
  • Seite 4 5.5 Entsorgung ........................26 5.5.1 Demontage und Recycling ....................26 6 Technische Daten 6.1 Messprinzip ........................27 6.2 Technische Daten ......................28 6.3 Messgenauigkeit......................32 6.4 Abmessungen und Gewichte..................34 www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 5: Sicherheitshinweise

    Messstoff liegt allein beim Betreiber. INFORMATION! Der Hersteller haftet nicht für Schäden, die aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch entstehen. Der OPTIFLUX 6000 ist für die Messung des Volumendurchflusses von elektrisch leitenden Flüssigkeiten in hygienischen Anwendungen ausgelegt. 1.2 Zertifizierung CE-Kennzeichnung Der Hersteller bescheinigt die erfolgreiche Prüfung durch das Anbringen des CE-Zeichens.

  • Seite 6: Sicherheitshinweise Des Herstellers

    Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, in jeder Weise und zu jedem Zeitpunkt, gleich aus welchem Grund, unangekündigt zu ändern und ist in keiner Weise für mögliche Folgen derartiger Änderungen haftbar. www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 7: Produkthaftung Und Garantie

    Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 8: Sicherheitszeichen Und Verwendete Symbole

    1.4 Sicherheitshinweise für den Betreiber WARNUNG! Dieses Gerät darf nur durch entsprechend ausgebildetes und autorisiertes Personal installiert, in Betrieb genommen, bedient und gewartet werden. Darüber hinaus sind die nationalen Vorschriften für Arbeitssicherheit einzuhalten. www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 9: Gerätebeschreibung

    2 Produktdokumentation 3 Kalibrierzertifikat 4 Signalleitung (nur für getrennte Ausführungen) INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 10: Gerätebeschreibung

    INFORMATION! Produktspezifische Informationen und ausführliche Produktdaten sind über das Web-Tool PICK (Product Information Center KROHNE) abrufbar. Sie finden PICK im Menü "Services" auf der Website KROHNE.com. Folgende Ausführungen sind verfügbar: • Kompakt-Ausführung (Messumformer direkt auf den Messwertaufnehmer montiert) • Getrennte Ausführung (elektrische Verbindung zum Messumformer über Feldstrom- und...

  • Seite 11: Typenschilder (Beispiele)

    5 Herstellungsdatum und Ursprungsland 6 GK-/GKL-Werte (Messwertaufnehmerkonstante), Baugröße (mm/Zoll), Feldfrequenz 7 Nummer der Elektronikrevision (ER) 8 Elektrische Werte, Schutzart und Werkstoffe der medienberührten Teile 9 Daten für DGRL, Typ I/II/III oder SEP 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 12: Installation

    • Das Messgerät nicht am Messumformergehäuse anheben. • Benutzen Sie keine Transportketten. • Verwenden Sie bei Flanschgeräten für den Transport Tragriemen. Legen Sie diese um beide Prozessanschlüsse. Abbildung 3-1: Transport www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 13: Voraussetzungen Vor Der Installation

    Lüfter oder Wärmetauscher. Setzen Sie den Messumformer keinen starken Schwingungen aus. • Durchflussmessgeräte sind auf Schwingungspegel nach IEC 60068-2-64 geprüft. 3.5.1 Schwingungen Abbildung 3-2: Schwingungen vermeiden 3.5.2 Magnetfeld Abbildung 3-3: Magnetfelder vermeiden 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 14: Einbaubedingungen

    Krümmern: 10 DN INFORMATION! 2-dimensional gebogene Krümmer treten nur in der vertikalen oder oder horizontalen Ebene auf, oder oder 3-dimensional gebogene Krümmer dagegen in der vertikalen und und horizontalen Ebene. www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 15: T-Stück

    Abbildung 3-6: Abstand hinter einem T-Stück 10 DN 3.6.4 Krümmer Abbildung 3-7: Installation in gebogenen Rohrleitungen > 2° 1 Ablassventil (zum Entleeren der Rohrleitung) Abbildung 3-8: Installation in gebogenen Rohrleitungen 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 16: Freier Auslauf

    1 Ablassventil (zum Entleeren der Rohrleitung) 3.6.6 Regelventil Abbildung 3-10: Installation vor einem Regelventil ; >2° 1 Ablassventil (zum Entleeren der Rohrleitung) 3.6.7 Pumpe Abbildung 3-11: Installation hinter einer Pumpe www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 17: Entlüftungs- Und Vakuumkräfte

    INSTALLATION OPTIFLUX 6000 3.6.8 Entlüftungs- und Vakuumkräfte Abbildung 3-12: Entlüftung 2 Entlüftungspunkt Abbildung 3-13: Vakuum 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 18: Anforderungen An Die Montage Für Die Selbstentleerung

    10° 3° 40...50 5° 3° 5° 3° 5° 3° 65...80 10° 3° 10° 3° 10° 3° 5° 3° 5° 3° 5° 3° 125...150 10° 3° 10° 3° 1 Auf Anfrage www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 19: Flanschversatz

    0,5 mm / 0,02" Abbildung 3-15: Flanschversatz 3.6.11 Einbaulage Abbildung 3-16: Einbaulage • Installieren Sie den Messwertaufnehmer in einer Linie mit der Rohrleitungsachse. • Die Flanschdichtflächen müssen zueinander parallel sein. 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 20: Montage

    PN 25 4x M8 PN 25 6x M8 PN 25 6x M8 PN 10 6x M10 PN 10 6x M10 INFORMATION! Maximales Anzugsmoment für Nennweiten kleinere als DN25: 6 Nm www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 21: Installation Von Anschweißausführungen

    Dichtungen von den Adaptern. • Schrauben Sie die Adapter fest an das Rohr. • Bauen Sie die Dichtung wieder ein und montieren Sie den Messwertaufnehmer, sobald das Rohr abgekühlt ist. 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 22: Elektrische Anschlüsse

    Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 4.2 Erdung GEFAHR! Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen. Abbildung 4-1: Erdung www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 23: Virtuelle Referenz Für Ifc 300 (Ausführung C, W Und F)

    • Größe: DN10 / 3/8" 200 μS/cm • Elektrische Leitfähigkeit: • Elektrodenleitung: max. 50 m / 164 ft, Typ DS 4.4 Anschlussdiagramme INFORMATION! Für die Anschlussdiagramme die Dokumentation des betreffenden Messumformers. 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 24: Service

    Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 25: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts

    Wir haben alle Hohlräume des Geräts gespült und neutralisiert. Wir bestätigen hiermit, dass bei der Rücksendung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch darin enthaltene Messstoffreste besteht. Datum: Unterschrift: Stempel: 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 26: Entsorgung

    5.5.1 Demontage und Recycling INFORMATION! Informationen über Demontage und Recycling finden Sie in der zugehörigen Dokumentation des betreffenden Messumformers oder wenden Sie sich an den Produkt-Support für den Produkt- Recyclingpass. www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 27: Technische Daten

    Signalspannung, filtert diese und wandelt sie anschließend in Signale zur Durchflusszählung, Aufzeichnung und Ausgangsverarbeitung um. Abbildung 6-1: Messprinzip 1 Feldspulen 2 Magnetfeld 3 Elektroden 4 Induzierte Spannung (proportional zur Durchflussgeschwindigkeit) 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 28: Technische Daten

    Dokumentation des Messumformers. Die zusätzliche typische Messabweichung für den Stromausgang beträgt ±10 A. Der maximale Messfehler hängt von den Einbaubedingungen ab. Für detaillierte Informationen siehe Messgenauigkeit auf Seite 32. www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 29 Vorwärts und rückwärts Der Pfeil am Messwertaufnehmer zeigt die positive Durchflussrichtung an. Einlaufstrecke 5 DN Auslaufstrecke 2 DN Abmessungen und Gewichte Abmessungen und Für detaillierte Informationen siehe auf Seite Gewichte 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...
  • Seite 30 Optional ist eine dreifach abgeschirmte Leitung verfügbar. Max. Länge: 600 m / 1950 ft (abhängig von der elektrischen Leitfähigkeit und der Ausführung des Messwertaufnehmers). Für mehr Informationen siehe Dokumentation des Messumformers. www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...

  • Seite 31: Zulassungen Und Zertifikate

    IP67/69 ist für die Anschlussdose und IFC 100 in Edelstahl erhältlich. Hygiene 3A-zugelassen EHEDG Stoßprüfung IEC 60068-2-27 30 g für 18 ms Schwingungsprüfung IEC 60068-2-64 f = 20...2000 Hz, Effektivwert (RMS) = 4,5 g, t = 30 min 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 32: Messgenauigkeit

    0,5% vom MW + 1 mm/s INFORMATION! Optional für IFC 050; erweiterte Kalibrierung an 2 Punkten für eine optimierte Genauigkeit. Ausführliche Informationen zur optimierten Genauigkeit finden Sie in der entsprechenden Dokumentation des Messumformers. www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 33 0,3% vom MW + 1 mm/s INFORMATION! Optional für IFC 100; erweiterte Kalibrierung an 2 Punkten für eine optimierte Genauigkeit. Ausführliche Informationen zur optimierten Genauigkeit finden Sie in der entsprechenden Dokumentation des Messumformers. 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...

  • Seite 34: Abmessungen Und Gewichte

    DIN 11850 (Reihe 2 oder DIN 11866 Reihe A) DIN 11850 (Reihe 2 oder DIN 11866 Reihe A) DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN15 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 2,5...10 www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 35 TECHNISCHE DATEN OPTIFLUX 6000 DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 20,6 132,6 61,3 61,3 41,8 10,9 66,8 11,2 59,3 18,4 66,3 29,5 64,3 44,3 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...
  • Seite 36 DIN 11851 DIN 11851 DIN 11851 DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN15 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 2,5...10 Rd 28 x 1/8" 53,1 Rd 34 x 1/8" 53,1 www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 37 Rd 65 x 1/6" 91,3 Rd 78 x 1/6" 93,3 Rd 95 x 1/6" 77,8 Rd 110 x 1/4" 107,8 12,5 Rd 130 x 1/4" 109,3 21,8 10 Auf Anfrage 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...
  • Seite 38 TECHNISCHE DATEN OPTIFLUX 6000 DIN 11864-2A DIN 11864-2A DIN 11864-2A DIN 11864-2A DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 45,8 83,3 83,3 63,8 14,5 122,8 18,6 115,3 28,2 www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 39 TECHNISCHE DATEN OPTIFLUX 6000 DIN 32676 DIN 32676 DIN 32676 DIN 32676 DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 50,5 41,8 50,5 80,8 80,8 67,8 92,8 12,5 85,3 21,8 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...
  • Seite 40 TECHNISCHE DATEN OPTIFLUX 6000 ISO 2037 7 3 S I I SO 2037 DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN17,2 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 2,5...12 17,2 www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 41 Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 22,6 20,6 132,6 61,3 61,3 63,5 60,3 41,8 76,1 72,9 66,8 10,8 101,6 97,6 59,3 18,4 114,3 110,3 66,3 29,5 139,7 135,7 64,3 44,3 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...
  • Seite 42 OPTIFLUX 6000 ISO 2852 ISO 2852 ISO 2852 ISO 2852 DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN17,2 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [Zoll] [kg] 2,5...10 1/10"...3/8" 51,6 17,2 1/2" 51,6 www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 43 50,5 41,8 1,5" 35,6 50,5 87,8 2" 48,6 87,8 63,5 2,5" 60,3 77,5 68,3 76,1 3" 72,9 93,3 11,2 101,6 4" 97,6 85,8 19,1 114,3 5" 110,3 139,7 6" 135,7 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...
  • Seite 44 OPTIFLUX 6000 Tri Clamp Tri Clamp Tri Clamp Tri Clamp DN1/10...1/2" Schraubadapter Nennweite Abmessungen [Zoll] Gewicht Adapter Durchflussmessgerät [kg] 1/10"...3/8" 0,37 0,98 1,97 5,59 1,73 1/2" 0,62 0,98 1,97 5,59 1,73 www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 45 3" 2,85 3,54 3,68 13,11 7,52 5,98 12,5 4" 3,83 4,68 3,38 13,11 9,53 7,99 21,8 5" 4,78 5,69 3,54 14,43 10,20 8,62 6" 5,78 6,57 3,62 14,80 11,57 10,00 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...
  • Seite 46 SMS 1146 Adapter SMS 1146 Adapter DN2,5...10 Schraubadapter mit DN10-Prozessanschlüssen / DN15 Schraubadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] Rd 40-6 Rd 40-6 Rd 40-6 Rd 40-6 Rd 40-6 www.krohne.com 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de...
  • Seite 47 Gewicht Adapter Durchflussmessgerät [kg] 22,6 Rd 40-6 28,1 147,6 35,5 Rd 60-6 48,6 Rd 70-6 84,3 63,5 60,3 Rd 85-6 69,8 72,9 Rd 98-6 99,8 12,1 97,6 Rd 132-6 21,9 02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de www.krohne.com...
  • Seite 48 • Temperatur • Druck • Prozessanalyse • Services Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
