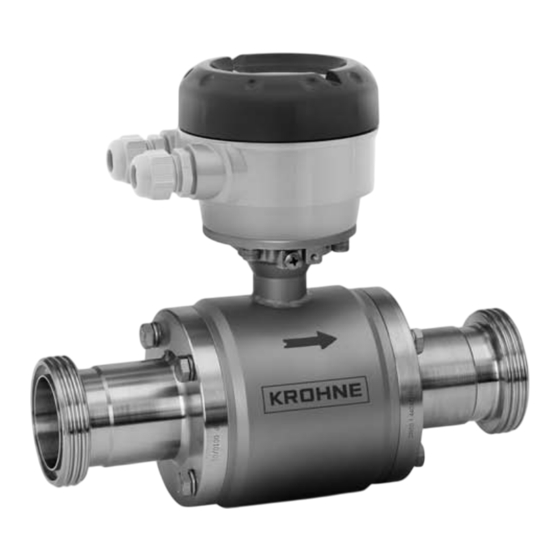

KROHNE OPTIFLUX 6000 Handbuch
  1. Anleitungen
  2. Marken
  3. KROHNE Anleitungen
  4. Messgeräte
  5. OPTIFLUX 6000 Quickstart DE
  6. Handbuch

KROHNE OPTIFLUX 6000 Handbuch

Vorschau ausblenden Andere Handbücher für OPTIFLUX 6000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000
Magnetisch-induktiver Messwertaufnehmer
für Hygiene- und Sanitäranwendungen
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messumformers.
© KROHNE 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de
Handbuch
Handbuch
Handbuch
Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTIFLUX 6000

Inhaltszusammenfassung für KROHNE OPTIFLUX 6000

  • Seite 1 OPTIFLUX 6000 OPTIFLUX 6000 OPTIFLUX 6000 Handbuch Handbuch Handbuch Handbuch Magnetisch-induktiver Messwertaufnehmer für Hygiene- und Sanitäranwendungen Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...
  • Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2013 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...

  • Seite 3: Inhaltsverzeichnis

    3.7.3 Temperaturen ........................20 4 Elektrische Anschlüsse 4.1 Sicherheitshinweise ....................... 21 4.2 Erdung ..........................21 4.3 Virtuelle Referenz für IFC 300 (Ausführung C, W und F ) ..........22 4.4 Anschlussdiagramme..................... 22 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...
  • Seite 4 5.4.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts ..........24 5.5 Entsorgung ........................24 6 Technische Daten 6.1 Messprinzip ........................25 6.2 Technische Daten ......................26 6.3 Abmessungen und Gewichte..................30 6.4 Messgenauigkeit......................38 7 Notizen www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 5: Sicherheitshinweise

    • EMV-Richtlinie 2004/108/EC in Verbund mit EN 61326-1: 2006 • Niederspannungsrichtlinie 2006/95/EC in Verbund mit EN 61010-1: 2001 • Druckgeräterichtlinie 97/23/EG Der Hersteller bescheinigt die erfolgreiche Prüfung durch das Anbringen des CE-Zeichens. 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 6: Sicherheitshinweise Des Herstellers

    Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, in jeder Weise und zu jedem Zeitpunkt, gleich aus welchem Grund, unangekündigt zu ändern und ist in keiner Weise für mögliche Folgen derartiger Änderungen haftbar. www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 7: Produkthaftung Und Garantie

    Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 8: Sicherheitszeichen Und Verwendete Symbole

    1.4 Sicherheitshinweise für den Betreiber WARNUNG! Dieses Gerät darf nur durch entsprechend ausgebildetes und autorisiertes Personal installiert, in Betrieb genommen, bedient und gewartet werden. Darüber hinaus sind die nationalen Vorschriften für Arbeitssicherheit einzuhalten. www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 9: Gerätebeschreibung

    Prüfen Sie die Packliste, um festzustellen, ob Sie Ihre Bestellung komplett erhalten haben. Abbildung 2-1: Lieferumfang 1 Bestelltes Durchflussmessgerät 2 Produktdokumentation 3 Kalibrierzertifikat 4 CD-ROM mit Produktdokumentation 5 Erdungsringe (optional) 6 Signalleitung (nur für getrennte Ausführungen) 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 10: Gerätebeschreibung

    Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 1 Name und Adresse des Herstellers 2 Typenbezeichnung des Durchflussmessgeräts und CE-Zeichen mit der (den) Nummer(n) der benannten Stelle(n) 3 Kalibrierdaten 4 DGRL-Daten www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 11: Installation

    • Das Messgerät nicht am Messumformergehäuse anheben. • Benutzen Sie keine Transportketten. • Verwenden Sie bei Flanschgeräten für den Transport Tragriemen. Legen Sie diese um beide Prozessanschlüsse. Abbildung 3-1: Transport 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 12: Voraussetzungen Vor Der Installation

    Setzen Sie den Messumformer keinen starken Schwingungen aus. Die • Durchflussmessgeräte sind auf Schwingungspegel gemäß IEC 68-2-64 geprüft. 3.5.1 Schwingungen Abbildung 3-2: Schwingungen vermeiden 3.5.2 Magnetfeld Abbildung 3-3: Magnetfelder vermeiden www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 13: Einbaubedingungen

    Abbildung 3-5: 2- und 3-dimensional gebogene Krümmer vor dem Durchflussmessgerät 1 2-dimensional gebogene Krümmer: ≥ 5 DN, 3-dimensionale Krümmer: ≥ 10 DN 3.6.3 T-Stücken Abbildung 3-6: Abstand nach T-Stücken 1 ≥ 10 DN 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 14: Krümmer

    INSTALLATION OPTIFLUX 6000 3.6.4 Krümmer Abbildung 3-7: Installation in gebogenen Rohrleitungen Abbildung 3-8: Installation in gebogenen Rohrleitungen 3.6.5 Freier Auslauf Abbildung 3-9: Installation vor einem freien Auslauf www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 15: Regelventil

    OPTIFLUX 6000 3.6.6 Regelventil Abbildung 3-10: Installation vor einem Regelventil 3.6.7 Pumpe Abbildung 3-11: Installation nach einer Pumpe 3.6.8 Entlüftungs- und Vakuumkräfte Abbildung 3-12: Entlüftung 1 ≥ 5 m 2 Entlüftungspunkt 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 16: Anforderungen An Die Montage Für Die Selbstentleerung

    3° 10° 3° 10° 3° 40...50 5° 3° 5° 3° 5° 3° 65...80 10° 3° 10° 3° 10° 3° 5° 3° 5° 3° 5° 3° 125...150 10° 3° 10° 3° www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 17: Flanschversatz

    INSTALLATION OPTIFLUX 6000 3.6.10 Flanschversatz VORSICHT! Max. zulässiger Versatz der Flanschflächen: ≤ 0,5mm / 0,02 ¨ Abbildung 3-15: Flanschversatz 3.6.11 Einbaulage Abbildung 3-16: Einbaulage 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 18: Befestigung

    6x M8 PN 25 6x M8 PN 10 6x M10 PN 10 6x M10 Anschlusstyp Anschlussgröße Max. Betriebsdruck Zoll psig Aseptischer DN10...40 Anschweißanschluss für DN50...80 Rohre an DIN 11850 DN100 DN125...150 www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 19: Installation Von Anschweißausführungen

    Dichtungen von den Adaptern. • Schrauben Sie die Adapter fest an das Rohr. • Bauen Sie die Dichtung wieder ein und montieren Sie den Messwertaufnehmer, sobald das Rohr abgekühlt ist. 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 20: Temperaturen

    Flansche an DIN 11864-2A Clamp-Anschluss an ISO 2852 Clamp-Anschluss an DIN 32676 Clamp-Anschluss an Tri- Clamp 1 140°C bei Umgebungstemperatur ≤ 40°C 2 284°F bei Umgebungstemperatur ≤ 104°F 3 Ohne 3A-Markierung www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 21: Elektrische Anschlüsse

    Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 4.2 Erdung GEFAHR! Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen. Abbildung 4-1: Erdungsoptionen 1. Erdungsoption ohne Erdungsringe 2. Erdungsoption mit Erdungsringen 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 22: Virtuelle Referenz Für Ifc 300 (Ausführung C, W Und F )

    • Größe: ≥ DN10 • Elektrische Leitfähigkeit: ≥ 200 µS/cm • Elektrodenkabel: max. 50m / 164 ft, Typ DS 4.4 Anschlussdiagramme INFORMATION! Die Anschlussdiagramme sind in der Dokumentation des betreffenden Messumformers enthalten. www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 23: Service

    Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 24: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts

    Wir bestätigen hiermit, dass bei der Rücklieferung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch Messstoffreste besteht! Datum: Unterschrift: Stempel: 5.5 Entsorgung VORSICHT! Für die Entsorgung sind die landesspezifischen Vorschriften einzuhalten. www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 25: Technische Daten

    Fließgeschwindigkeit v und folglich zum Durchfluss q. Der Messumformer verstärkt die Signalspannung, filtert diese und wandelt sie anschließend in Signale zur Durchflusszählung, Aufzeichnung und Ausgangsverarbeitung um. 1 Induzierte Spannung (proportional zur Durchflussgeschwindigkeit) 2 Elektroden 3 Magnetfeld 4 Erregerspule 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 26: Technische Daten

    Messstoff: Wasser Temperatur: +10...+30°C / +50...+86°F Betriebsdruck: 1 bar / 14,5 psig Einlaufstrecke: ≥ 5 DN Elektrische Leitfähigkeit: ≥ 300 µS/cm Nasskalibriert auf nach EN 17025 akkreditierten Kalibrieranlagen durch direkten Volumenvergleich. www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...
  • Seite 27 Vorwärts und rückwärts Der Pfeil am Messwertaufnehmer zeigt die positive Durchflussrichtung an. ≥ 5 DN Einlaufstrecke ≥ 2 DN Auslaufstrecke Abmessungen und Gewichte Abmessungen und Detaillierte Informationen siehe auf Seite 30. Gewichte 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 28: Prozessanschlüsse

    Dokumentation des Messumformers. Typ B (BTS) Optional verfügbar, dreifach abgeschirmte Leitung. Max. Länge: 600 m / 1950 ft (abhängig von elektrischer Leitfähigkeit und Messwertaufnehmer-Ausführung). Für mehr Informationen siehe Dokumentation des Messumformers. www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 29: Zulassungen Und Zertifikate

    IP 68 Feld (NEMA 6P) IP 68 Fabrik (NEMA 6P) IP 68 ist nur für die getrennte Ausführung und mit Anschlussdose aus Edelstahl erhältlich. Hygienisch 3A-zugelassen EHEDG Entspricht den FDA-Vorschriften 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 30: Abmessungen Und Gewichte

    Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 2,5...10 DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 20,6 132,6 61,3 61,3 41,8 10,9 66,8 11,2 59,3 18,4 66,3 29,5 64,3 44,3 www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...
  • Seite 31 Rd 65 x 1/6" 91,3 Rd 78 x 1/6" 93,3 Rd 95 x 1/6" 77,8 Rd 110 x 1/4" 107,8 12,5 Rd 130 x 1/4" 109,3 21,8 10 Auf Anfrage 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...
  • Seite 32 OPTIFLUX 6000 DIN 11864-2A DIN 11864-2A DIN 11864-2A DIN 11864-2A DN25...150 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 45,8 83,3 83,3 63,8 14,5 122,8 18,6 115,3 28,2 10 Auf Anfrage www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...
  • Seite 33 TECHNISCHE DATEN OPTIFLUX 6000 DIN 32676 DIN 32676 DIN 32676 DIN 32676 DN25...100 Flanschadapter Nennweite Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 50,5 41,8 50,5 80,8 80,8 67,8 92,8 12,5 85,3 21,8 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...
  • Seite 34 Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 22,6 20,6 132,6 61,3 61,3 63,5 60,3 41,8 76,1 72,9 66,8 10,8 101,6 97,6 59,3 18,4 114,3 110,3 66,3 29,5 139,7 135,7 64,3 44,3 www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...
  • Seite 35 Abmessungen [mm] Gewicht Adapter Durchflussmessgerät [kg] 22,6 50,5 41,8 35,6 50,5 87,8 48,6 87,8 63,5 60,3 77,5 68,3 76,1 72,9 93,3 11,2 101,6 97,6 85,8 19,1 114,3 5 Auf Anfrage 139,7 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...
  • Seite 36 2" 1,85 2,52 3,46 10,75 6,02 4,49 2½" 2,35 3,05 2,69 11,5 7,09 5,55 3" 2,85 3,54 3,68 14,25 7,52 5,98 12,5 4" 3,83 4,68 3,38 14,96 9,53 7,99 21,8 www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...
  • Seite 37 Gewicht Adapter Durchflussmessgerät [kg] 22,6 Rd 40-6 28,1 147,6 35,5 Rd 60-6 48,6 Rd 70-6 84,3 63,5 60,3 Rd 85-6 69,8 72,9 Rd 98-6 99,8 12,1 97,6 Rd 132-6 21,9 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...

  • Seite 38: Messgenauigkeit

    DN10...150 / 3/8...6" 0,3% vom MW + 1 mm/s Kompakt mit IFC 050 Genauigkeit Kurve DN10...150 / 3/8...6" 0,5% vom MW über 0,5 m/s unter 0,5 m/s; Abweichung ± 2,5 mm/s www.krohne.com 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de...

  • Seite 39: Notizen

    NOTIZEN OPTIFLUX 6000 11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de www.krohne.com...
  • Seite 40 Produkte und Systeme für die Öl- und Gasindustrie • Messsysteme für die Schifffahrtsindustrie Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.:+49 203 301 0 Fax:+49 203 301 103 89 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
