INSTALLATION
3

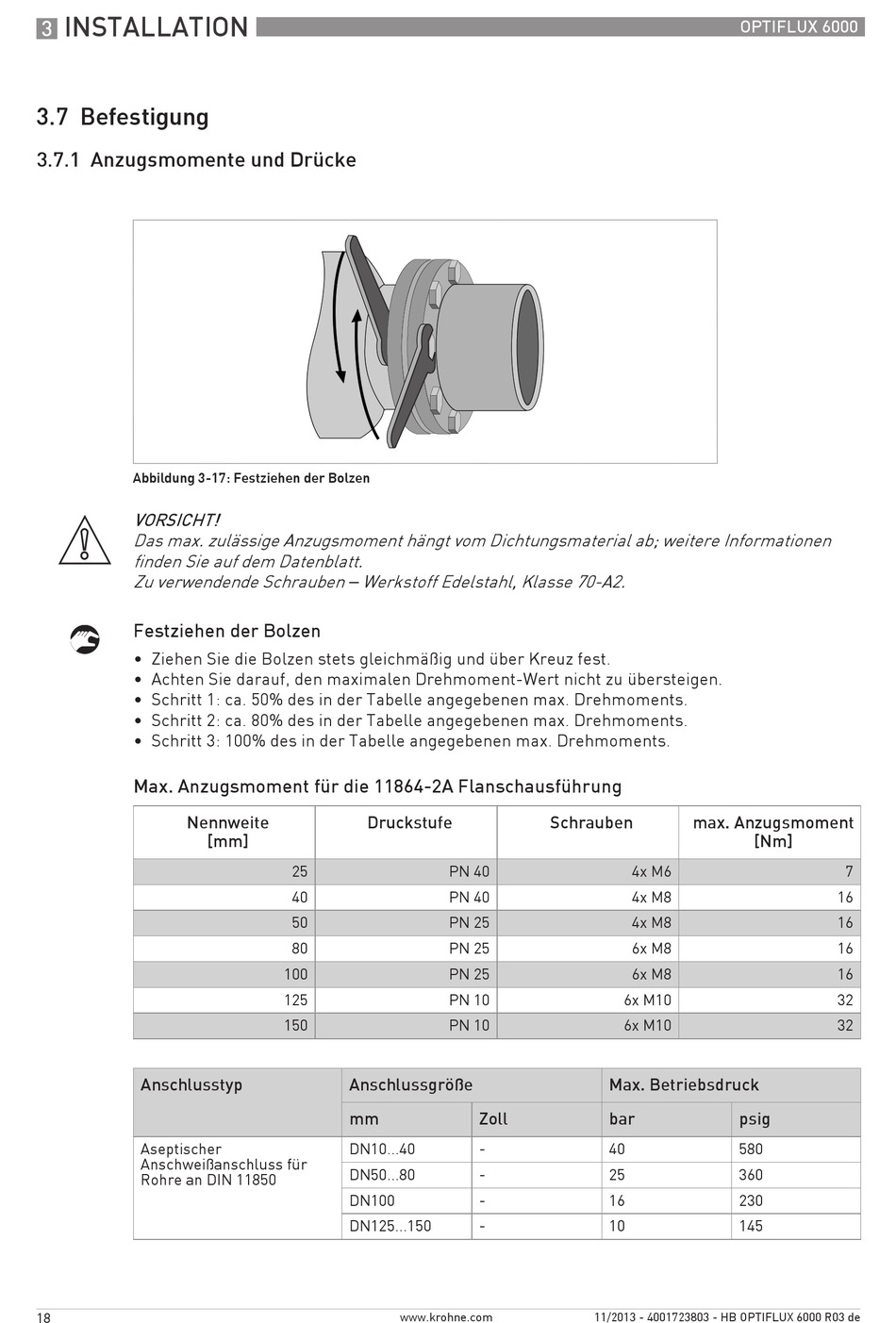

3.7 Befestigung

3.7.1 Anzugsmomente und Drücke
Abbildung 3-17: Festziehen der Bolzen
VORSICHT!
Das max. zulässige Anzugsmoment hängt vom Dichtungsmaterial ab; weitere Informationen
finden Sie auf dem Datenblatt.
Zu verwendende Schrauben
Festziehen der Bolzen
• Ziehen Sie die Bolzen stets gleichmäßig und über Kreuz fest.
• Achten Sie darauf, den maximalen Drehmoment-Wert nicht zu übersteigen.
• Schritt 1: ca. 50% des in der Tabelle angegebenen max. Drehmoments.
• Schritt 2: ca. 80% des in der Tabelle angegebenen max. Drehmoments.
• Schritt 3: 100% des in der Tabelle angegebenen max. Drehmoments.
Max. Anzugsmoment für die 11864-2A Flanschausführung
Nennweite
Anschlusstyp
Aseptischer
Anschweißanschluss für
Rohre an DIN 11850
18
Werkstoff Edelstahl, Klasse 70-A2.
–
Druckstufe
[mm]
25
40
50
80
100
125
150
Anschlussgröße
mm
DN10...40
DN50...80
DN100
DN125...150
Schrauben
PN 40
PN 40
PN 25
PN 25
PN 25
PN 10
PN 10
Zoll
-
-
-
-
www.krohne.com
OPTIFLUX 6000
max. Anzugsmoment
[Nm]
4x M6
4x M8
4x M8
6x M8
6x M8
6x M10
6x M10
Max. Betriebsdruck
bar psig
40 580
25 360
16 230
10 145
11/2013 - 4001723803 - HB OPTIFLUX 6000 R03 de
7
16
16
16
16
32
32
