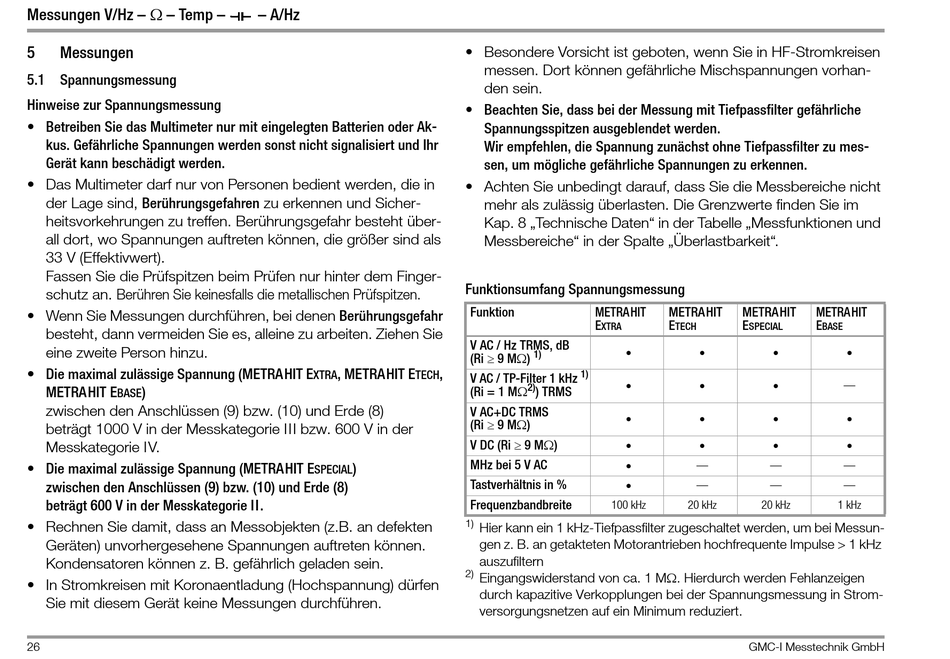

Messungen

5.1 Spannungsmessung

Hinweise zur Spannungsmessung
• Betreiben Sie das Multimeter nur mit eingelegten Batterien oder Ak-
kus. Gefährliche Spannungen werden sonst nicht signalisiert und Ihr
Gerät kann beschädigt werden.
• Das Multimeter darf nur von Personen bedient werden, die in
der Lage sind, Berührungsgefahren zu erkennen und Sicher-
heitsvorkehrungen zu treffen. Berührungsgefahr besteht über-
all dort, wo Spannungen auftreten können, die größer sind als
33 V (Effektivwert).
Fassen Sie die Prüfspitzen beim Prüfen nur hinter dem Finger-
schutz an. Berühren Sie keinesfalls die metallischen Prüfspitzen.
• Wenn Sie Messungen durchführen, bei denen Berührungsgefahr
besteht, dann vermeiden Sie es, alleine zu arbeiten. Ziehen Sie
eine zweite Person hinzu.
• Die maximal zulässige Spannung (METRAHIT E
METRAHIT E )
BASE
zwischen den Anschlüssen (9) bzw. (10) und Erde (8)
beträgt 1000 V in der Messkategorie III bzw. 600 V in der
Messkategorie IV.
• Die maximal zulässige Spannung (METRAHIT E
zwischen den Anschlüssen (9) bzw. (10) und Erde (8)
beträgt 600 V in der Messkategorie II.
• Rechnen Sie damit, dass an Messobjekten (z.B. an defekten
Geräten) unvorhergesehene Spannungen auftreten können.
Kondensatoren können z. B. gefährlich geladen sein.
• In Stromkreisen mit Koronaentladung (Hochspannung) dürfen
Sie mit diesem Gerät keine Messungen durchführen.
26
– A/Hz
, METRAHIT E
XTRA TECH
)
SPECIAL
• Besondere Vorsicht ist geboten, wenn Sie in HF-Stromkreisen
messen. Dort können gefährliche Mischspannungen vorhan-
den sein.
• Beachten Sie, dass bei der Messung mit Tiefpassfilter gefährliche
Spannungsspitzen ausgeblendet werden.
Wir empfehlen, die Spannung zunächst ohne Tiefpassfilter zu mes-
sen, um mögliche gefährliche Spannungen zu erkennen.
• Achten Sie unbedingt darauf, dass Sie die Messbereiche nicht
mehr als zulässig überlasten. Die Grenzwerte finden Sie im
Kap. 8 „Technische Daten" in der Tabelle „Messfunktionen und
Messbereiche" in der Spalte „Überlastbarkeit".
Funktionsumfang Spannungsmessung
Funktion METRAHIT
E
XTRA
V AC / Hz TRMS, dB
(Ri  9 M) 1)
,
1)
V AC / TP-Filter 1 kHz
2)
(Ri = 1 M ) TRMS
V AC+DC TRMS
(Ri  9 M)
V DC (Ri  9 M)
MHz bei 5 V AC
Tastverhältnis in %
Frequenzbandbreite
100 kHz
1)
Hier kann ein 1 kHz-Tiefpassfilter zugeschaltet werden, um bei Messun-
gen z. B. an getakteten Motorantrieben hochfrequente Impulse > 1 kHz
auszufiltern
2)
Eingangswiderstand von ca. 1 M. Hierdurch werden Fehlanzeigen
durch kapazitive Verkopplungen bei der Spannungsmessung in Strom-
versorgungsnetzen auf ein Minimum reduziert.
METRAHIT METRAHIT
E E
TECH SPECIAL
  
  
  
  

— —

— —
20 kHz 20 kHz
GMC-I Messtechnik GmbH
METRAHIT
E
BASE

—


—
—
1 kHz
