deutsch

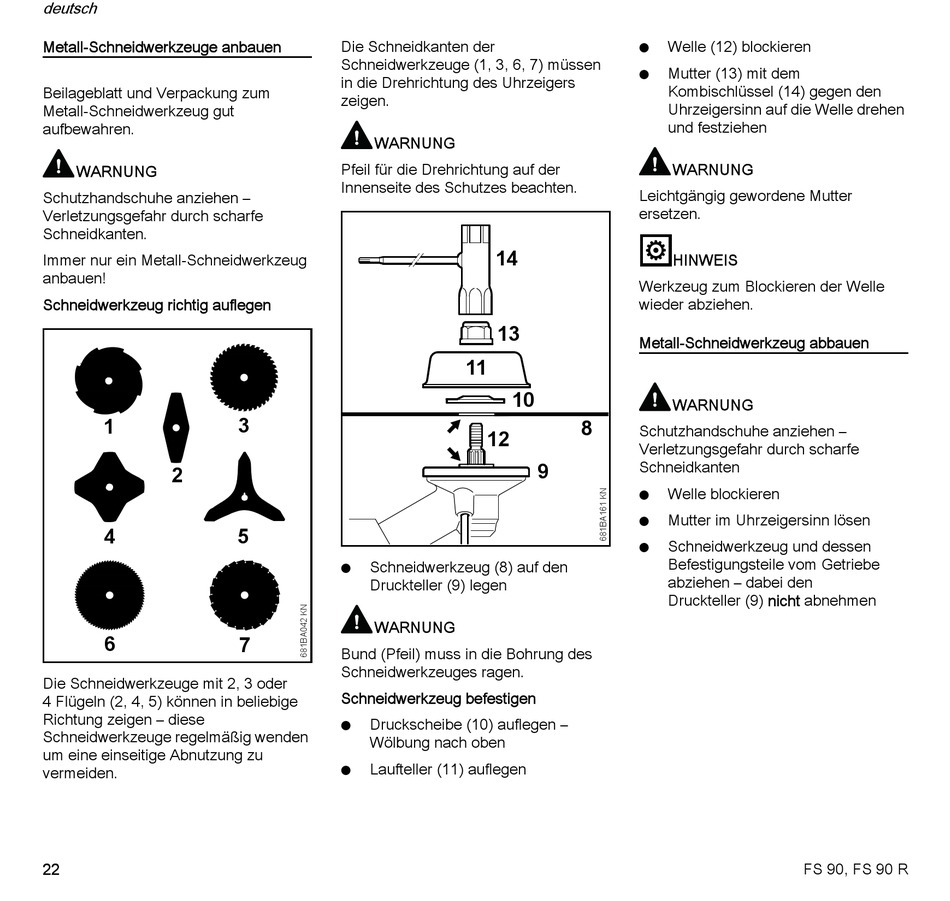

Metall-Schneidwerkzeuge anbauen
Beilageblatt und Verpackung zum
Metall-Schneidwerkzeug gut
aufbewahren.
WARNUNG
Schutzhandschuhe anziehen –
Verletzungsgefahr durch scharfe
Schneidkanten.
Immer nur ein Metall-Schneidwerkzeug
anbauen!
Schneidwerkzeug richtig auflegen
1
2
4
6
Die Schneidwerkzeuge mit 2, 3 oder
4 Flügeln (2, 4, 5) können in beliebige
Richtung zeigen – diese
Schneidwerkzeuge regelmäßig wenden
um eine einseitige Abnutzung zu
vermeiden.
22
Die Schneidkanten der
Schneidwerkzeuge (1, 3, 6, 7) müssen
in die Drehrichtung des Uhrzeigers
zeigen.
WARNUNG
Pfeil für die Drehrichtung auf der
Innenseite des Schutzes beachten.
3
5
Schneidwerkzeug (8) auf den
N
Druckteller (9) legen
WARNUNG
7
Bund (Pfeil) muss in die Bohrung des
Schneidwerkzeuges ragen.
Schneidwerkzeug befestigen
Druckscheibe (10) auflegen –
N
Wölbung nach oben
Laufteller (11) auflegen
N
N
N
Leichtgängig gewordene Mutter
ersetzen.
14
Werkzeug zum Blockieren der Welle
wieder abziehen.
13
Metall-Schneidwerkzeug abbauen
11
10
8
Schutzhandschuhe anziehen –
12
Verletzungsgefahr durch scharfe
Schneidkanten
9
N
N
N
Welle (12) blockieren
Mutter (13) mit dem
Kombischlüssel (14) gegen den
Uhrzeigersinn auf die Welle drehen
und festziehen
WARNUNG
HINWEIS
WARNUNG
Welle blockieren
Mutter im Uhrzeigersinn lösen
Schneidwerkzeug und dessen
Befestigungsteile vom Getriebe
abziehen – dabei den
Druckteller (9) nicht abnehmen
FS 90, FS 90 R
