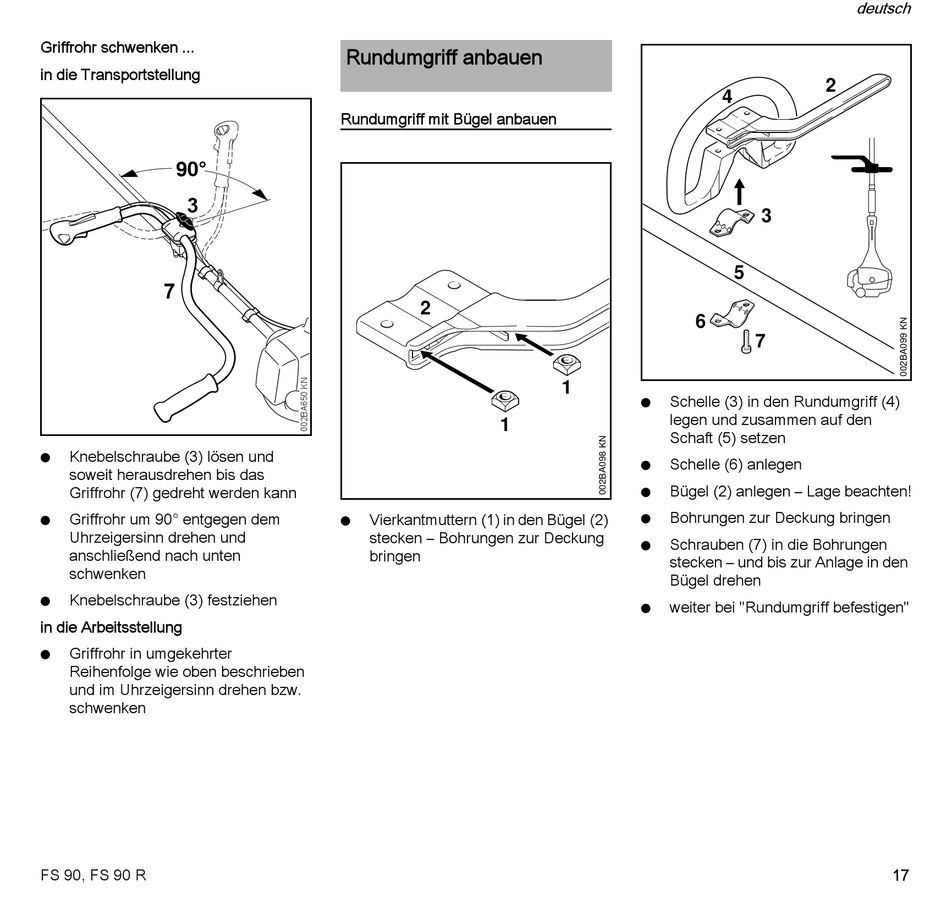

Rundumgriff Anbauen - Stihl FS 90 Gebrauchsanleitung

Griffrohr schwenken ...
in die Transportstellung
3
7
Knebelschraube (3) lösen und
N
soweit herausdrehen bis das
Griffrohr (7) gedreht werden kann
Griffrohr um 90° entgegen dem
N
Uhrzeigersinn drehen und
anschließend nach unten
schwenken
Knebelschraube (3) festziehen
N
in die Arbeitsstellung
Griffrohr in umgekehrter
N
Reihenfolge wie oben beschrieben
und im Uhrzeigersinn drehen bzw.
schwenken
FS 90, FS 90 R

Rundumgriff anbauen

Rundumgriff mit Bügel anbauen
2
1
Vierkantmuttern (1) in den Bügel (2)
N
stecken – Bohrungen zur Deckung
bringen
4
5
6
1
Schelle (3) in den Rundumgriff (4)
N
legen und zusammen auf den
Schaft (5) setzen
Schelle (6) anlegen
N
Bügel (2) anlegen – Lage beachten!
N
Bohrungen zur Deckung bringen
N
Schrauben (7) in die Bohrungen
N
stecken – und bis zur Anlage in den
Bügel drehen
weiter bei "Rundumgriff befestigen"
N
