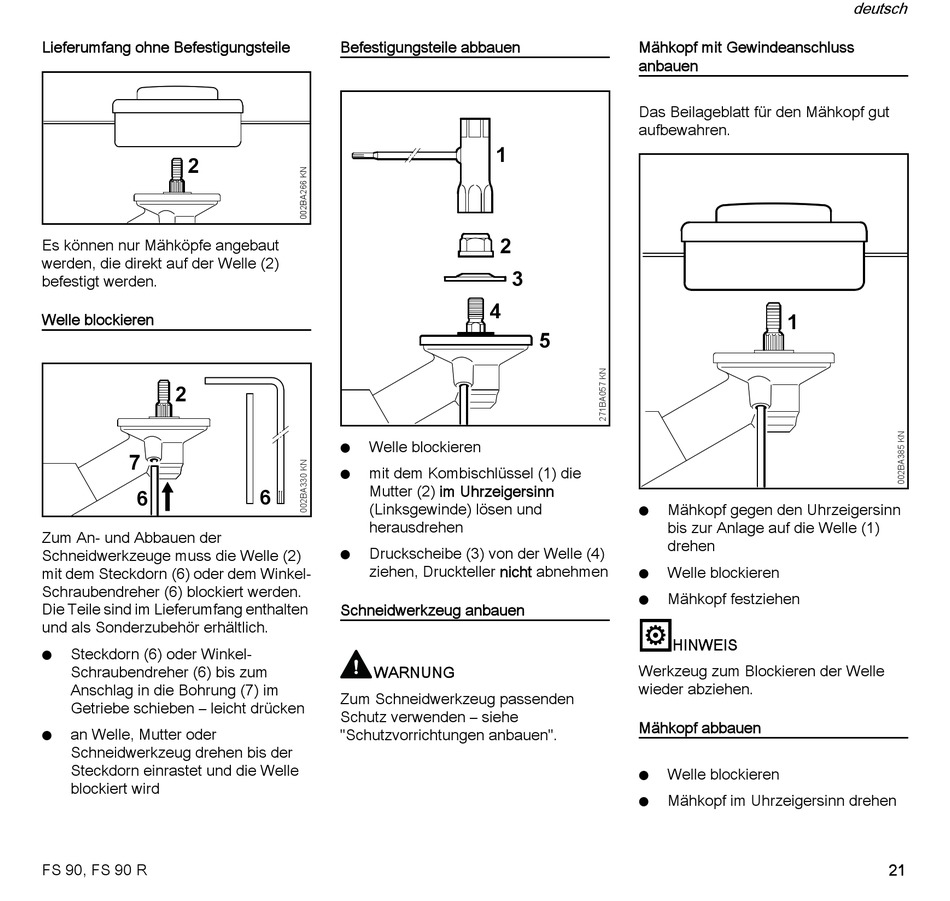

Lieferumfang ohne Befestigungsteile
2
Es können nur Mähköpfe angebaut
werden, die direkt auf der Welle (2)
befestigt werden.
Welle blockieren
2
7
6
Zum An- und Abbauen der
Schneidwerkzeuge muss die Welle (2)
mit dem Steckdorn (6) oder dem Winkel-
Schraubendreher (6) blockiert werden.
Die Teile sind im Lieferumfang enthalten
und als Sonderzubehör erhältlich.
Steckdorn (6) oder Winkel-
N
Schraubendreher (6) bis zum
Anschlag in die Bohrung (7) im
Getriebe schieben – leicht drücken
an Welle, Mutter oder
N
Schneidwerkzeug drehen bis der
Steckdorn einrastet und die Welle
blockiert wird
FS 90, FS 90 R
Befestigungsteile abbauen
Welle blockieren
N
mit dem Kombischlüssel (1) die
N
Mutter (2) im Uhrzeigersinn
6
(Linksgewinde) lösen und
herausdrehen
Druckscheibe (3) von der Welle (4)
N
ziehen, Druckteller nicht abnehmen
Schneidwerkzeug anbauen
WARNUNG
Zum Schneidwerkzeug passenden
Schutz verwenden – siehe
"Schutzvorrichtungen anbauen".
Mähkopf mit Gewindeanschluss
anbauen
Das Beilageblatt für den Mähkopf gut
aufbewahren.
1
2
3
4
5
Mähkopf gegen den Uhrzeigersinn
N
bis zur Anlage auf die Welle (1)
drehen
Welle blockieren
N
Mähkopf festziehen
N
Werkzeug zum Blockieren der Welle
wieder abziehen.
Mähkopf abbauen
Welle blockieren
N
Mähkopf im Uhrzeigersinn drehen
N
1
HINWEIS
