Zweihandgriff Anbauen - Stihl FS 90 Gebrauchsanleitung

Anbauwerkzeug Verwendung
BF Bodenfräse
2) 3)
FCS Kantenschneider
FH Gestrüppschneider
einstellbar
1)
HL 0° Heckenschneider
2)
HL 135° Heckenschneider
einstellbar
1)
HT Hoch-Entaster
1) 4)
SP Spezial-Ernter
1)
SP 10 Spezial-Ernter
1)
für Geräte mit Zweihandgriff
ungeeignet
2)
für Geräte mit Zweihandgriff nur
bedingt geeignet
3)
die Verwendung des Traggurtes ist
nicht notwendig
4)
den mit dem Gerät gelieferten
Griffschlauch verwenden
FS 90, FS 90 R

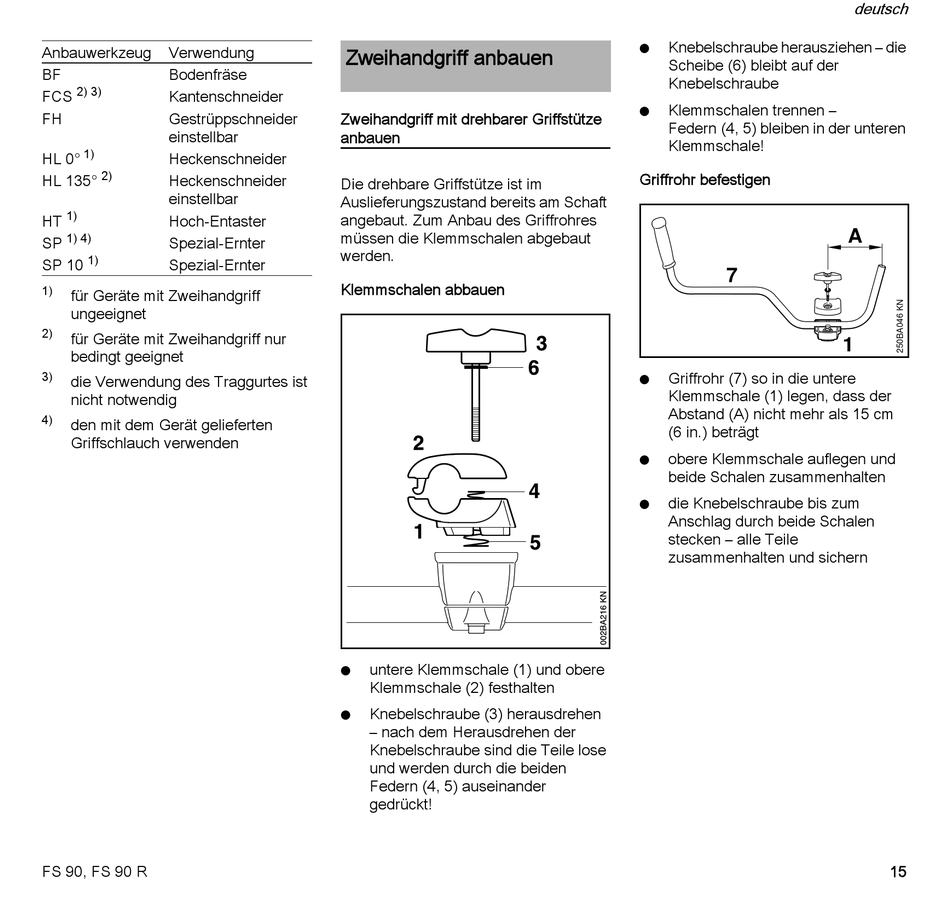

Zweihandgriff anbauen

Zweihandgriff mit drehbarer Griffstütze
anbauen
Die drehbare Griffstütze ist im
Auslieferungszustand bereits am Schaft
angebaut. Zum Anbau des Griffrohres
müssen die Klemmschalen abgebaut
werden.
Klemmschalen abbauen
untere Klemmschale (1) und obere
N
Klemmschale (2) festhalten
Knebelschraube (3) herausdrehen
N
– nach dem Herausdrehen der
Knebelschraube sind die Teile lose
und werden durch die beiden
Federn (4, 5) auseinander
gedrückt!
Knebelschraube herausziehen – die
N
Scheibe (6) bleibt auf der
Knebelschraube
Klemmschalen trennen –
N
Federn (4, 5) bleiben in der unteren
Klemmschale!
Griffrohr befestigen
7
Griffrohr (7) so in die untere
N
Klemmschale (1) legen, dass der
Abstand (A) nicht mehr als 15 cm
(6 in.) beträgt
obere Klemmschale auflegen und
N
beide Schalen zusammenhalten
die Knebelschraube bis zum
N
Anschlag durch beide Schalen
stecken – alle Teile
zusammenhalten und sichern
deutsch
A
1
15
