4.3 Bedienelemente
Feuertür, Türgriff, Bediengriff

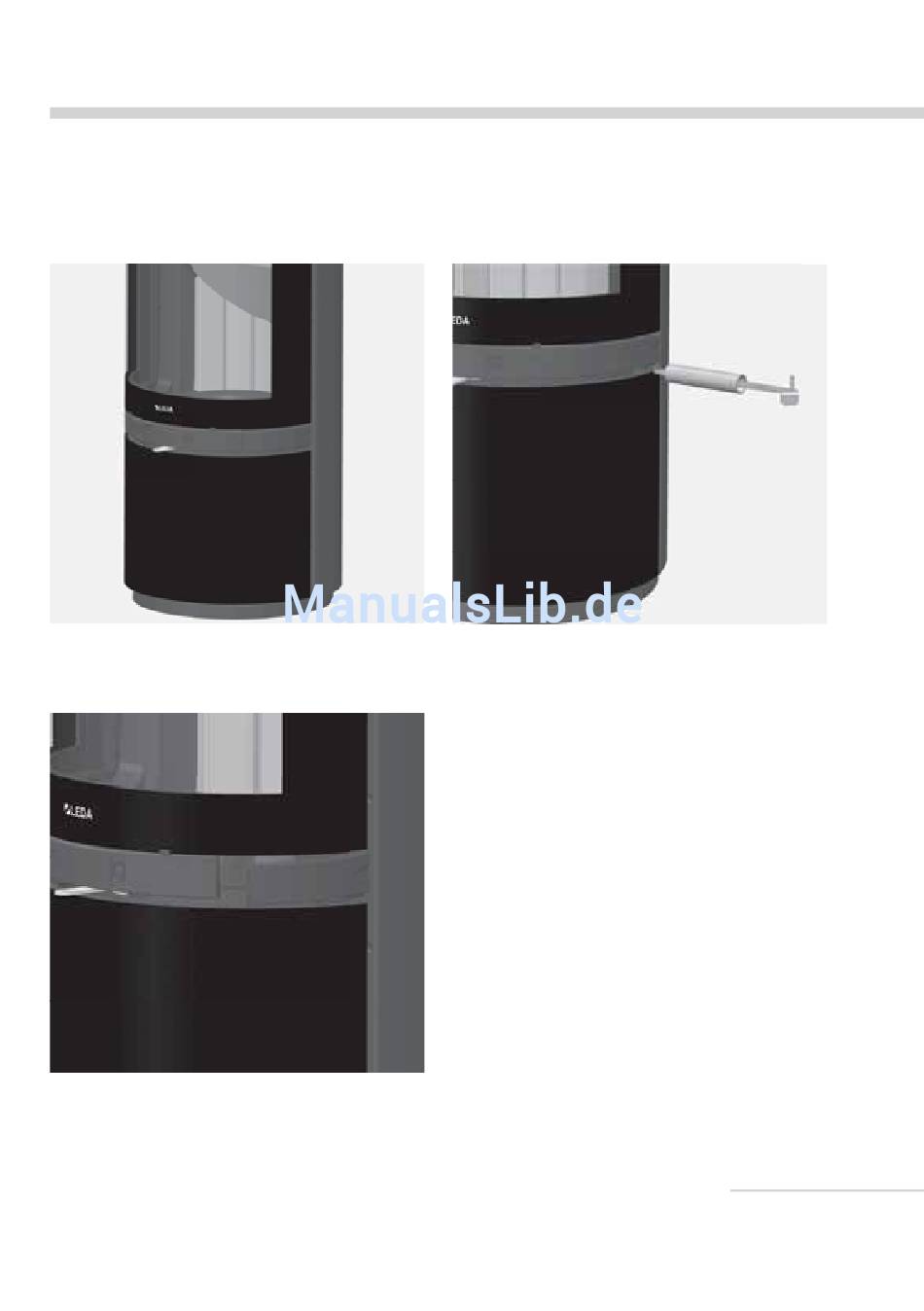

Abb. 4.2 Feuertür, Türgriff und Aschetür
Abb. 4.4 geöffneter Türgriff
die Feuertür zu öffnen. Mit dem Bediengriff können Sie die ganze Tür öffnen und wieder schließen.
Abb. 4.3 Türverschluss und Bediengriff („kalte Hand")
Der Türgriff der Feuertür ist bei Betrieb immer
geschlossen (der Türgriff liegt annähernd fl ächen-
bündig in der Ofenoberfl äche, siehe Abb. 4.2).
Er besitzt einen Hakenverschluss, der durch die
Drehbewegung des Türgriffs geöffnet wird.
Bei Betrieb der Feuerstätte wird der Türgriff sehr
heiß. Benutzen Sie deshalb bitte immer den
mitgelieferten Bediengriff und bei Bedarf den
Schutzhandschuh.
Die Feuertür des NEXA öffnen Sie mit dem
abnehmbaren Bediengriff („kalte Hand"). Dazu wird
der Bediengriff mit der fl achen, kurzen Seite unten
in die Aufnahme am Türgriff gesteckt (siehe Abb.
4.3). Drücken Sie den Bediengriff nach hinten, um
Bedienung
31
