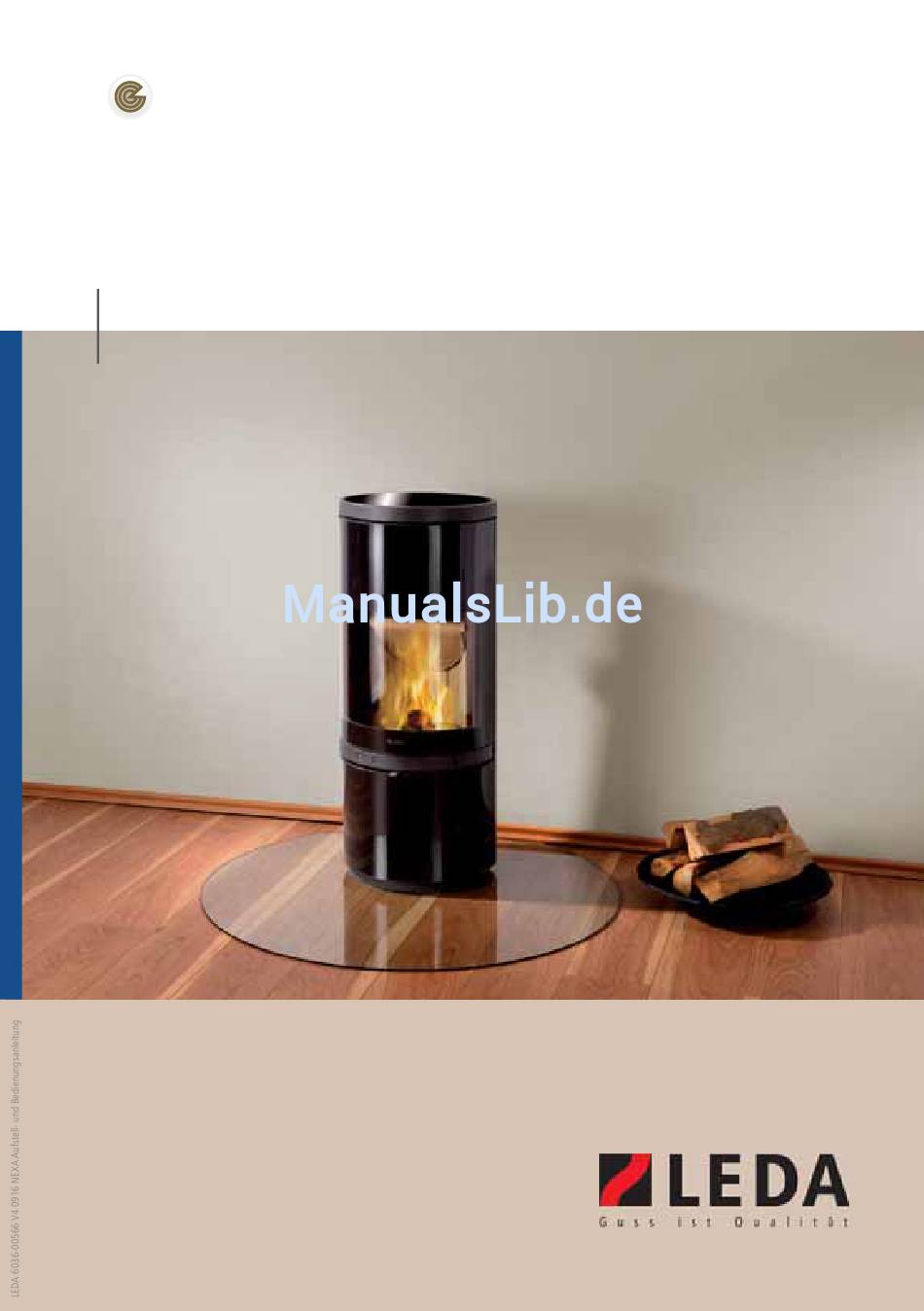

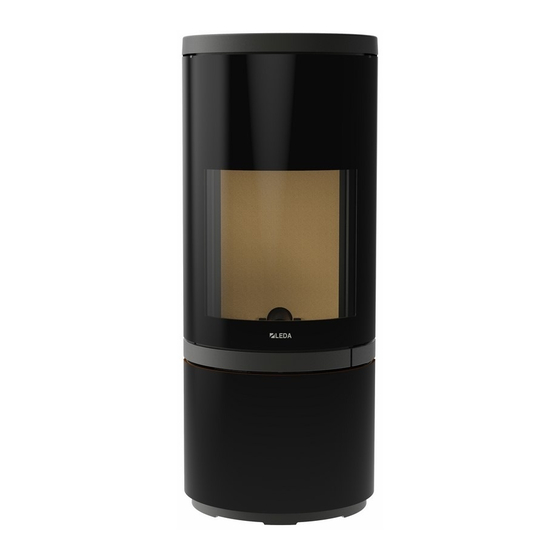

- Seite 1 NEXA Kaminofen Aufstell- und Bedienungsanleitung...
-
Seite 2: Feurige Qualität
Kaminofen Feurige Qualität NEXA Beschreibung Ident-Nr. Kaminofen NEXA - schwarz mit Aschetür 1003-01598 in Glasoptik NEXA HE - schwarz mit Aschetür 1003-01812 in Glasoptik NEXA - schwarz mit Aschetür 1003-01599 in Guss NEXA HE- schwarz mit Aschetür 1003-01813 in Guss... - Seite 3 Anlagenersteller LEDA Kaminofen NEXA Ausführung NEXA - schwarz mit Aschetür in Glas NEXA - schwarz mit Aschetür in Guss NEXA HE - schwarz mit Aschetür in Glas NEXA HE - schwarz mit Aschetür in Guss Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße...
- Seite 5 (verbleibt in dieser Anleitung) LEDA Kaminofen NEXA Ausführung NEXA - schwarz mit Aschetür in Glas NEXA - schwarz mit Aschetür in Guss NEXA HE - schwarz mit Aschetür in Glas NEXA HE - schwarz mit Aschetür in Guss Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße...
-
Seite 7: Inhaltsverzeichnis
Anschließen an den Schornstein 3.10 Verbindungsstück und Anschluss an den Schornstein 3.11 Erstinbetriebnahme 3.12 Normen und Richtlinien BEDIENUNG Brennstoffe Funktionsprinzip der Verbrennung im NEXA Bedienelemente Heizbetrieb und Einstellungen Reinigung und Wartung Checkliste bei Störungen GEWÄHRLEISTUNG UND GARANTIE LEISTUNGSERKLÄRUNG GERÄTESCHILD ERSATZ- UND VERSCHLEISSTEILE Ersatz- und Verschleißteile - Übersicht... - Seite 9 Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem NEXA haben Sie sich für einen technisch und optisch modernen und ganz besonderen Kaminofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Der NEXA wurde nach heutigem Stand der Technik gebaut und ist nach der Europäischen Norm DIN EN 13240 als Kaminofen für feste Brennstoffe geprüft worden.
-
Seite 10: Sicherheitshinweise
Bestandteilen einhalten. Unterschiedlicher Mindest- abstand nach hinten: NEXA: 20 cm NEXA HE: 40 cm Abb. 1.1 Mindestabstände zu brennbaren Baustoffen oder Bauteilen Die angegebenen Sicherheitsabstände zu brennbaren Baustoffen, Bauteilen, Möbeln usw. sind Mindestangaben. Bei besonders temperaturempfi ndlichen Materialien, bei besonders wärmegedämmten Gebäudewänden o.ä. -
Seite 11: Abstand Im Bereich Des Rauchrohrs
Sicherheitshinweise Abstand im Bereich des Rauchrohrs Bei der Aufstellung des NEXA vor einer brennbaren Wand ist im Bereich der Rohrdurchführung durch die Wand ein Mindestabstand von 40 cm zu brennbaren Materialien umlaufend um das Rohr einzuhalten. Abb. 1.2 Nicht brennbare Wand im Bereich um das Abgasrohr Schutz im Bereich vor der Feuerraumöffnung... -
Seite 12: Schutz Der Aufstellfl Äche
Der Kaminofen darf nicht ohne Abstand auf brennbare bzw. temperaturempfi ndliche Böden, Untergründe oder Bodenbeläge gestellt werden. Besteht die Aufstellfl äche des NEXA aus brennbaren oder temperaturempfi ndlichen Materialien, muss ein freier Abstand zum Boden von mindestens 1 cm vorhanden sein! Siehe auch Abschnitt „3.3 Eignung der Aufstellfl... -
Seite 13: Verbrennungsgefahr
Sicherheitshinweise 1.2 Verbrennungsgefahr Heiße Teile, heiße Bereiche, Verbrennungsgefahr! Der Kaminofen, vor allem seine Tür und Front, die Ofenoberfl äche und die Abgasrohre erwärmen sich bei Betrieb sehr stark. Über die Sichtscheibe der Feuertür wird ebenfalls ein erheblicher Leistungsanteil abgegeben. Zur gefahrlosen Bedienung des Gerätes benutzen Sie bitte den mitgelieferten Schutzhandschuh. Bitte achten Sie darauf, dass besonders Kinder während und nach dem Heizbetrieb einen ausreichenden Sicherheitsabstand halten. -
Seite 14: Gefahren Durch Unzureichende Verbrennungsluft
Verbrennungsluftversorgung und die Abgasabführung empfi ndlich stören. Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC 2. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte. -
Seite 15: Gefahren Durch Ungeeignete Brennstoffe
Das Verbrennen von Abfällen oder ungeeigneten Brennstoffen ist nicht zulässig, umweltschädlich und gefährlich. Der NEXA ist ausschließlich für den Brennstoff Scheitholz und Holzbriketts, der NEXA HE zusätzlich für den Brennstoff Braunkohlebriketts geprüft und vorgesehen. Ausführliche Informationen zu den vorgesehenen Brennstoffen fi nden Sie „4.1 Brennstoffe“ auf Seite 23. -
Seite 16: Gefahren Durch Ungenügende Funktion Des Schornsteins
Bei Frost können sehr kalte Abgase an der Schornsteinmündung kondensieren und einfrieren. Dies gilt im Besonderen bei Abgasen von Gasfeuerstätten. Achten Sie bei der Inbetriebnahme des NEXA daher darauf, dass die Schornsteinmündung frei ist und die Abgase ausreichend gut abziehen können. -
Seite 17: Richtiges Verhalten Bei Einem Schornsteinbrand
Sicherheitshinweise 1.8 Richtiges Verhalten bei einem Schornsteinbrand Befolgen Sie das richtige Verhalten im Falle eines Schornsteinbrands und prägen Sie sich die folgenden Punkte ein! Schließen Sie die Verbrennungsluft! Rufen Sie die Feuerwehr und den zuständigen Schornsteinfeger (bevollmächtigter Bezirksschorn- steinfeger)! ... -
Seite 18: Planungsdaten
LEDA Unterdruck Controller, LUC, Sicherheitseinrichtung mit Grafi kdisplay für den gemeinsamen Betrieb von Luft absaugender Anlage und Festbrennstoff-Feuerstätte, allgemein bauaufsichtlich zugelassen, bzw. 1003-01738 LEDA Unterdruck Controller, LUC Hohlwand-Set, wie vor, jedoch mit entsprechendem UP-Gehäuse für den Einbau in Leichtbauwände... -
Seite 19: Berechnung Der Heizlast (Des Wärmebedarfs)
Aufstellraums (Heizlast) orientieren. Eine entsprechende Nachweispfl icht besteht im Sinne der 1. BImSchV für den Kaminofen NEXA nicht (Nennwärmeleistung bis 6 kW). Der NEXA kann nur dann gut und wirtschaftlich betrieben werden, wenn seine Wärmeleistung an die gegebenen Wärmebedarfsverhältnisse (Heizlast) und die Bedürfnisse des Betreibers angepasst ist. - Seite 20 Alle in den gleichen Schornstein führenden Öffnungen, wie z.B. andere Anschluss- oder Reinigungsöff- nungen müssen geschlossen sein. Der NEXA ist grundsätzlich für eine Mehrfachbelegung geeignet. Dafür muss der Schornstein sowie alle daran angeschlossenen Feuerstätten technisch und formell für die Mehrfachbelegung geeignet sein.
-
Seite 21: Bestimmung Des Gesamtförderdrucks
4 Pa nach DIN EN 13384. 2. Mindestförderdruck für den 11 Pa für den NEXA Kaminofen 10 Pa für den NEXA HE bei Betrieb mit Scheitholz oder Holz- briketts, bzw. 12 Pa bei Betrieb mit Braunkohlebriketts 3. Förderdruck für Abgasrohr Wertermittlung durch entsprechende Berechnung nach (Verbindungsstück) -
Seite 22: Verbrennungsluftversorgung
Die Leitung wird direkt an der Feuerstätte angeschlossen. Hierfür steht ein entsprechender Verbrennungs- luftstutzen zur Verfügung (als optionales Zubehör verfügbar). Der NEXA bezieht die gesamte Verbren- nungsluft ausschließlich über die Öffnung in der Rückwand des Geräts bzw. über den Luftstutzen auf der Geräterückseite. -
Seite 23: Verbrennungsluftversorgung Aus Dem Raum
Planungsdaten Die Verbrennungsluftleitung ist gegen Kondensatbildung zu dämmen in den Bereichen, in denen die Leitung außen von Raumluft umgeben ist. Verwendete Dämmstoffe müssen entsprechend feuchtigkeitsabweisend oder mit einer Dampfsperre versehen sein. Verbrennungsluftversorgung aus dem Raum Bei der Verbrennungsluftversorgung aus dem Aufstellraum ist eine ausreichende Luftzufuhr in den Raum sicher zu stellen. -
Seite 24: Aufstellen Und Erstinbetriebnahme
Die statischen Eigenschaften der Aufstellfl äche muss ausreichend dimensioniert und geeignet sein. Bei Bedarf müssen geeignete Maßnahmen zur Lastenverteilung getroffen werden. Besteht die Aufstellfl äche des NEXA aus brennbaren oder temperaturempfi ndlichen Materialien, sollte ein freier Abstand zum Boden von mindestens 1 cm vorhanden sein! Bei Untergründen, die brennbare Baustoffe enthalten, werden die Stellfüße soweit herausgedreht, dass ein... -
Seite 25: Transporterleichterung
Bodenabstand von mindestens 1cm vorhanden ist. Abb. 3.1 Stellfüße unter dem Geräteboden Besteht die Aufstellfl äche des NEXA aus brennbaren oder temperaturempfi ndlichen Materialien, sollte ein freier Abstand zum Boden von mindestens 1 cm vorhanden sein! -
Seite 26: Montage Des Außenluftanschluss-Stutzens
Aufstellen und Erstinbetriebnahme 3.6 Montage des Außenluftanschluss-Stutzens Der Außenluftanschluss-Stutzen (als optionales Zubehör verfügbar) wird mit den beiliegenden Schrauben an der Rückwand des NEXA befestigt. Abb. 3.2 Außenluftanschluss-Stutzen an der Geräterückseite 3.7 Einsetzen der Speichereinlage Die obere Glasabdeckung entnehmen - die Glasabdeckung liegt nur lose auf, zum Entnehmen empfi... -
Seite 27: Einstellen Der Rauchabschlagklappe
Gewindestange aufgeschraubt, bleibt auch die Rauchabschlagklappe auch bei geschlossener Feuertür immer weiter geöffnet (z.B. als Unterstützung bei ungünstigen Schornsteinbedingungen). Beim NEXA HE muss die Rauchabschlagklappe so eingestellt sein, dass diese bei geschlossener Tür auch komplett geschlossen ist. 3.9 Anschließen an den Schornstein Der Abgasstutzen befi... -
Seite 28: Verbindungsstück Und Anschluss An Den Schornstein
Aufstellen und Erstinbetriebnahme 3.10 Verbindungsstück und Anschluss an den Schornstein Das Abgasrohr (Verbindungsstück) muss auf dem Abgasstutzen sicher befestigt sein. Der Querschnitt sollte innerhalb der Rohrstrecke nach Möglichkeit nicht verringert werden. Das Abgasrohr (Verbindungsstück) darf nicht mit Gefälle zum Schornstein verlegt werden. ... -
Seite 29: Erstinbetriebnahme
Aufstellen und Erstinbetriebnahme 3.11 Erstinbetriebnahme Wir empfehlen, bei der ersten Inbetriebnahme der Feuerstätte nur mit geringer Brennstoffaufgabe (0,5 bis 0,7 kg, klein gespalten) zu heizen. Eventuelle Kondensatbildung an der Feuerstätte oder an der Verkleidung sollte sofort sorgfältig abgewischt werden, bevor Rückstände in den Lack einbrennen können. Während der Erstinbetriebnahme und den ersten Betriebsstunden kann es zu einer Geruchsbildung durch die Einbrennlackierung kommen. -
Seite 30: Normen Und Richtlinien
Aufstellen und Erstinbetriebnahme 3.12 Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten und Heizungssystemen besonders zu beachten: Landesbauordnung des jeweiligen Bundeslandes FeuVo Feuerungsverordnungen der jeweiligen Bundesländer EnEV Energieeinsparverordnung 1. -
Seite 31: Bedienung
Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz, geeignete Holzbriketts oder Braunkohlebriketts in den geeigneten Größen, Längen und Mengen. Der NEXA ist für die Brennstoffe Scheitholz, Holzbriketts und Braunkohlebriketts vorgesehen, der NEXA HE für die Brennstoffe Scheitholz, Holzbriketts.Gemäß 1. Verordnung zur Durchführung des Bundes-Immissi- onsschutzgesetzes (1.BImSchV, §3 Abs. -
Seite 32: Empfehlungen Für Den Brennstoff Scheitholz
Verbrennung und das Heizen verloren. Ausreichend trockenes Holz erreicht man in der Regel durch eine zwei- bis drei-jährige Lagerung von gespaltenem Holz an gut gelüfteter Stelle. Optimales Scheitholz für den Kaminofen NEXA: Scheitholzlänge: optimal 25 cm, maximal ca. 33 cm maximaler Umfang: ca. -
Seite 33: Empfehlungen Für Den Brennstoff Holzbriketts
7 bis 10 cm Stückigkeit: 1 bis 2 mal durchgebrochen maximale Restfeuchte: 15 % Empfehlungen für den Brennstoff Braunkohlebriketts (NEXA HE) Kaminofens NEXA HE Der Betrieb des mit Kohlebrennstoffen ist nur mit korrekter Lufteinstellung (Brennstoffwahl) möglich (siehe Abschnitt „Vorbereitung, Umrüstung auf Betrieb mit Braunkohlebriketts“... -
Seite 34: Unzulässige Brennstoffe
Bedienung Bei der Verwendung sind die jeweiligen Produkthinweise zu berücksichtigen. Optimale Braunkohlebriketts für den Kaminofen NEXA HE: Stücklänge: optimal bis 20 cm, maximal ca. 25 cm empfohlenen Größe: 6“ oder 7“ Stückigkeit: 1 Brikett, 1 mal durchgebrochen Unzulässige Brennstoffe Das Verbrennen von Abfällen ist unzulässig und schädlich für Umwelt und Feuerstätte. -
Seite 35: Anzündhilfen
Brennstoff und dessen Lagerort durch den Schornsteinfeger kontrolliert. Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden. -
Seite 36: Funktionsprinzip Der Verbrennung Im Nexa
Bedienung 4.2 Funktionsprinzip der Verbrennung im NEXA Der prinzipielle Aufbau des NEXA und seines Verbrennungssystems im Brennzylinder: Glasabdeckung Kopfbereich, Platz für Speichereinlagen Brennraumdecke Betätigung der Rauchabschlagklappe Rauchabschlagklappe Umlenkstein aus Vermiculit Sichtscheibe Flammenraum Feuerraumauskleidung aus Vermiculit Feuerraumtür Durchbranddüse Verbrennungsluft-Hebel Sekundärlufteintritt Brennzylinder Aschetür... -
Seite 37: Holzfeuerung - Nutzen Bis Zum Letzten Funken
Bedienung Holzfeuerung - Nutzen bis zum letzten Funken Der Brennzylinder des NEXA ist für den besonders schadstoffarmen Abbrand entscheidend. Er bildet die Hauptverbrennungszone. In dem Brennzylinder aus hochhitzebeständigen und spannungsfreien Gusseisen wird die Verbrennungsluft optimal und entsprechend vorgeheizt dem Brennstoff zugeführt. -
Seite 38: Stufe 1 - Hauptverbrennung Und Entgasung
Bedienung Stufe 1 - Hauptverbrennung und Entgasung: Die Verbrennungsluft wird über das Luftventil im Gerätekorpus in die Luftvorwärmkammer unterhalb und um den Brennzylinder gelenkt. Über Vorwärmkanäle strömt die Verbrennungsluft zu entsprechenden Düsen und Öffnungen und gelangt von dort an genau bestimmten Stellen optimal in die Brenngase. Durch die so in den Brennraum geleitete Verbrennungsluft wird konstant für eine stabile Entgasung gesorgt. -
Seite 39: Bedienelemente
Benutzen Sie deshalb bitte immer den mitgelieferten Bediengriff und bei Bedarf den Schutzhandschuh. Die Feuertür des NEXA öffnen Sie mit dem abnehmbaren Bediengriff („kalte Hand“). Dazu wird der Bediengriff mit der fl achen, kurzen Seite unten Abb. 4.4 geöffneter Türgriff in die Aufnahme am Türgriff gesteckt (siehe Abb. - Seite 40 Der Bediengriff für die Einstellung der Verbren- nungsluft („Luftschieber“) befi ndet sich mittig unter der Feuertür. Der Luftschieber ist bei beiden Versionen des NEXA jeweils mittig unter der Tür Der Bediengriff lässt sich nach rechts schieben (Verbrennungsluft komplett geöffnet) und nach links schieben (Verbrennungsluft komplett geschlossen).
-
Seite 41: Heizbetrieb Und Einstellungen
Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Verwenden Sie bei jedem Betrieb Ihres Ofens nur die geeigneten Brennstoffe, achten Sie auf gute Qualität,... -
Seite 42: Vorbereitung, Umrüstung Auf Betrieb Mit Braunkohlebriketts
Bedienung Vorbereitung, Umrüstung auf Betrieb mit Braunkohlebriketts Abb. 4.7 Rüttelrost einsetzen Abb. 4.8 Brennstoffwähler geschlossen, Betrieb mit Holz Für den Betrieb mit Braunkohlebriketts muss das serienmäßige Liegerost gegen ein Kohlerost (Rüttelrost) ausgetauscht werden. Dieser Kohlerost ist als optionales Zubehör verfügbar. ... - Seite 43 Bedienhebel muss sich ganz nach rechts und links schieben lassen, schließen Sie Aschefach- und Feuertür. Ihr NEXA kann nun mit Braunkohlebriketts betrieben werden. Für den anschließenden Betrieb mit Holzbrenn- stoffen tauschen Sie den Kohlerost wieder gegen Abb. 4.10 Bedienung des Rüttelrosts mit dem Bedienhebel den fl...
- Seite 44 Sie den Aschekasten ein Stück weit heraus, legen Sie 2 Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) in den Halter auf dem Aschekasten - siehe Abb. 4.11, zünden Sie die Anzündhilfe an und schieben Sie den Aschekasten wieder ganz hinein, ...
-
Seite 45: Nachlegen Und Heizen Mit Holz Oder Holzbriketts
Bedienung Nachlegen und Heizen mit Holz oder Holzbriketts Nach dem Anheizen oder nach dem vorhergehenden Abbrand sind kaum noch gelbliche Flammen zu sehen, der Brennstoff ist weitgehend verbrannt und die Reste sind im Brennzylinder in sich zusammen gesackt. Nun kann nachgelegt werden: ... -
Seite 46: Nachlegen Und Heizen Mit Braunkohlebriketts
Bedienung Das Nachlegen und Anheizen kann erleichtert werden, wenn währenddessen z.B. ein Fenster im Aufstellraum der Feuerstätte gekippt oder geöffnet wird. Nachlegen und Heizen mit Braunkohlebriketts Nach dem Anheizen sollte noch ein zweiter Abbrand mit Scheitholz erfolgen, um ein ausreichendes Glutbett für den Braunkohlebetrieb zu erhalten. -
Seite 47: Weiterheizen Und Leistungsregelung Mit Holz Oder Holzbriketts
Bedienung Brechen Sie die Braunkohlebriketts am besten einmal durch, geben Sie die Stücke in den Brennzylinder - eine Menge von ca. 1,0 bis 1,1 kg insgesamt, Schließen Sie die Feuerraumtür, öffnen Sie die Verbrennungsluft nun wieder komplett - ziehen Sie den Verbrennungsluft- Schieber komplett nach rechts (siehe Abb. -
Seite 48: Weiterheizen Und Leistungsregelung Bei Braunkohlebriketts
Bedienung Ebenso ist mit Holz auch kein stark gedrosselter Schwachlastbetrieb (Dauerbrand) möglich. Bei zu stark verminderter Verbrennungsluft oder auch bei sehr schwachem Schornsteinzug kommt es zu einem unsauberen und nicht effi zienten Abbrand unter Luftmangel. Dies führt zu vermehrter Kondensat- und Teerbildung im Flammenraum und besonders schnell zu Verschmutzungen an der Sichtscheibe, zu starker Ruß- und Rauchbildung bis hin zur Verpuffungsgefahr. -
Seite 49: Weiterheizen Nach Dem Abbrandende
Bedienung Wird die Verbrennungsluft rechtzeitig geschlossen, bleiben in der Regel Reste der letzten aufgelegten Holzmenge als Holzkohlestücke im Brennzylinder zurück. Dies ist kein Fehler, sondern Zeichen für rechtzeitiges Schließen der Verbrennungsluft. Schließen Sie am Ende des Abbrands und bei nicht betriebener Feuerstätte immer die Türen des Kaminofens und schließen Sie auch die Verbrennungsluft. -
Seite 50: Außerbetriebnahme Im Störfall
Bedienung Außerbetriebnahme im Störfall Im Falle eines größeren Problems kann es möglicher Weise notwendig werden, den Kaminofen außer Betrieb zu nehmen. Löschen Sie den Abbrand niemals mit Wasser! Verschließen Sie die Verbrennungsluft nicht komplett. Im Störfall wird eine Entnahme von Brennstoff und Glut aus dem Brennzylinder kaum möglich und nötig sein. -
Seite 51: Reinigung Und Wartung
Die Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Neben der täglichen Bedienung und Reinigung Ihres NEXA müssen die Heizgaskanäle im Kaminofen und die Abgasrohre mindestens einmal im Jahr oder bei Bedarf auch öfter gereinigt und gewartet werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten. -
Seite 52: Reinigen Der Heizgaskanäle Im Nexa
Unterkante der Feuerraumöffnung aufbauen. Lose Holzkohlestücke können sich auch darüber befi nden, sofern sie nicht heraus fallen. Reinigen der Heizgaskanäle im NEXA Hinter dem eigentlichen Flammenraum befi ndet sich ein Heizgasschacht, durch den die Heizgase zum Abgasstutzen geführt werden - siehe Schnittdar-... - Seite 53 Bedienung entnehmen Sie bei Bedarf auch den Haltewinkel für den Umlenkstein - dieser liegt ohne weitere Befestigung zwischen Rückwandsteinen und Eintritt in den Heizgasschacht - siehe auch Abb. 4.21 und Abb. 4.22, saugen Sie den Heizgasschacht bei Bedarf nach unten hin aus. ...
-
Seite 54: Reinigen Der Sichtscheibe
Bedienung Reinigen der Sichtscheibe Ein Beschlagen der Scheibe lässt sich auf Dauer nicht vollständig vermeiden. Der NEXA besitzt jedoch eine Scheibenspülung, die eine schnelle Verunreinigung der Glaskeramikscheibe verhindert. Beim Anheizen und bei Verwendung von feuchtem Holz, von zu großen Holzstücken oder bei ungenügenden Schornsteinbedingungen schlägt sich Kondensat aus den Brenngasen auf der Scheibe ab und Rußpartikel... -
Seite 55: Checkliste Bei Störungen
Bedienung 4.6 Checkliste bei Störungen Störung Ursache Abhilfe Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht Nur den Brennstoff verwenden, der für Falscher Brennstoff oder zu oder wenig das Gerät geeignet und zugelassen ist Sichtscheibe ver- ... - Seite 56 Bedienung Störung Ursache Abhilfe Probebetrieb durchführen und Das Feuer brennt Schornsteinzug zu stark: (max. schlecht 18, 19, bzw. 20 Pa am Abgas- anliegenden Unterdruck messen. oder stutzen, für einen optimalen Zugbegrenzung im Schornstein Sichtscheibe ver- Wirkungsgrad) einbauen lassen, z.B. schmutzt schnell Nebenluftvorrichtung ...
-
Seite 57: Gewährleistung Und Garantie
Fällen, in denen eine Mangelhaftigkeit eines Baukörpers hervorgerufen wird - gegenüber dem Endverbraucher für anfängliche Sachmängel 24 Monate ab Gefahrübergang. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw. -
Seite 58: Leistungserklärung
Raumheizer für feste Brennstoffe ohne Intended use Warmwasserbereitung Room heater burning solid fuel without water supply Hersteller, Marke LEDA Werk GmbH & Co.KG manufacturer, trade mark Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de Gegebenenfalls Bevollmächtigter... - Seite 59 Leistungserklärung Harmonisierte technische Spezifi kationen DIN EN 13240:2001/A2:2004/AC:2007 Harmonized technical specifi cation Wesentliche Merkmale Leistung Essential characteristics performance Brandsicherheit Fire safety Prüfung erfüllt testing pass Brandverhalten Reaction to fi re Abstand zu brennbaren Materialien Mindestabstand in mm minimum distances in mm Safety distance to combustible material hinten rear...
- Seite 60 Raumheizer für feste Brennstoffe ohne Intended use Warmwasserbereitung Room heater burning solid fuel without water supply Hersteller, Marke LEDA Werk GmbH & Co.KG manufacturer, trade mark Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de Gegebenenfalls Bevollmächtigter...
- Seite 61 Leistungserklärung Harmonisierte technische Spezifi kationen DIN EN 13240:2001/A2:2004/AC:2007 Harmonized technical specifi cation Wesentliche Merkmale Leistung Essential characteristics performance Brandsicherheit Fire safety Prüfung erfüllt testing pass Brandverhalten Reaction to fi re Abstand zu brennbaren Materialien Mindestabstand in mm minimum distances in mm Safety distance to combustible material hinten rear...
-
Seite 62: Geräteschild
Innenseite der Aschefachtür - zum Öffnen der Aschefachtür siehe auch „Aschefachtür“ auf Seite Abb. 7.1 geöffnete Aschefachtür Abb. 7.2 Geräteschild („Typenschild“) auf der Innenseite der Aschefachtür Abb. 7.4 Geräteschild („Typenschild“) des NEXA HE Abb. 7.3 Geräteschild („Typenschild“) des NEXA... -
Seite 63: Ersatz- Und Verschleissteile
8.1 Ersatz- und Verschleißteile - Übersicht Umlenkstein, Vermiculit Steinsegment, klein Steinsegment, groß Haltewinkel für Umlenkstein Umlenkplatte und Rauchabschlag- platte, Set Feuertür NEXA, komplett montiert Aschefachtür NEXA Durchbranddüse Brennerplatte Brennzylinder-Oberteil Brennzylinder-Segment Liegerost oder Rüttelrost Brennzylinder-Unterteil Aschetür Glasabdeckung Abb. 8.1 Ersatzteile des NEXA... -
Seite 64: Ersatz- Und Verschleißteile - Feuerraum
4x benötigt Steinsegment, groß aus Vermiculite, 2x benötigt Haltewinkel für Umlenkstein (Abb. 8.1) Umlenkplatte und Rauchabschlagplatte, Set, (Abb. 8.1) Abb. 8.2 Feuerraum-Auskleidung und Umlenkung Kaminofen Typ NEXA Feuerraum 1005-03937 Umlenkstein Vermiculite (1x) 1005-03938 Steinsegment, klein, Vermiculite (4x) 1005-03939 Steinsegment, groß, Vermiculite (2x) 1005-03940 Haltewinkel für Umlenkstein... -
Seite 65: Ersatz- Und Verschleißteile - Tür
Ersatz- und Verschleissteile 8.3 Ersatz- und Verschleißteile - Tür Kaminofen Typ NEXA Tür 1005-04090 Feuertür NEXA, komplett, vormontiert Türdichtungsset NEXA für Feuertür und Aschefachtür 1005-03946 1005-04091 Aschefachtür NEXA, Version Glas 1005-03948 Aschefachtür NEXA, Version Guss 1005-03950 Türgriff, komplett montiert 8.4 Ersatz- und Verschleißteile - Brennzylinder... -
Seite 66: Technische Daten
Technische Daten Technische Daten Kaminofen Typ NEXA NEXA HE Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13240 CO bezogen auf 13% O ≤ 1250 [mg/m Staub-Gehalt bezogen auf 13% O [mg/m ≤ 40 bezogen auf 13% O [mg/m ≤ 120... - Seite 67 [kg] 1) Bei der Prüfung wurde ein Abgarsrohr mit Drosselklappe verwendet, bei NEXA HE ist die Rauchabschlagklappe bei Betrieb (geschlossene Feuertür) komplett geschlossen (siehe Abschnitt „3.8 Einstellen der Rauchabschlagklappe“ auf Seite 19). 2) Für einen optimalen Wirkungsgrad sollte dieser Wert nicht überschritten werden.
- Seite 68 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
