Bedienung

3.3 Bedienelemente

Feuertür, Türverschluss, Türgriff
Der Türgriff der Feuertür ist bei Betrieb immer
geschlossen (der Türgriff steht senkrecht, siehe Abb.
3.1). Er besitzt einen Hakenverschluss, der durch
Ziehen des Türgriffs geöffnet wird.
Bei Betrieb der Feuerstätte wird der Türgriff sehr
heiß. Benutzen Sie deshalb bitte immer den
mitgelieferten Schutzhandschuh.
Verbrennungsluft-Schieber
Der Bediengriff für die Einstellung der Verbren-
nungsluft („Luftschieber") befi ndet sich mittig unter
der Feuertür .
1
Der Bediengriff lässt sich von links (Verbren-
nungsluft komplett geschlossen) nach rechts
bewegen (Verbrennungsluft komplett geöffnet).
Bei Betrieb des DIAMANT wird der Bediengriff
heiß. Daher sollte für Einstellungen bei Betrieb der
mitgelieferte Handschuh verwendet werden.
Auf dem Luftschieberhebel befi ndet sich ein sich ein
keilförmiger Ausschnitt. Diese Markierung entspricht
der Funktionsrichtung: breite Seite der Markierung
- geöffnete Verbrennungsluft, kleine Seite der
Markierung - geschlossene Verbrennungsluft.
18

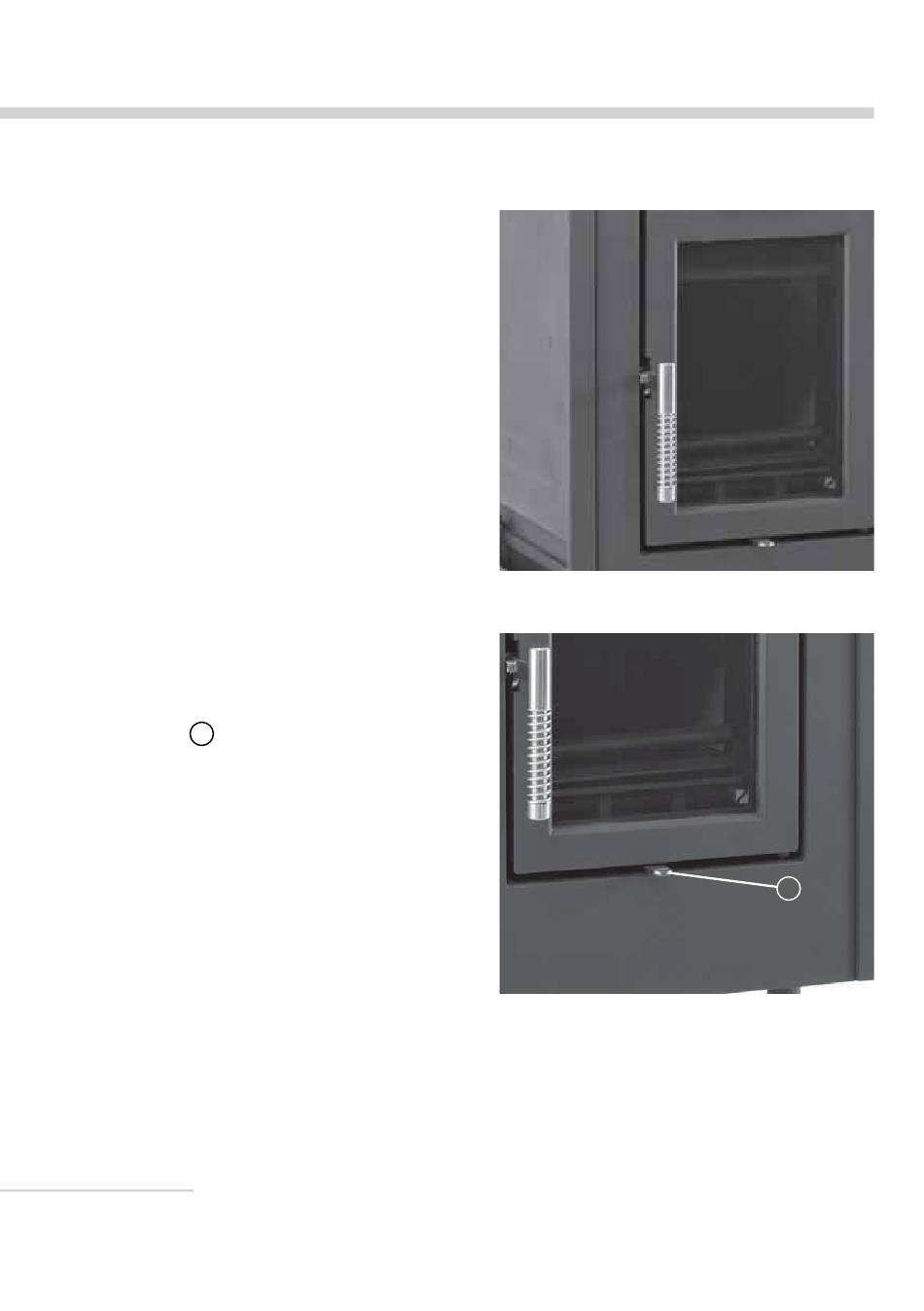

Abb. 3.1 Türverschluss, Türgriff
Abb. 3.2 Verbrennungsluft-Schieber
