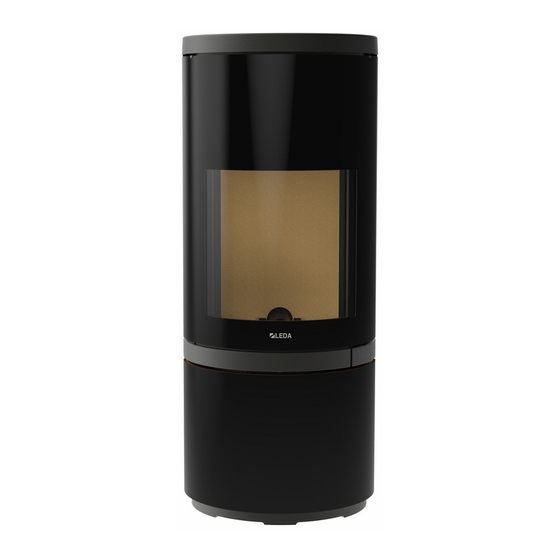

- Seite 1 NEXA Kaminofen Aufstell- und Bedienungsanleitung...
-
Seite 2: Feurige Qualität
Kaminofen Feurige Qualität NEXA Beschreibung Ident-Nr. Kaminofen NEXA - schwarz mit Aschetür 1003-01598 in Glasoptik NEXA HE - schwarz mit Aschetür 1003-01812 in Glasoptik NEXA - schwarz mit Aschetür 1003-01599 in Guss NEXA HE- schwarz mit Aschetür 1003-01813 in Guss... - Seite 3 Anlagenersteller LEDA Kaminofen NEXA Ausführung NEXA - schwarz mit Aschetür in Glas NEXA - schwarz mit Aschetür in Guss NEXA HE - schwarz mit Aschetür in Glas NEXA HE - schwarz mit Aschetür in Guss Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße...
- Seite 5 (verbleibt in dieser Anleitung) LEDA Kaminofen NEXA Ausführung NEXA - schwarz mit Aschetür in Glas NEXA - schwarz mit Aschetür in Guss NEXA HE - schwarz mit Aschetür in Glas NEXA HE - schwarz mit Aschetür in Guss Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße...
-
Seite 7: Inhaltsverzeichnis
Anschließen an den Schornstein 3.10 Grundregeln für die Montage des Abgasrohrs 3.11 Erstinbetriebnahme 3.12 Normen und Richtlinien BEDIENUNG Brennstoffe Funktionsprinzip der Verbrennung im NEXA Bedienelemente Heizbetrieb und Einstellungen Reinigung und Wartung Checkliste bei Störungen GEWÄHRLEISTUNG UND GARANTIE LEISTUNGSERKLÄRUNG GERÄTESCHILD ERSATZ- UND VERSCHLEISSTEILE Ersatz- und Verschleißteile - Übersicht... - Seite 9 Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem NEXA haben Sie sich für einen technisch und optisch modernen und ganz besonderen Kaminofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Der NEXA wurde nach heutigem Stand der Technik gebaut und ist nach der Europäischen Norm DIN EN 13240 als Kaminofen für feste Brennstoffe geprüft worden.
-
Seite 10: Sicherheitshinweise
Bestandteilen einhalten. Unterschiedlicher Mindest- abstand nach hinten: NEXA: 20 cm NEXA HE: 40 cm Abb. 1.1 Mindestabstände zu brennbaren Baustoffen oder Bauteilen Die angegebenen Sicherheitsabstände zu brennbaren Baustoffen, Bauteilen, Möbeln usw. sind Mindestangaben. Bei besonders temperaturempfi ndlichen Materialien, bei besonders wärmegedämmten Gebäudewänden o.ä. -
Seite 11: Abstand Im Bereich Des Rauchrohrs
Sicherheitshinweise Abstand im Bereich des Rauchrohrs Bei der Aufstellung des NEXA vor einer brennbaren Wand ist im Bereich der Rohrdurchführung durch die Wand ein Mindestabstand von 40 cm zu brennbaren Materialien umlaufend um das Rohr einzuhalten. Abb. 1.2 Nicht brennbare Wand im Bereich um das Abgasrohr Schutz im Bereich vor der ca. -
Seite 12: Schutz Der Aufstellfl Äche
Sicherheitshinweise Schutz der Aufstellfl äche Der Kaminofen darf nicht direkt auf brennbare bzw. temperaturempfi ndliche Böden, Untergründe oder Bodenbeläge gestellt werden. Unter dem Ofen muss zumindest ein nicht-brennbarer Bodenbelag vorhanden sein, z.B. Fliesen oder Glasplatte. Schutz im Strahlungsbereich der Sichtscheibe Wegen der hohen Wärmestrahlung über die Sichtscheibe Ihres Heizeinsatzes ist in diesem Bereich ein ausreichender... -
Seite 13: Verbrennungsgefahr
Sicherheitshinweise 1.2 Verbrennungsgefahr Heiße Teile, heiße Bereiche, Verbrennungsgefahr! Der Kaminofen, vor allem seine Tür und Front, die Ofenoberfl äche und die Abgasrohre erwärmen sich bei Betrieb sehr stark. Über die Sichtscheibe der Feuertür wird ebenfalls ein erheblicher Leistungsanteil abgegeben. Zur gefahrlosen Bedienung des Gerätes benutzen Sie bitte den mitgelieferten Schutzhandschuh. Bitte achten Sie darauf, dass besonders Kinder während und nach dem Heizbetrieb einen ausreichenden Sicherheitsabstand halten. -
Seite 14: Gefahren Durch Unzureichende Verbrennungsluft
Verbrennungsluftversorgung und die Abgasabführung empfi ndlich stören. Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC 2. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte. -
Seite 15: Gefahren Durch Ungeeignete Brennstoffe
Das Verbrennen von Abfällen oder ungeeigneten Brennstoffen ist nicht zulässig, umweltschädlich und gefährlich. Der NEXA ist ausschließlich für den Brennstoff Scheitholz und Holzbriketts geprüft und vorgesehen. Ausführliche Informationen zu den vorgesehenen Brennstoffen fi nden Sie „4.1 Brennstoffe“ auf Seite 21. -
Seite 16: Richtiges Verhalten Bei Einem Schornsteinbrand
Bei Frost können sehr kalte Abgase an der Schornsteinmündung kondensieren und einfrieren. Dies gilt im Besonderen bei Abgasen von Gasfeuerstätten. Achten Sie bei der Inbetriebnahme des NEXA daher darauf, dass die Schornsteinmündung frei ist und die Abgase ausreichend gut abziehen können. -
Seite 17: Planungsdaten
LEDA Unterdruck Controller, LUC, Sicherheitseinrichtung mit Grafi kdisplay für den gemeinsamen Betrieb von Luft absaugender Anlage und Festbrennstoff-Feuerstätte, allgemein bauaufsichtlich zugelassen, bzw. 1003-01738 LEDA Unterdruck Controller, LUC Hohlwand-Set, wie vor, jedoch mit entsprechendem UP-Gehäuse für den Einbau in Leichtbauwände... -
Seite 18: Berechnung Der Heizlast (Des Wärmebedarfs)
Aufstellraums (Heizlast) orientieren. Eine entsprechende Nachweispfl icht besteht im Sinne der 1. BImSchV für den Kaminofen NEXA nicht (Nennwärmeleistung bis 6 kW). Der NEXA kann nur dann gut und wirtschaftlich betrieben werden, wenn seine Wärmeleistung an die gegebenen Wärmebedarfsverhältnisse (Heizlast) und die Bedürfnisse des Betreibers angepasst ist. -
Seite 19: Bestimmung Des Gesamtförderdrucks
Alle in den gleichen Schornstein führenden Öffnungen, wie z.B. andere Anschluss- oder Reinigungsöff- nungen müssen geschlossen sein. Der NEXA ist grundsätzlich für eine Mehrfachbelegung geeignet. Dafür muss der Schornstein sowie alle daran angeschlossenen Feuerstätten technisch und formell für die Mehrfachbelegung geeignet sein. -
Seite 20: Verbrennungsluftversorgung
Auslegungstabellen bzw. nach DIN EN 13384 ermittelt, bei Verbrennungsluftversorgung aus dem Aufstellraum (Raumluftverbund) bzw. Gebäude: mindestens 4 Pa nach DIN EN 13384. 2. Mindestförderdruck für den 11 Pa für den NEXA bei Nennwärmeleistung Kaminofen 3. Förderdruck für Abgasrohr Wertermittlung durch entsprechende Berechnung nach (Verbindungsstück) DIN EN 13384 Zur Auslegung der Verbrennungsluftleitung können einfache Arbeitstabellen verwendet werden... -
Seite 21: Verbrennungsluftversorgung Über Direkte Leitung Von Außen
Die Leitung wird direkt an der Feuerstätte angeschlossen. Hierfür steht ein entsprechender Verbrennungs- luftstutzen zur Verfügung (als optionales Zubehör verfügbar). Der NEXA bezieht die gesamte Verbren- nungsluft ausschließlich über die Öffnung in der Rückwand des Geräts bzw. über den Luftstutzen auf der Geräterückseite. -
Seite 22: Aufstellen Und Erstinbetriebnahme
Die statischen Eigenschaften der Aufstellfl äche muss ausreichend dimensioniert und geeignet sein. Bei Bedarf müssen geeignete Maßnahmen zur Lastenverteilung getroffen werden. Besteht die Aufstellfl äche des NEXA aus brennbaren oder temperaturempfi ndlichen Materialien, muss ein freier Abstand zum Boden von mindestens 1 cm vorhanden sein! Bei Untergründen, die brennbare Baustoffe enthalten, müssen die Stellfüße soweit herausgedreht sein, dass... -
Seite 23: Transporterleichterung
Bodenabstand von mindestens 1cm vorhanden ist. Abb. 3.1 Stellfüße unter dem Geräteboden Besteht die Aufstellfl äche des NEXA aus brennbaren oder temperaturempfi ndlichen Materialien, muss ein freier Abstand zum Boden von mindestens 1 cm vorhanden sein! -
Seite 24: Montage Des Außenluftanschluss-Stutzens
Aufstellen und Erstinbetriebnahme 3.6 Montage des Außenluftanschluss-Stutzens Der Außenluftanschluss-Stutzen (als optionales Zubehör verfügbar) wird mit den beiliegenden Schrauben an der Rückwand des NEXA befestigt. Abb. 3.2 Außenluftanschluss-Stutzen an der Geräterückseite 3.7 Einsetzen der Speichereinlage Die obere Glasabdeckung entnehmen - die Glasabdeckung liegt nur lose auf, zum Entnehmen empfi... -
Seite 25: Einstellen Der Rauchabschlagklappe
Aufstellen und Erstinbetriebnahme 3.8 Einstellen der Rauchabschlagklappe Der Kaminofen NEXA besitzt oberhalb der Umlenkung eine Rauchabschlagklappe , die beim Schließen der Feuertür weiter geschlossen wird, um einen höheren Wirkungsgrad zu gewährleisten. Beim Öffnen der Feuertür öffnet sich diese Klappe und wirkt einem verstärken Herausrauchen entgegen. -
Seite 26: Grundregeln Für Die Montage Des Abgasrohrs
Aufstellen und Erstinbetriebnahme 3.10 Grundregeln für die Montage des Abgasrohrs Das Abgasrohr muss auf dem Abgasstutzen sicher befestigt sein. Der Abgasrohrquerschnitt sollte nicht verringert werden. Das Abgasrohr darf nicht mit Gefälle zum Schornstein verlegt werden. Eine steigende Rohrführung, bzw. -
Seite 27: Erstinbetriebnahme
Aufstellen und Erstinbetriebnahme 3.11 Erstinbetriebnahme Wir empfehlen, bei der ersten Inbetriebnahme der Feuerstätte nur mit geringer Brennstoffaufgabe (0,5 bis 0,7 kg, klein gespalten) zu heizen. Eventuelle Kondensatbildung an der Feuerstätte oder an der Verkleidung sollte sofort sorgfältig abgewischt werden, bevor Rückstände in den Lack einbrennen können. Während der Erstinbetriebnahme und den ersten Betriebsstunden kann es zu einer Geruchsbildung durch die Einbrennlackierung kommen. -
Seite 28: Normen Und Richtlinien
Aufstellen und Erstinbetriebnahme 3.12 Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten und Heizungssystemen besonders zu beachten: Landesbauordnung des jeweiligen Bundeslandes FeuVo Feuerungsverordnungen der jeweiligen Bundesländer EnEV Energieeinsparverordnung 1. -
Seite 29: Bedienung
Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz oder geeignete Holzbriketts in den geeigneten Größen, Längen und Mengen. Der NEXA ist für die Brennstoffe Scheitholz uns Holzbriketts vorgesehen. Gemäß 1. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (1.BImSchV, §3 Abs. 1, Nr. 4 - naturbelassenes Scheitholz, und 5a - Holzpresslinge) dürfen nur diese Brennstoffe in ausreichend trockenem und sauberen... -
Seite 30: Empfehlungen Für Den Brennstoff Scheitholz
Verbrennung und das Heizen verloren. Ausreichend trockenes Holz erreicht man in der Regel durch eine zwei- bis drei-jährige Lagerung von gespaltenem Holz an gut gelüfteter Stelle. Optimales Scheitholz für den Kaminofen NEXA: Scheitholzlänge: optimal 25 cm, maximal ca. 33 cm maximaler Umfang: ca. -
Seite 31: Empfehlungen Für Den Brennstoff Holzbriketts
Achten Sie auf einen trockenen Lagerort. Je nach Produkt können Holzbriketts sehr leicht und schnell Feuchtigkeit aufnehmen. Bitte beachten Sie, dass Holzpresslinge im Feuer an Volumen gewinnen! Bei der Verwendung sind die jeweiligen Produkthinweise zu berücksichtigen. Optimale Holzbriketts für den Kaminofen NEXA: Stücklänge: optimal 20 cm, maximal ca. 25 cm empfohlener Durchmesser: ca. -
Seite 32: Anzündhilfen
Brennstoff und dessen Lagerort durch den Schornsteinfeger kontrolliert. Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden. -
Seite 33: Funktionsprinzip Der Verbrennung Im Nexa
Bedienung 4.2 Funktionsprinzip der Verbrennung im NEXA Der prinzipielle Aufbau des NEXA und seines Verbrennungssystems im Brennzylinder: Glasabdeckung Kopfbereich, Platz für Speichereinlagen Brennraumdecke Betätigung der Rauchabschlagklappe Rauchabschlagklappe Umlenkstein aus Vermiculit Sichtscheibe Flammenraum Feuerraumauskleidung aus Vermiculit Feuerraumtür Durchbranddüse Verbrennungsluft-Hebel Sekundärlufteintritt Brennzylinder Aschetür... -
Seite 34: Holzfeuerung - Nutzen Bis Zum Letzten Funken
Bedienung Holzfeuerung - Nutzen bis zum letzten Funken Der Brennzylinder des NEXA ist für den besonders schadstoffarmen Abbrand entscheidend. Er bildet die Hauptverbrennungszone. In dem Brennzylinder aus hochhitzebeständigen und spannungsfreien Gusseisen wird die Verbrennungsluft optimal und entsprechend vorgeheizt dem Brennstoff zugeführt. -
Seite 35: Stufe 1 - Hauptverbrennung Und Entgasung
Bedienung Stufe 1 - Hauptverbrennung und Entgasung: Die Verbrennungsluft wird über das Luftventil im Gerätekorpus in die Luftvorwärmkammer unterhalb und um den Brennzylinder gelenkt. Über Vorwärmkanäle strömt die Verbrennungsluft zu entsprechenden Düsen und Öffnungen und gelangt von dort an genau bestimmten Stellen optimal in die Brenngase. Durch die so in den Brennraum geleitete Verbrennungsluft wird konstant für eine stabile Entgasung gesorgt. -
Seite 36: Bedienelemente
Benutzen Sie deshalb bitte immer den mitgelieferten Bediengriff und bei Bedarf den Schutzhandschuh. Die Feuertür des NEXA öffnen Sie mit dem abnehmbaren Bediengriff („kalte Hand“). Dazu wird der Bediengriff mit der fl achen, kurzen Seite unten Abb. 4.4 geöffneter Türgriff in die Aufnahme am Türgriff gesteckt (siehe Abb. - Seite 37 Der Bediengriff für die Einstellung der Verbren- nungsluft („Luftschieber“) befi ndet sich mittig unter der Feuertür. Der Luftschieber ist bei beiden Versionen des NEXA jeweils mittig unter der Tür Der Bediengriff lässt sich nach rechts schieben (Verbrennungsluft komplett geöffnet) und nach links schieben (Verbrennungsluft komplett geschlossen).
-
Seite 38: Heizbetrieb Und Einstellungen
Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Verwenden Sie bei jedem Betrieb Ihres Ofens nur die geeigneten Brennstoffe, achten Sie auf gute Qualität,... - Seite 39 Sie den Aschekasten ein Stück weit heraus, legen Sie 2 Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) in den Halter auf dem Aschekasten - siehe Abb. 4.7, zünden Sie die Anzündhilfe an und schieben Sie den Aschekasten wieder ganz hinein, ...
-
Seite 40: Nachlegen Und Heizen
Bedienung Nachlegen und Heizen Nach dem Anheizen oder nach dem vorhergehenden Abbrand sind kaum noch gelbliche Flammen zu sehen, der Brennstoff ist weitgehend verbrannt und die Reste sind im Brennzylinder in sich zusammen gesackt. Nun kann nachgelegt werden: Ziehen Sie den Verbrennungsluft-Schieber komplett nach links in die geschlossene Stellung (siehe Abb. -
Seite 41: Weiterheizen Und Leistungsregelung
Bedienung Weiterheizen und Leistungsregelung Holz ist ein lang-fl ammiger, stark gasender Brennstoff, der zügig und unter ständiger Sauerstoffzufuhr abgebrannt werden muss. Der Abbrand darf nicht gedrosselt werden. Der Brennstoff Holz ist daher nur bedingt über die Verbrennungsluftmenge regulierbar. In gewissem Umfang kann die Leistung nur über Aufgabehäufi gkeit und Brennstoffmenge beeinfl usst werden. -
Seite 42: Weiterheizen Nach Dem Abbrandende
Bedienung Abbrandende Falls kein Brennstoff mehr nachgelegt werden soll und keine gelblich-weißen Flammen mehr sichtbar sind, kann die Verbrennungsluft komplett geschlossen werden. Dies vermindert ein unnötiges Durchströmen mit Verbrennungsluft und damit ein Auskühlen der Anlage. Hierzu wird der Lufthebel ganz nach links geschoben. -
Seite 43: Außerbetriebnahme Im Störfall
Bedienung Außerbetriebnahme im Störfall Im Falle eines größeren Problems kann es möglicher Weise notwendig werden, den Kaminofen außer Betrieb zu nehmen. Löschen Sie den Abbrand niemals mit Wasser! Verschließen Sie die Verbrennungsluft nicht komplett. Im Störfall wird eine Entnahme von Brennstoff und Glut aus dem Brennzylinder kaum möglich und nötig sein. -
Seite 44: Reinigung Und Wartung
Die Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Neben der täglichen Bedienung und Reinigung Ihres NEXA müssen die Heizgaskanäle im Kaminofen und die Abgasrohre mindestens einmal im Jahr oder bei Bedarf auch öfter gereinigt und gewartet werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten. -
Seite 45: Reinigen Der Heizgaskanäle Im Nexa
Unterkante der Feuerraumöffnung aufbauen. Lose Holzkohlestücke können sich auch darüber befi nden, sofern sie nicht heraus fallen. Reinigen der Heizgaskanäle im NEXA Hinter dem eigentlichen Flammenraum befi ndet sich ein Heizgasschacht, durch den die Heizgase zum Abgasstutzen geführt werden - siehe Schnittdar-... - Seite 46 Bedienung entnehmen Sie bei Bedarf auch den Haltewinkel für den Umlenkstein - dieser liegt ohne weitere Befestigung zwischen Rückwandsteinen und Eintritt in den Heizgasschacht - siehe auch Abb. 4.15 und Abb. 4.16, saugen Sie den Heizgasschacht bei Bedarf nach unten hin aus. ...
-
Seite 47: Reinigen Der Sichtscheibe
Bedienung Reinigen der Sichtscheibe Ein Beschlagen der Scheibe lässt sich auf Dauer nicht vollständig vermeiden. Der NEXA besitzt jedoch eine Scheibenspülung, die eine schnelle Verunreinigung der Glaskeramikscheibe verhindert. Beim Anheizen und bei Verwendung von feuchtem Holz, von zu großen Holzstücken oder bei ungenügenden Schornsteinbedingungen schlägt sich Kondensat aus den Brenngasen auf der Scheibe ab und Rußpartikel... -
Seite 48: Checkliste Bei Störungen
Bedienung 4.6 Checkliste bei Störungen Störung Ursache Abhilfe Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht Nur den Brennstoff verwenden, der für Falscher Brennstoff oder zu oder wenig das Gerät geeignet und zugelassen ist Sichtscheibe ver- ... - Seite 49 Bedienung Störung Ursache Abhilfe Probebetrieb durchführen und Das Feuer brennt Schornsteinzug zu stark: (max. schlecht 19 Pa am Abgasstutzen, für anliegenden Unterdruck messen. oder einen optimalen Wirkungsgrad) Zugbegrenzung im Schornstein Sichtscheibe ver- einbauen lassen, z.B. schmutzt schnell Nebenluftvorrichtung ...
-
Seite 50: Gewährleistung Und Garantie
Fällen, in denen eine Mangelhaftigkeit eines Baukörpers hervorgerufen wird - gegenüber dem Endverbraucher für anfängliche Sachmängel 24 Monate ab Gefahrübergang. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw. -
Seite 51: Leistungserklärung
Raumheizer für feste Brennstoffe ohne Intended use Warmwasserbereitung Room heater burning solid fuel without water supply Hersteller, Marke LEDA Werk GmbH & Co.KG manufacturer, trade mark Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de Gegebenenfalls Bevollmächtigter... - Seite 52 Leistungserklärung Harmonisierte technische Spezifi kationen DIN EN 13240:2001/A2:2004/AC:2007 Harmonized technical specifi cation Wesentliche Merkmale Leistung Essential characteristics performance Brandsicherheit Fire safety Prüfung erfüllt testing pass Brandverhalten Reaction to fi re Abstand zu brennbaren Materialien Mindestabstand in mm minimum distances in mm Safety distance to combustible material hinten rear...
- Seite 53 Raumheizer für feste Brennstoffe ohne Intended use Warmwasserbereitung Room heater burning solid fuel without water supply Hersteller, Marke LEDA Werk GmbH & Co.KG manufacturer, trade mark Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de Gegebenenfalls Bevollmächtigter...
- Seite 54 Leistungserklärung Harmonisierte technische Spezifi kationen DIN EN 13240:2001/A2:2004/AC:2007 Harmonized technical specifi cation Wesentliche Merkmale Leistung Essential characteristics performance Brandsicherheit Fire safety Prüfung erfüllt testing pass Brandverhalten Reaction to fi re Abstand zu brennbaren Materialien Mindestabstand in mm minimum distances in mm Safety distance to combustible material hinten rear...
-
Seite 55: Geräteschild
Innenseite der Aschefachtür - zum Öffnen der Aschefachtür siehe auch „Aschefachtür“ auf Seite Abb. 7.1 geöffnete Aschefachtür Abb. 7.2 Geräteschild („Typenschild“) auf der Innenseite der Aschefachtür Abb. 7.4 Geräteschild („Typenschild“) des NEXA HE Abb. 7.3 Geräteschild („Typenschild“) des NEXA... -
Seite 56: Ersatz- Und Verschleissteile
8.1 Ersatz- und Verschleißteile - Übersicht Umlenkstein, Vermiculit Steinsegment, klein Steinsegment, groß Haltewinkel für Umlenkstein Umlenkplatte und Rauchabschlag- platte, Set Feuertür NEXA, komplett montiert Aschefachtür NEXA Durchbranddüse Brennerplatte Brennzylinder-Oberteil Brennzylinder-Segment Liegerost oder Rüttelrost Brennzylinder-Unterteil Aschetür Glasabdeckung Abb. 8.1 Ersatzteile des NEXA... -
Seite 57: Ersatz- Und Verschleißteile - Feuerraum
4x benötigt Steinsegment, groß aus Vermiculite, 2x benötigt Haltewinkel für Umlenkstein (Abb. 8.1) Umlenkplatte und Rauchabschlagplatte, Set, (Abb. 8.1) Abb. 8.2 Feuerraum-Auskleidung und Umlenkung Kaminofen Typ NEXA Feuerraum 1005-03937 Umlenkstein Vermiculite (1x) 1005-03938 Steinsegment, klein, Vermiculite (4x) 1005-03939 Steinsegment, groß, Vermiculite (2x) 1005-03940 Haltewinkel für Umlenkstein... -
Seite 58: Ersatz- Und Verschleißteile - Tür
Ersatz- und Verschleissteile 8.3 Ersatz- und Verschleißteile - Tür Kaminofen Typ NEXA Tür 1005-04090 Feuertür NEXA, komplett, vormontiert Türdichtungsset NEXA für Feuertür und Aschefachtür 1005-03946 1005-04091 Aschefachtür NEXA, Version Glas 1005-03948 Aschefachtür NEXA, Version Guss 1005-03950 Türgriff, komplett montiert 8.4 Ersatz- und Verschleißteile - Brennzylinder... -
Seite 59: Technische Daten
Masse Kaminofen, Version Guss - inkl. Speichereinlage ca. [kg] 1) Die nach Norm gemessene Abgastemperatur am Punkt der Emissionsmessung beträgt: NEXA 230°C / NEXA HE 208°C Für die Bemessung der Abgasanlage zu verwendende Abgasstutzentemperatur beträgt: NEXA 276°C / NEXA HE 249°C... - Seite 60 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
