 Der Motor muss ausgeschaltet und das Kabelendstück von der Zündkerze abgezogen
sein!
1. Halten Sie die obere Scheibe fest, damit sie sich nicht dreht, und mit dem
Hülsenschlüssel
Schraubverbindung des Messers aus.
2. Nehmen Sie das Messer und die Teile der Messerlagerung aus der Mähscheibe heraus.
Richten Sie die Schneide ab und schärfen Sie die Messerschneiden. Die Neigung der zu
schärfenden Klinge sollte betreffend der unteren Messerebene 30° betragen.
 Wenn irgendein Messer gebogen oder deutlich verschlissen ist, müssen Sie immer
alle Messer in der Mähscheibe wechseln!
3. Schrauben Sie die Schraube mit der aufgesetzten Unterlegscheibe, dem Messer, der
flachen Unterlegscheibe zurück. Dann schrauben Sie die Mutter auf.
4. Halten Sie mit dem Hülsenschlüssel Nr. 16 den Schraubenkopf und ziehen Sie die
Mutter fest an. Achten Sie darauf, dass sich alle Messer lose auf den Schrauben drehen.
Die Messerklinge ist beidseitig, nach dem Verschleißen der einen Seite kann das Messer
umgedreht und die Klinge auf der anderen Messerseite verwendet werden. Wenn Sie das
Messer wechseln,
Messerbefestigung aus (Bild 6).
Anmerkung: Bei einer unfachgemäßen Reparatur der Messer ohne Verwendung der
Originalersatzteile haftet der Hersteller nicht für die von der Maschine verursachten Schäden.
Auf dem Messer ist das Zeichen „VARI" geprägt, das den Hersteller kennzeichnet und eine
Kontrollmarke darstellt, dass das Messer ein Originalersatzteil ist.

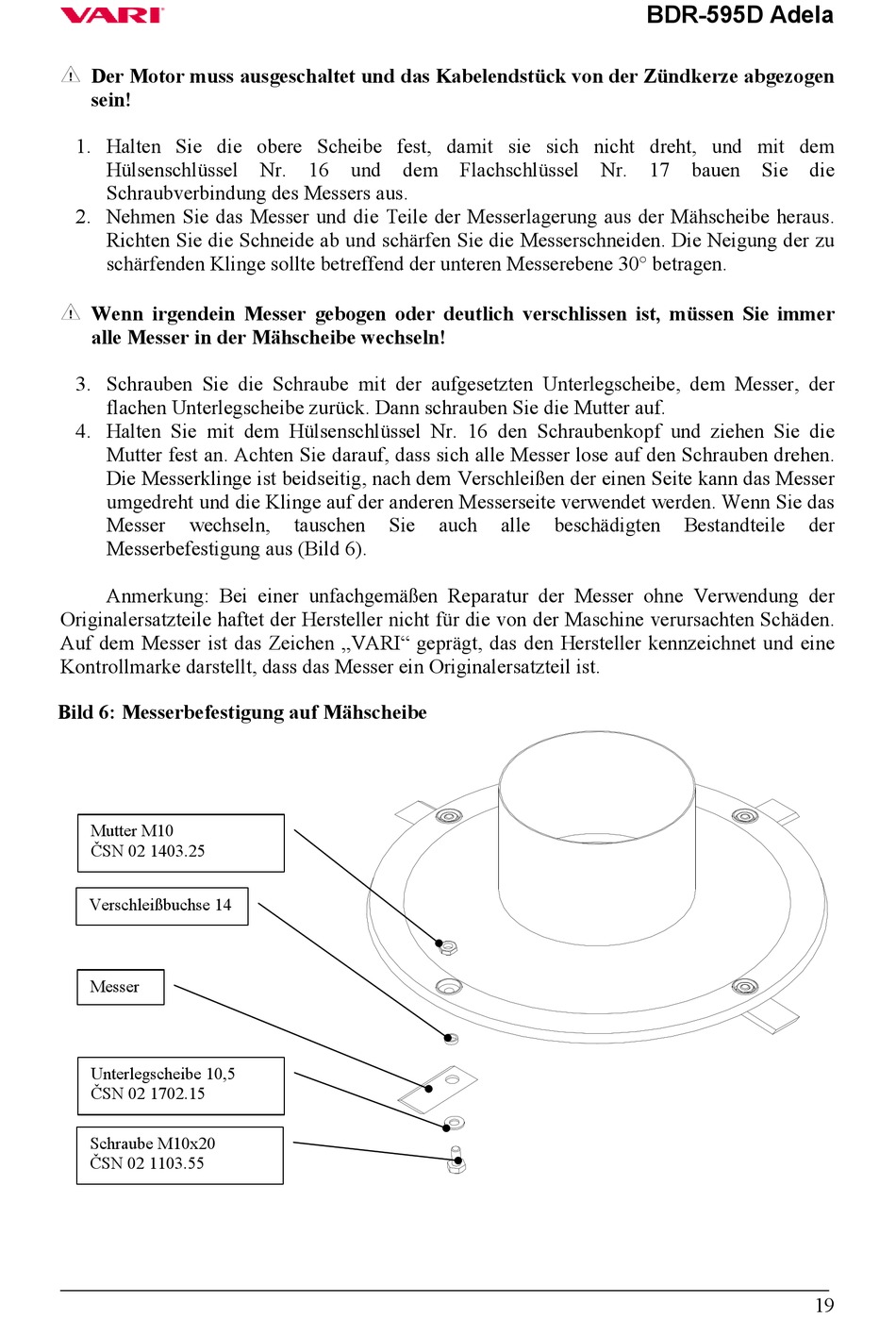

Bild 6: Messerbefestigung auf Mähscheibe
Mutter M10
ČSN 02 1403.25
Verschleißbuchse 14
Messer
Unterlegscheibe 10,5
ČSN 02 1702.15
Schraube M10x20
ČSN 02 1103.55
Nr. 16 und dem
tauschen Sie
Flachschlüssel Nr.
auch alle beschädigten
BDR-595D Adela
17 bauen Sie die
Bestandteile der
