Anwendungshinweise
Application information
Allgemeine Hinweise ............................................2
1.
Sicherheitshinweise ..............................................3
2.
Bestimmungsgemäße Verwendung ......................4
3.
Produktbeschreibung ..........................................5
3.1
Anzeige- und Bedienelemente ........................................5
3.2
Schnittstellen ..................................................................5
3.3
Spannungsversorgung ....................................................5
4.
Inbetriebnahme ....................................................6
5.
Bedienung............................................................6
6.
Sonde verwenden ................................................7
7.
Wartung und Pflege..............................................9
8.
Technische Daten ..............................................10
www.
testo Gaslecksonde
.com
0632 3330
de
en
Inhalt
information@i
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für testo 0632 3330
Inhaltszusammenfassung für testo 0632 3330
-
Seite 1: Inhaltsverzeichnis
Gaslecksonde 0632 3330 Anwendungshinweise Application information Inhalt Allgemeine Hinweise ..........2 Sicherheitshinweise ..........3 Bestimmungsgemäße Verwendung ......4 Produktbeschreibung ..........5 Anzeige- und Bedienelemente ........5 Schnittstellen ..............5 Spannungsversorgung ............5 Inbetriebnahme ............6 Bedienung............6 Sonde verwenden ..........7 Wartung und Pflege..........9 Technische Daten ..........10 61.8187 information@i www. -
Seite 2: Allgemeine Hinweise
Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können. Beachten Sie auch die Bedienungsanleitung zum Mess- gerät. Diese Dokumentation beschreibt das Produkt testo Gaslecksonde 0632 3330. Kennzeichnungen Darstellung Bedeutung Bemerkungen Warnhinweis: Warnung! Warnhinweis aufmerksam lesen und die genannten Vorsichtsmaßnahmen treffen! -
Seite 3: Sicherheitshinweise
Produkt nur sach- und bestimmungsgemäß. Öffnen Sie das Produkt nicht. Wartungs- und Reparatur- arbeiten dürfen nur durch autorisiertes Fachpersonal ausgeführt werden. Fachgerecht entsorgen Senden Sie das Produkt nach Ende der Nutzungszeit an Testo. Wir sorgen für eine umweltschonende Ent- sorgung. 61.8187 information@i www. .com... -
Seite 4: Bestimmungsgemäße Verwendung

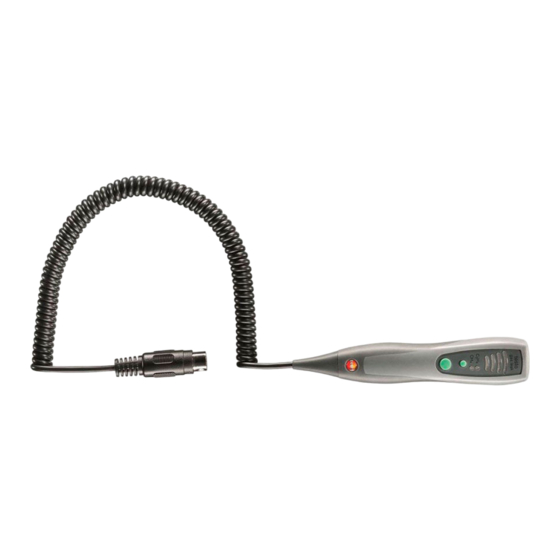

Setzen Sie dass Produkt nur für die Bereiche ein, für die es konzipiert wurde. Im Zweifelsfall bitte bei Testo nachfragen. Die testo Gaslecksonde 0632 3330 ermöglicht in Verbin- dung mit einem kompatiblen testo Messgerät die kurz- zeitige Detektion von Gasen. Der Mehrbereichs-Sensor... -
Seite 5: Produktbeschreibung
Methan (CH4) Bedientasten: Gasart wählen Unterdrückung von Hintergrund- konzentration de- / aktivieren 3.2 Schnittstellen Anschlussstecker Der Anschlussstecker ermöglicht den Anschluss der Sonde an ein kompatibles testo Messgerät. 3.3 Spannungsversorgung Die Spannungsversorgung erfolgt über das testo Mess- gerät. 61.8187 information@i www. .com... -
Seite 6: Inbetriebnahme
Sonde an Frischluft befinden, damit der Nullpunkt korrekt gesetzt wird. Ein Umstellen der Gasart ist nur während der Aufheiz- und Nullungsphase der Sonde möglich. Die Gaslecksonde ist an ein kompatibles testo Mess- gerät angeschlossen. Das Messgerät ist eingeschaltet. Nur testo 330: Funktion Lecksuche aktivieren und mit die Gaslecksonde einschalten. -
Seite 7: Sonde Verwenden
Signalton ertönt. - Nach Abschluss der Aufheiz- und Nullungsphase leuchtet die grüne LED der eingestellten Gasart. Der Ticker-Ton zur akustischen Anzeige der Gas- konzentration ertönt (testo 330: Alarmsignal muss eingeschaltet sein). Die Sonde ist nun betriebs- bereit. Sonde verwenden Laut DVGW-Merkblatt G465-4 sind Gasspürgeräte vor... - Seite 8 Anlage auf vorhandene Gaskonzentrationen ab- suchen. - Die detektierte Gaskonzentration wird optisch (LEDs) und akustisch angezeigt (Ticker-Ton, testo 330: Alarmsignal muss eingeschaltet sein). Bei steigender Gaskonzentration wird die Tonfolge schneller, bei Erreichen der Alarmschwelle ertönt ein Dauerton (testo 330: Alarmsignal muss einge- schaltet sein).
-
Seite 9: Wartung Und Pflege
Gaslecksonde nach einer Reinigung 30min trocknen lassen. Funktionssicherheit g g ewährleisten: Wir empfehlen, gemäß DVGW-Merkblatt G465-4, eine jährliche Überprüfung des Gasspürgeräts durch eine autorisierte Servicestelle durchführen zu lassen. Wenden Sie sich bezüglich der Überprüfung bitte an Ihren Händler oder den Testo-Kundendienst. 61.8187 information@i www. .com... -
Seite 10: Technische Daten
8. Technische Daten Technische Daten Dieses Kapitel nennt die Technischen Daten des Produkts. Eigenschaft Werte Sensor Gassensitiver Halbleiter Anzeigebereiche 0..10000ppm CH4 0..10000ppm C3H8 Untere Ansprechschwelle <10ppm Reaktionszeit <1s Ansprechzeit t90 <3s Aufheizzeit ca. 50s Betriebstemperatur -5...45 °C Lagertemperatur -20...50 °C EU-Richtlinie 89/336/EWG Prüfungen... - Seite 11 Notizen 11 61.8187 information@i www. .com...
- Seite 12 Notizen 61.8187 information@i www. .com...
- Seite 23 Notes 23 61.8187 information@i www. .com...
- Seite 24 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (0 76 53) 6 81 - 0 Fax: (0 76 53) 6 81 - 1 00 E-Mail: info@testo.de Internet: http://www.testo.com 0973.0354/01/T/dr/18.01.2006 61.8187 information@i www. .com...
