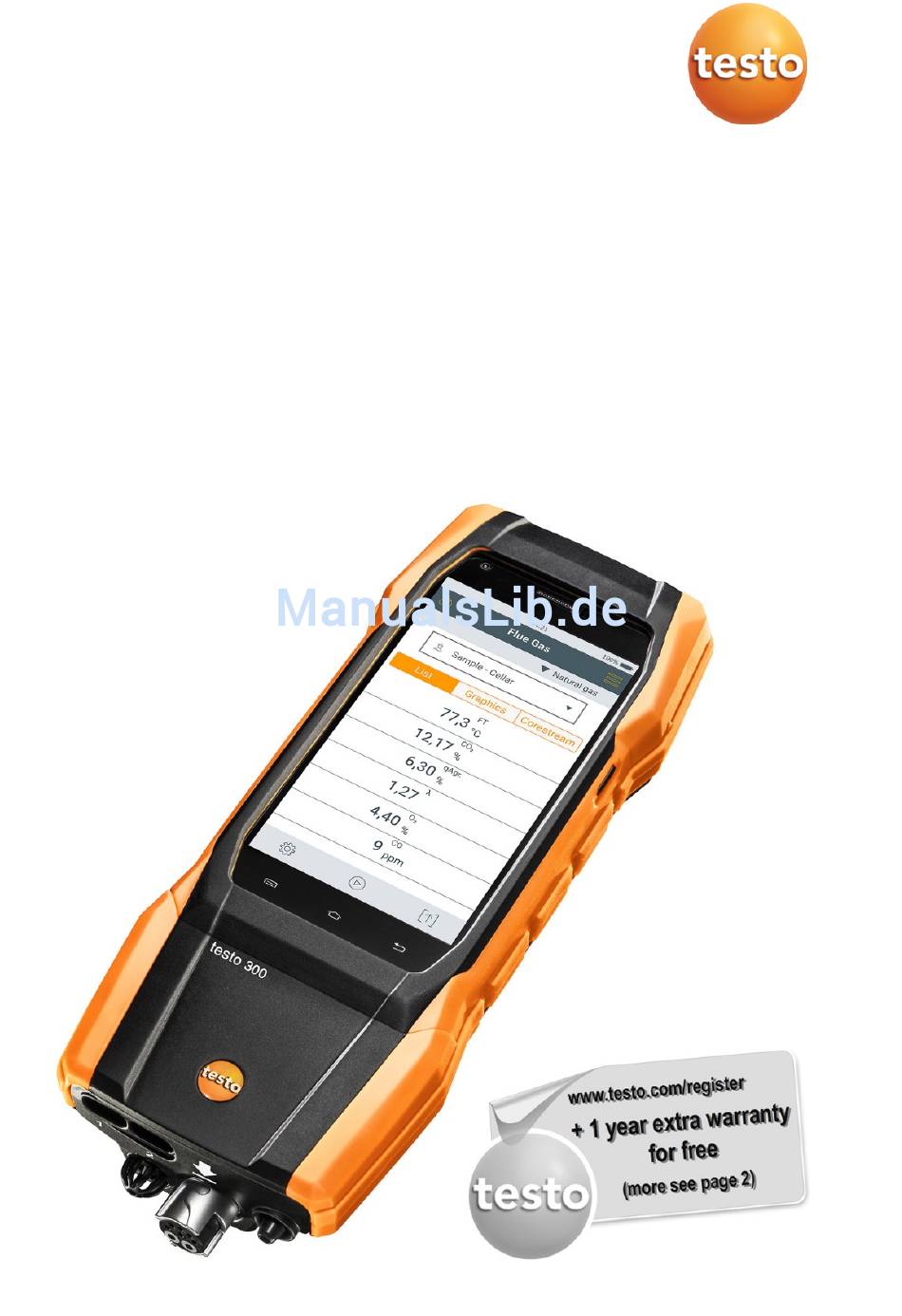

- Seite 1 testo 300 - Abgas-Messgerät Kurzanleitung...
- Seite 2 Registrieren Sie Ihr Testo-Produkt unter www.testo.com/register und erhalten Sie 1 Jahr kostenlose Garantieverlängerung. Die Produktregistrierung ist bis 30 Tage nach Produkterwerb zulässig. Produktregistrierungsbedingungen sowie teilnehmende Länder unter www.testo.com/register...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu diesem Dokument ................... 5 Sicherheit und Entsorgung ................. 5 Produktspezifische Sicherheitshinweise ........... 5 Verwendung ....................6 Produktbeschreibung .................. 7 Frontansicht ................... 7 Rückansicht .................... 8 ... -
Seite 5: Zu Diesem Dokument
Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden zu vermeiden. 2 Sicherheit und Entsorgung Beachten Sie das Dokument testo Informationen (liegt dem Produkt bei). 3 Produktspezifische Sicherheitshinweise VORSICHT Das Kondensat kann säurehaltig sein. Gefahr von Verätzungen an der Hand! - Tragen Sie säurebeständige Sicherheitshandschuhe, -brille und -kittel, um das... -
Seite 6: Verwendung
Der CO-Sensor ist grundsätzlich auch für Messungen an BHKWs geeignet. Sollten Sie mehr als 50 BHKW-Messungen pro Jahr durchführen, wenden Sie sich bitte an Ihre nächste testo Servicestelle oder senden das Gerät zur Überprüfung an den testo Service. Ein verbrauchter NO -Filter des CO-Sensors kann als Ersatzteil bestellt und ausgetauscht werden. -
Seite 7: Produktbeschreibung
5 Produktbeschreibung 5 Produktbeschreibung 5.1 Frontansicht 1 USB-Schnittstelle/ 4 Bedienoberfläche Netzteilanschluss 2 Gasausgang 5 Kondensatbehälter 3 Taste Ein/Aus 6 Anschlüsse... -
Seite 8: Rückansicht
5 Produktbeschreibung 5.2 Rückansicht 1 Fixierung für Tragegurt 2 Magnete 5.3 Anschlüsse 1 Fühleranschlüsse für Zusatzfühler 3 Abgasbuchse 2 Integrierter Umgebungsluftfühler 4 Anschluss Differenzdruckmessung Zwischen Abgasbuchse und Abgassonde darf maximal eine Verlängerungsleitung (0554 1201) angeschlossen werden. -
Seite 9: Inbetriebnahme
6 Inbetriebnahme 6 Inbetriebnahme 6.1 Netzteil / Energiespeicher Das Messgerät wird mit einem Energiespeicher ausgeliefert. Vor dem Einsatz des Messgeräts den Energiespeicher vollständig aufladen. Ist das Netzteil gesteckt, erfolgt die Versorgung des Messgeräts automatisch über das Netzteil. Energiespeicher nur bei einer Umgebungstemperatur von 0 ... 35 °C laden. -
Seite 10: Gerät Ein- Und Ausschalten
6 Inbetriebnahme 6.2 Gerät ein- und ausschalten Ist-Zustand Handlung Funktion Gerät aus Taste lang drücken Gerät wird eingeschaltet. (> 3 s) Beim erstmaligen Starten des Messgeräts, führt Sie der Einstellungsassistent schrittweise durch folgende Einstellungs- parameter: Landesversion Sprache WLAN Datum und Uhrzeit Eigene Unternehmensdaten E-Mail Account Nach dem Einstellungsassistenten kann ein Tutorial gestartet werden. -
Seite 11: Display - Bedienoberfläche
6 Inbetriebnahme 6.3 Display - Bedienoberfläche Messarten Statusleiste Menü Auswahlliste Brennstoffe öffnen Kunden/Messstelle auswählen Messwert-Darstellungsart wählen Messdaten verarbeiten Messung starten Messung anhalten Messung stoppen Optionen Weitere Symbole auf der Bedienoberfläche (ohne Nummerierung) Messung wiederholen eine Ebene zurück eine Ebene zurück eine Ebene zurück Vorgang abbrechen Messwerte ausdrucken... -
Seite 12: Produkt Verwenden
7 Produkt verwenden 7 Produkt verwenden 7.1 Übersicht Hauptmenü ( Hauptmenü Beschreibung Kunde / Messstelle Kunde und Anlageninformationen anlegen, bearbeiten, löschen. (Customer / Measuring site) Gespeicherte Messungen Durchgeführte Messungen aufrufen, löschen und versenden (verschiedene Formate (Protocols) möglich). Gespeicherte Berichte Messbericht aufrufen und löschen. (Saved reports) Gaswegprüfung... - Seite 13 (E-Mail) E-Mail Account einrichten und der E-Mail Account kann aufgerufen werden. Zur Einrichtung des E-Mail Account auf dem testo 300 muss in dem E-Mail Konto bei Ihrem Account Anbieter die Einstellung IMAP aktiviert werden. Nähere Informationen finden Sie direkt in Ihrem E-Mail Account z.B. unter FAQs...
-
Seite 14: Übersicht Messarten
Wecker Galerie Browser Kalender Taschenrechner QuickSupport Dateimanager Hilfe (Help) Hilfen Geräte-Registrierung Tutorial Einstellungs-Assistent Onlinehilfe Testo Website Firmware-Update über USB 7.2 Übersicht Messarten ( Messarten (Measurement types) Abgas (Flue gas) (Draught) BImSchV CO unverdünnt (CO undiluted) Rußzahl (Smoke No.) Differenzdruck (Differential pressure) Differenz-Temp. -
Seite 15: Übersicht Optionen ( )
7 Produkt verwenden Messarten (Measurement types) Zuluft (O Air) Gasdurchsatz (Gas flow) Öldurchsatz (Oil flow) CO Umgebung (CO ambient) Dichtheitsprüfung (Tightness test Gebrauchsfähigkeit (Tightness test Gasarmaturdichtigkeit (Let by test) 4 Pa-Messung (4 Pa measurement) 7.3 Übersicht Optionen ( Optionen (Options) Beschreibung Messung konfigurieren Messparameter hinzufügen (add), löschen ( ),... -
Seite 16: Übersicht Messdaten Verarbeiten
7 Produkt verwenden Optionen (Options) Beschreibung Gassensoren nullen Gassensoren manuell nullen. (Zeroing Gas Sensors) Menü ist nur bei Messungen mit Gassensoren vorhanden. 7.4 Übersicht Messdaten verarbeiten ( Messdaten verarbeiten Eigenschaft (Protocols) ® Messwerte ausdrucken Messwerte über Bluetooth Drucker ausdrucken. (Print values) Messwerte speichern Messwerte inkl. -
Seite 17: In 3 Schritten Zu Den Messdaten
Gerät einschalten: Taste > 1 s drücken. Sonde anschließen und im Abgasrohr platzieren. Messung starten und Messwerte ablesen. Weiterführende Informationen zu Ihrem Abgasmessgerät testo 300 finden Sie auch in der Online-Bedienungsanleitung auf der testo Homepage www.testo.com unter dem produktspezifischen Download. -
Seite 18: Technische Daten
8 Technische Daten 8 Technische Daten Eigenschaft Wert Temperatur Messgerät -40 ... +1200 °C Zugmessung -9,99…+40 hPa Druckmessung -200…200 hPa -Messung 0…21 Vol.% CO-Messung 0…4000 ppm Option: CO-Messung 0…8000 ppm -kompensiert) Option: CO-Messung mit aktivierter 0…15000 ppm Frischluftverdünnung / Messbereichserweiterung Option: CO-Messung 0…30000 ppm -kompensiert) mit aktivierter... -
Seite 19: Produktspezifische Zulassungen
Prüfstelle überprüft werden. Die aktuellen Landeszulassungen entnehmen Sie bitte dem beiliegenden Dokument Approval and Certification. 8.2 Kontakt und Support Wenn Sie Fragen haben oder weitere Informationen benötigen, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Internetseite www.testo.com/service-contact. - Seite 20 Testo SE & Co. KGaA Testo-Straße 1 79853 Lenzkirch Germany Tel.: +49 7653 681-0 Fax: +49 7653 681-7699 E-Mail: info@testo.de www.testo.de 0971 3010 de 01...
