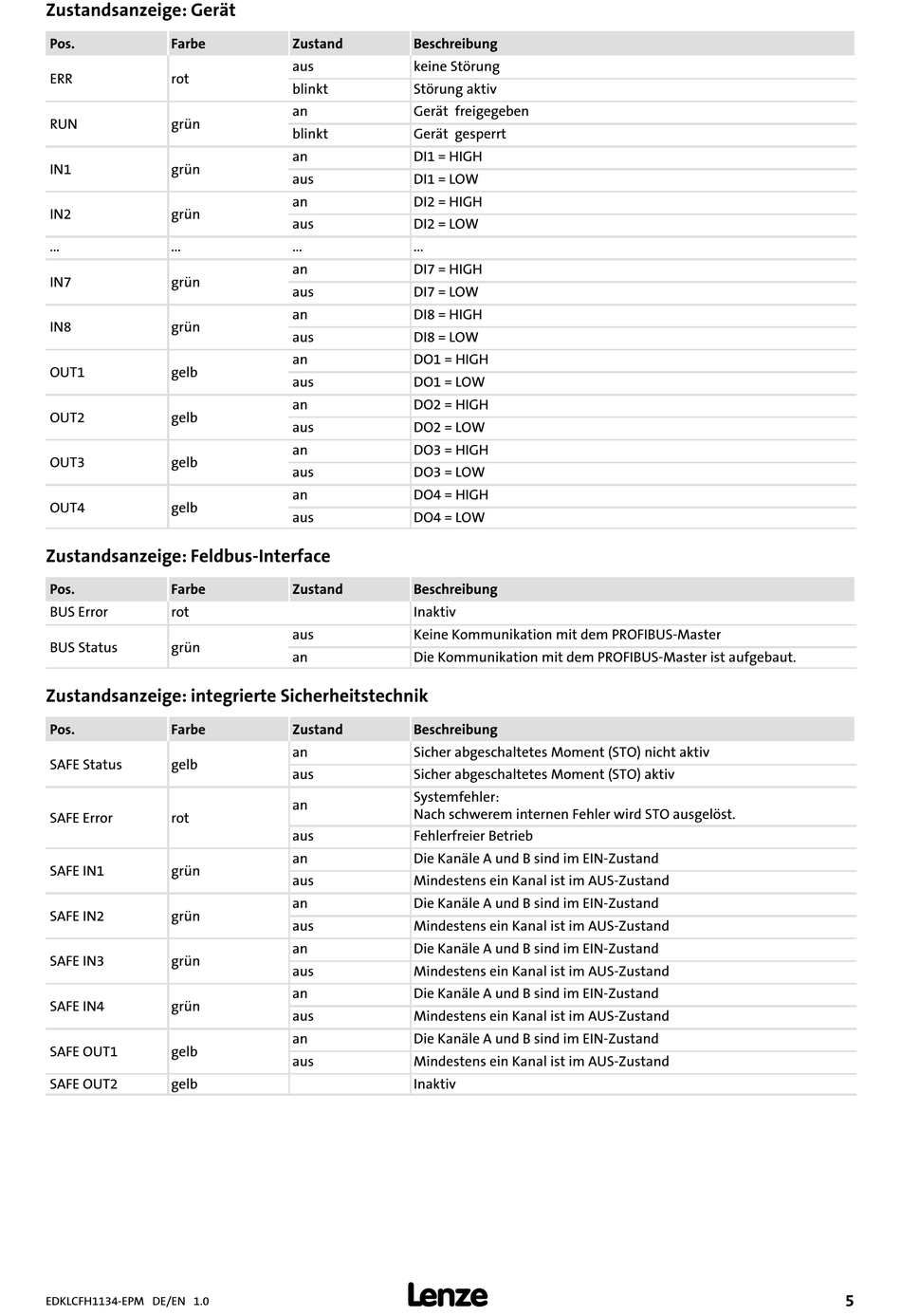

Zustandsanzeige: Gerät
Pos. Farbe
ERR rot
RUN grün
IN1 grün
IN2 grün
... ...
IN7 grün
IN8 grün
OUT1 gelb
OUT2 gelb
OUT3 gelb
OUT4 gelb
Zustandsanzeige: Feldbus−Interface
Pos. Farbe
BUS Error rot
BUS Status grün

Zustandsanzeige: integrierte Sicherheitstechnik

Pos. Farbe
SAFE Status gelb
SAFE Error rot
SAFE IN1 grün
SAFE IN2 grün
SAFE IN3 grün
SAFE IN4 grün
SAFE OUT1 gelb
SAFE OUT2 gelb
EDKLCFH1134−EPM DE/EN 1.0
Zustand Beschreibung
aus keine Störung
blinkt Störung aktiv
an Gerät freigegeben
blinkt Gerät gesperrt
an DI1 = HIGH
aus DI1 = LOW
an DI2 = HIGH
aus DI2 = LOW
... ...
an DI7 = HIGH
aus DI7 = LOW
an DI8 = HIGH
aus DI8 = LOW
an DO1 = HIGH
aus DO1 = LOW
an DO2 = HIGH
aus DO2 = LOW
an DO3 = HIGH
aus DO3 = LOW
an DO4 = HIGH
aus DO4 = LOW
Zustand Beschreibung
Inaktiv
aus Keine Kommunikation mit dem PROFIBUS−Master
an Die Kommunikation mit dem PROFIBUS−Master ist aufgebaut.
Zustand Beschreibung
an Sicher abgeschaltetes Moment (STO) nicht aktiv
aus Sicher abgeschaltetes Moment (STO) aktiv
Systemfehler:
an
Nach schwerem internen Fehler wird STO ausgelöst.
aus Fehlerfreier Betrieb
an Die Kanäle A und B sind im EIN−Zustand
aus Mindestens ein Kanal ist im AUS−Zustand
an Die Kanäle A und B sind im EIN−Zustand
aus Mindestens ein Kanal ist im AUS−Zustand
an Die Kanäle A und B sind im EIN−Zustand
aus Mindestens ein Kanal ist im AUS−Zustand
an Die Kanäle A und B sind im EIN−Zustand
aus Mindestens ein Kanal ist im AUS−Zustand
an Die Kanäle A und B sind im EIN−Zustand
aus Mindestens ein Kanal ist im AUS−Zustand
Inaktiv
