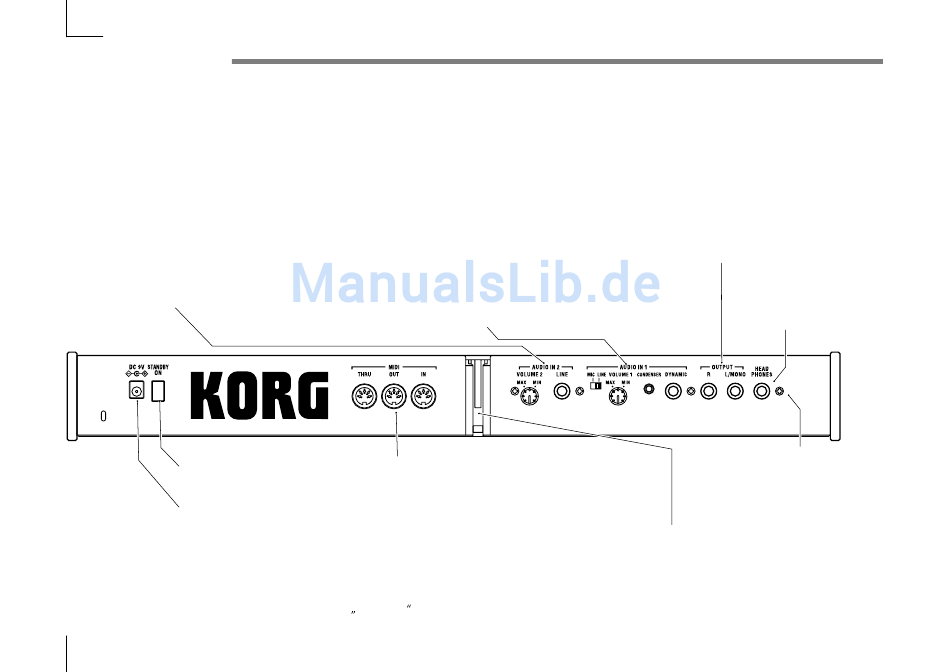

Rückseite
AUDIO IN 2
Ein Synth-Programm kann ein zusätzliches
Audiosignal von einem externen Gerät verwenden,
das als Wellenform für Oszillator 1 dient.
Ein Vocoder-Programm verwendet dieses
Eingangssignal als externen Träger für den Vocoder.
Buchse LINE
Regler VOLUME 2
Hier können Sie einen
Stellt den
Synthesizer oder ein anderes
Eingangssignalpegel für
die Buchse LINE ein. Audiogerät anschließen.
Netzschalter
Hier schalten Sie das Gerät ein oder
aus. (➝ S. 6)
Netzadapter-Eingangsbuchse
Schließen Sie an dieser Buchse das
mitgelieferte Steckernetzteil an.
Nachdem Sie das Ausgangskabel
des Netzteils am microKORG S
angeschlossen haben, stecken Sie
das Netzteil in eine Netzsteckdose.
4
Voder-und Rückseite
AUDIO IN 1
Ein Synth-Programm kann ein zusätzliches Audiosignal von einem externen Gerät
verwenden, das als Wellenform für Oszillator 1 dient.
Ein Vocoder-Programm verwendet das Eingangssignal eines hier angeschlossenen
Mikrofons usw. als Modulator für den Vocoder.
Schalter MIC/LINE
Wenn an einer der Buchsen DYNAMIC
oder CONDENSER ein Mikrofon
angeschlossen wurde, stellen Sie diesen
Schalter auf MIC. Wenn ein externer
Sequenzer oder ein Audiogerät
angeschlossen wurde, stellen Sie diesen
Schalter auf LINE.
Regler VOLUME 1
Regelt den Einganspegel für die Buchsen
DYNAMIC bzw. CONDENSER.
MIDI
Über diese Buchsen können Sie den microKORG S mit externen MIDI-
Geräten verbinden, so dass MIDI-Daten ausgetauscht werden können.
Anschluss MIDI THRU
An dieser Buchse werden
empfangene MIDI-Daten
ohne Änderung
weitergeleitet. Diese
Buchse dient also dem
Anschluss weiterer MIDI-
Geräte am gleichen
Datenstrom .
Buchse CONDENSER
Schließen Sie an dieser Buchse ein
Kondensatormikrofon an.
Buchse DYNAMIC
Schließen Sie an dieser Buchse ein
dynamisches Mikrofon, einen Synthesizer
oder ein anderes Audiogerät an.
Wenn sowohl an der Buchse DYNAMIC als
auch der Buchse CONDENSER Geräte
angeschlossen sind, hat das Audiosignal von
der Buchse CONDENSER Vorrang.
Anschluss MIDI OUT
An dieser Buchse
Mikrofonhalterung
werden MIDI-Daten
An dieser Halterung
gesendet.
können Sie das
Anschluss MIDI IN
mitgelieferte Mikrofon
An dieser Buchse
anbringen
( ➝ S. 5).
werden MIDI-Daten
empfangen.
Buchsen OUTPUT L/MONO, R
Schließen Sie hier Ihre
Aktivlautsprecher, Ihren
Stereoverstärker, Ihr Mischpult
oder Ihr Mehrspurgerät an.
Wenn Sie den microKORG S
monaural benutzen möchten,
benutzen Sie die Buchse L/MONO.
Buchse HEADPHONES
Hier können Sie einen
Stereokopfhörer
anschließen (6,3-mm-
Stereoklinke).
Masseschraube
Über diese Schraube kann das
Gerät geerdet werden. Lösen Sie
die Schraube und schließen Sie
ein Erdungskabel an. Vergessen
Sie nicht, die Schraube nach
Anschließen des Erdungskabels
wieder festzudrehen. Verwenden
Sie das Gerät niemals, nachdem
Sie die Schraube entfernt haben.
