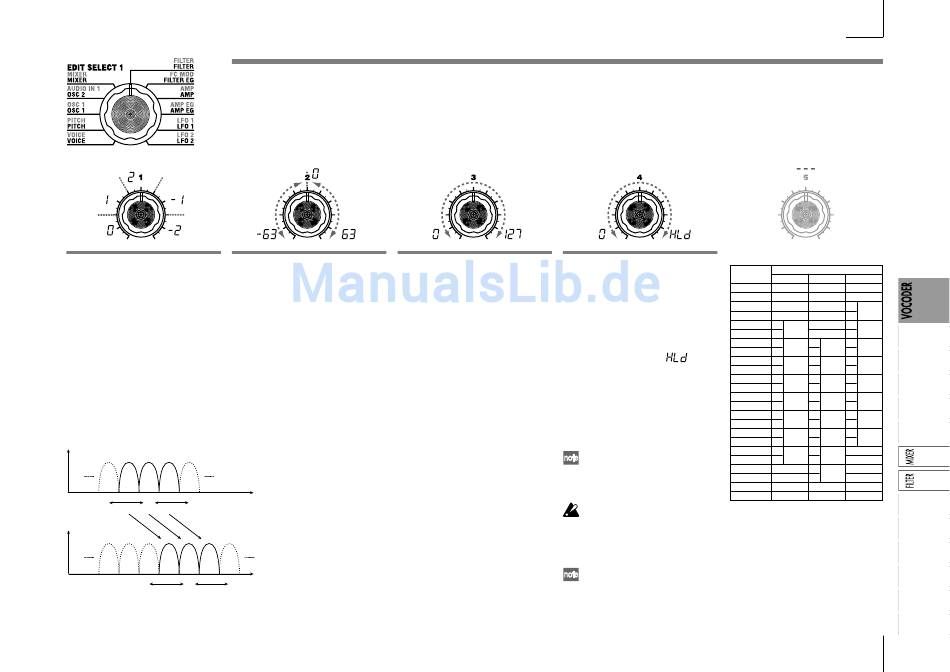

6. FILTER
Mit „FORMANT SHIFT" (Regler 1) und „CUTOFF" (Regler 2) können Sie, während der Charakter des Modulators erhalten bleibt, den
Frequenzbereich und die Grenzfrequenz jedes Bandpassfilters des Trägers (dem Synthese-Filter) nach oben oder nach unten verschieben, so
dass sich die Frequenzcharakteristik der Vocoder-Ausgabe verschiebt. Beide Regler haben die gleiche Wirkungsweise, wobei FORMANT
SHIFT um jeweils ein Filterband weiterschaltet, und CUTOFF die Frequenz kontinuierlich regelt. Zusätzlich können Sie „E.F. SENSE"
(Regler 4) benutzen, um die Empfindlichkeit des „Envelope Follower" für den Modulator zu ändern, um die Attack- und Release-Phase der
Vocoder-Ausgabe zu verlängern, so dass der Einsatz und auch das Ausklingen weicher erfolgt.
FORMANT SHIFT
CUTOFF
Hiermit kann die Grenzfrequenz
[0, 1, 2, -1, -2]
der Träger-Bandpaßfilter stufenlos
Verschiebt die Grenzfrequenzen je-
verschoben werden.
des Bandpassfilters des T rägers um
bis zu zwei Filterbänder nach oben
oder unten.
„FORMANT SHIFT" und „CUTOFF"
Mit jedem Formant-Shift-Parameter können Sie den Charakter um zwei
Bänder nach oben oder nach unten verschieben (insgesamt vier Schritte).
Mit dem Cutoff-Parameter können Sie den Bereich feineinstellen. Sind
beide Parameter auf 0 eingestellt, entspricht der Charakter genau den
Grenzfrequenzen der Bandpassfilter des Modulators (dem Analyse-Filter).
BPF
BPF
BPF
BPF
BPF
BPF
7
8
9
-63
0
+63
Cutoff (Bereich, in dem sich BPF 8 ändert)
Formant Shift:+2
BPF
BPF
BPF
BPF
BPF
BPF
7
8
9
+63
-63
0
Cutoff (Bereich, in dem sich BPF 8 ändert)
— VOCODER
[-63...63]
RESONANCE
Gibt die Stärke der Resonanz für
jeden Bandpassfilter des T rägers an.
Je größer der W ert, desto stärker
werden die Frequenzen um den
Cutoff-Wert hervorgehoben.
Frequenz
Frequenz
[0...127]
E.F.SENSE
[0...126, Hold]
Gibt die Empfindlichkeit des
Envelope Follower („Hüllkurven-
Verfolger") für den Modulator an.
Niedrigere Einstellungen dieses
Werts führen dazu, dass das Attack
des Eingangssignals schneller er-
kannt wird.
Wenn Sie hier „Hold" (
) (Hal-
ten) einstellen, wird die Frequenz-
charakteristik des Eingangssignals
eingefroren. Der ausgegebene
S o u n d e r h ä l t i m m e r d i e s e
Frequenzcharakteristik, unabhän-
gig davon, ob ein Eingangssignal
anliegt oder nicht.
Die im Hold-Zustand gehaltene
Frequenzcharakteristik des Si-
gnals kann im Programm ge-
speichert werden.
Wenn Sie Hold wählen, wäh-
rend gerade kein Eingangssignal
v o r l i e g t , w e r d e n s p ä t e r
empfangene Signale nicht mehr
ausgewertet.
Dieser Wert wird automatisch
auf Hold eingestellt, wenn Sie
die FORMANT HOLD-Taste
drücken. Höhere Werte erhalten
mehr vom natürlichen Ausklin-
gen des Klanges.
Table 6-1
Frequenz
Band (CH)
[Hz]
Formant shift 0 Formant shift +2 Formant shift -2
39
50
65
1
(CH1)
80
2
125
1
3
(CH1)
(CH2)
185
2
4
270
3
1
5
(CH2)
(CH1)
(CH3)
350
4
2
6
430
5
3
7
(CH3)
(CH2)
(CH4)
530
6
4
8
630
7
5
9
(CH4)
(CH3)
(CH5)
780
8
6
10
950
9
7
11
(CH5)
(CH4)
(CH6)
1150
10
8
12
1380
11
9
13
(CH6)
(CH5)
(CH7)
1680
12
10
14
2070
13
11
15
(CH7)
(CH6)
(CH8)
2780
14
12
16
3800
15
13
(CH8)
(CH7)
5000
16
14
6400
15
(CH8)
8100
16
10510
12600
Obwohl der Bandpassfilter des
microKORG S acht einzeln einstell-
bare Kanäle besitzt, enthält er intern
eigentlich sechzehn Bandpassfilter.
Diese sechzehn Filter sind paarwei-
se angeordnet (ein Paar pro Kanal).
Tabelle 6-1 zeigt, wie die mit
„FORMANT SHIFT2 und „CUT-
OFF" eingestellten Frequenzen den
Frequenzen der sechzehn Filter zu-
geordnet sind.
35
