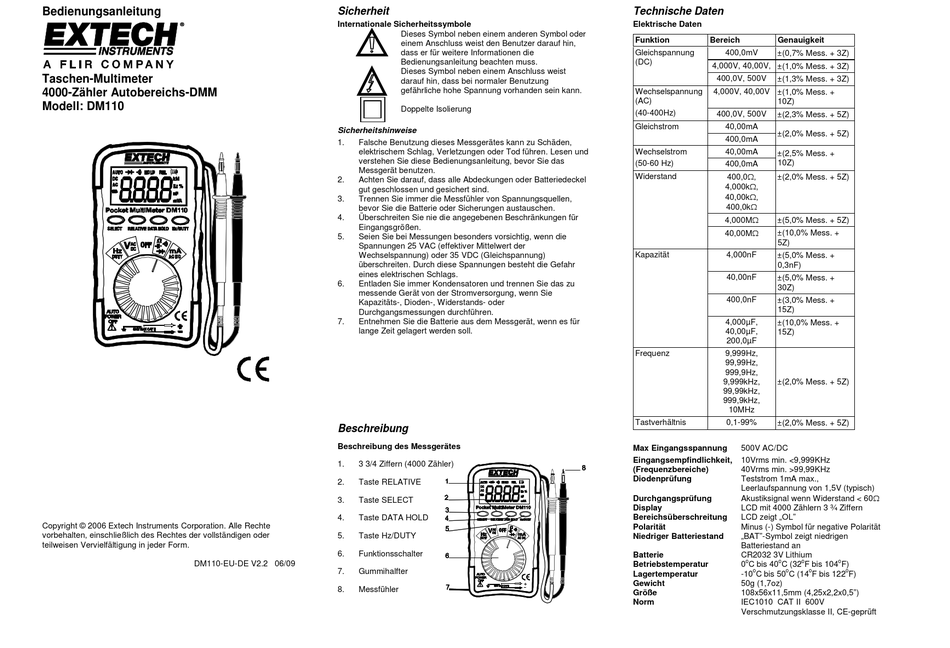

Extech Instruments DM110 Bedienungsanleitung

Bedienungsanleitung
Taschen-Multimeter
4000-Zähler Autobereichs-DMM
Modell: DM110
Copyright © 2006 Extech Instruments Corporation. Alle Rechte
vorbehalten, einschließlich des Rechtes der vollständigen oder
teilweisen Vervielfältigung in jeder Form.
DM110-EU-DE V2.2 06/09
Sicherheit
Internationale Sicherheitssymbole
Dieses Symbol neben einem anderen Symbol oder
einem Anschluss weist den Benutzer darauf hin,
dass er für weitere Informationen die
Bedienungsanleitung beachten muss.
Dieses Symbol neben einem Anschluss weist
darauf hin, dass bei normaler Benutzung
gefährliche hohe Spannung vorhanden sein kann.
Doppelte Isolierung
Sicherheitshinweise
1. Falsche Benutzung dieses Messgerätes kann zu Schäden,
elektrischem Schlag, Verletzungen oder Tod führen. Lesen und
verstehen Sie diese Bedienungsanleitung, bevor Sie das
Messgerät benutzen.
2. Achten Sie darauf, dass alle Abdeckungen oder Batteriedeckel
gut geschlossen und gesichert sind.
3. Trennen Sie immer die Messfühler von Spannungsquellen,
bevor Sie die Batterie oder Sicherungen austauschen.
4. Überschreiten Sie nie die angegebenen Beschränkungen für
Eingangsgrößen.
5. Seien Sie bei Messungen besonders vorsichtig, wenn die
Spannungen 25 VAC (effektiver Mittelwert der
Wechselspannung) oder 35 VDC (Gleichspannung)
überschreiten. Durch diese Spannungen besteht die Gefahr
eines elektrischen Schlags.
6. Entladen Sie immer Kondensatoren und trennen Sie das zu
messende Gerät von der Stromversorgung, wenn Sie
Kapazitäts-, Dioden-, Widerstands- oder
Durchgangsmessungen durchführen.
7. Entnehmen Sie die Batterie aus dem Messgerät, wenn es für
lange Zeit gelagert werden soll.
Beschreibung

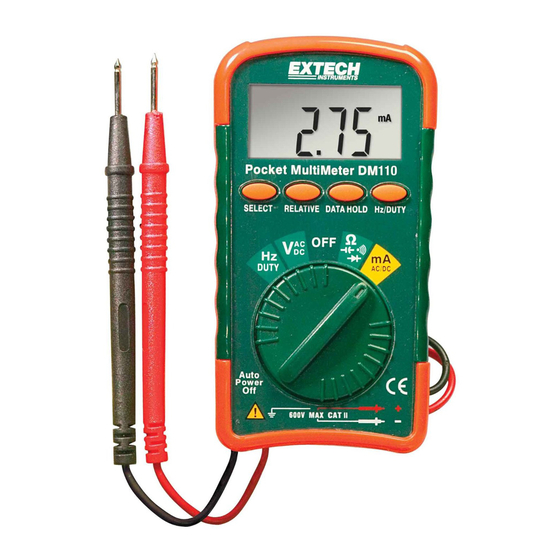

Beschreibung des Messgerätes
1. 3 3/4 Ziffern (4000 Zähler)
2. Taste RELATIVE
3. Taste SELECT
4. Taste DATA HOLD
5. Taste Hz/DUTY
6. Funktionsschalter
7. Gummihalfter
8. Messfühler
Technische Daten
Elektrische Daten
Funktion Bereich Genauigkeit
(0,7% Mess. + 3Z)
Gleichspannung 400,0mV
(DC)
4,000V, 40,00V, (1,0% Mess. + 3Z)
(1,3% Mess. + 3Z)
400,0V, 500V
4,000V, 40,00V (1,0% Mess. +
Wechselspannung
(AC) 10Z)
(2,3% Mess. + 5Z)
(40-400Hz)
400,0V, 500V
Gleichstrom 40,00mA
(2,0% Mess. + 5Z)
400,0mA
(2,5% Mess. +
Wechselstrom 40,00mA
(50-60 Hz) 10Z)
400,0mA
(2,0% Mess. + 5Z)
Widerstand 400,0,
4,000k,
40,00k,
400,0k
(5,0% Mess. + 5Z)
4,000M
(10,0% Mess. +
40,00M
5Z)
(5,0% Mess. +
Kapazität 4,000nF
0,3nF)
(5,0% Mess. +
40,00nF
30Z)
(3,0% Mess. +
400,0nF
15Z)
(10,0% Mess. +
4,000µF,
40,00µF, 15Z)
200,0µF
Frequenz 9,999Hz,
99,99Hz,
999,9Hz,
(2,0% Mess. + 5Z)
9,999kHz,
99,99kHz,
999,9kHz,
10MHz
(2,0% Mess. + 5Z)
Tastverhältnis 0,1-99%
Max Eingangsspannung 500V AC/DC
Eingangsempfindlichkeit, 10Vrms min. <9,999KHz
(Frequenzbereiche) 40Vrms min. >99,99KHz
Diodenprüfung Teststrom 1mA max.,
Leerlaufspannung von 1,5V (typisch)
Durchgangsprüfung Akustiksignal wenn Widerstand < 60
Display LCD mit 4000 Zählern 3 ¾ Ziffern
Bereichsüberschreitung LCD zeigt „OL"
Polarität Minus (-) Symbol für negative Polarität
Niedriger Batteriestand „BAT"-Symbol zeigt niedrigen
Batteriestand an
Batterie CR2032 3V Lithium
o o o
Betriebstemperatur 0 C bis 40 C (32 F bis 104
o o o
Lagertemperatur -10 C bis 50 C (14
Gewicht 50g (1,7oz)
Größe 108x56x11,5mm (4,25x2,2x0,5")
Norm IEC1010 CAT II 600V
Verschmutzungsklasse II, CE-geprüft
o
F)
o
F bis 122 F)
